پروژه مجموعه ورزشی آفتاب

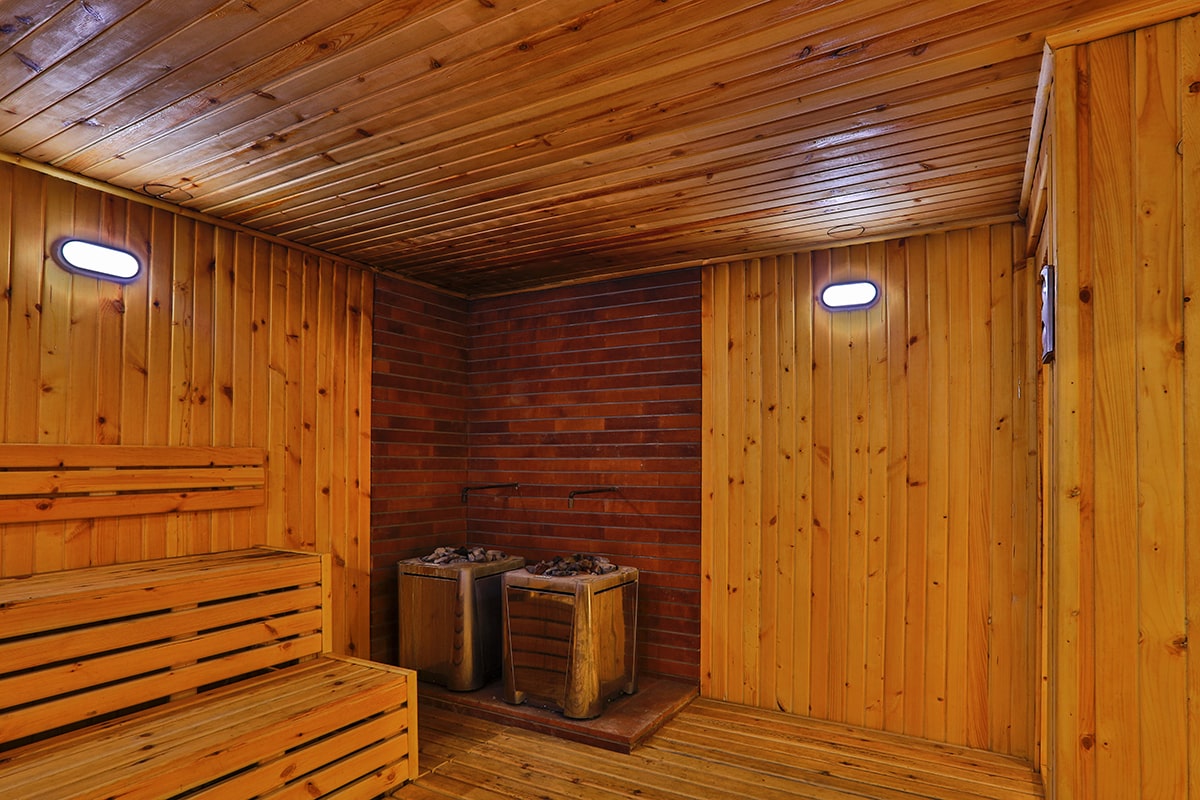

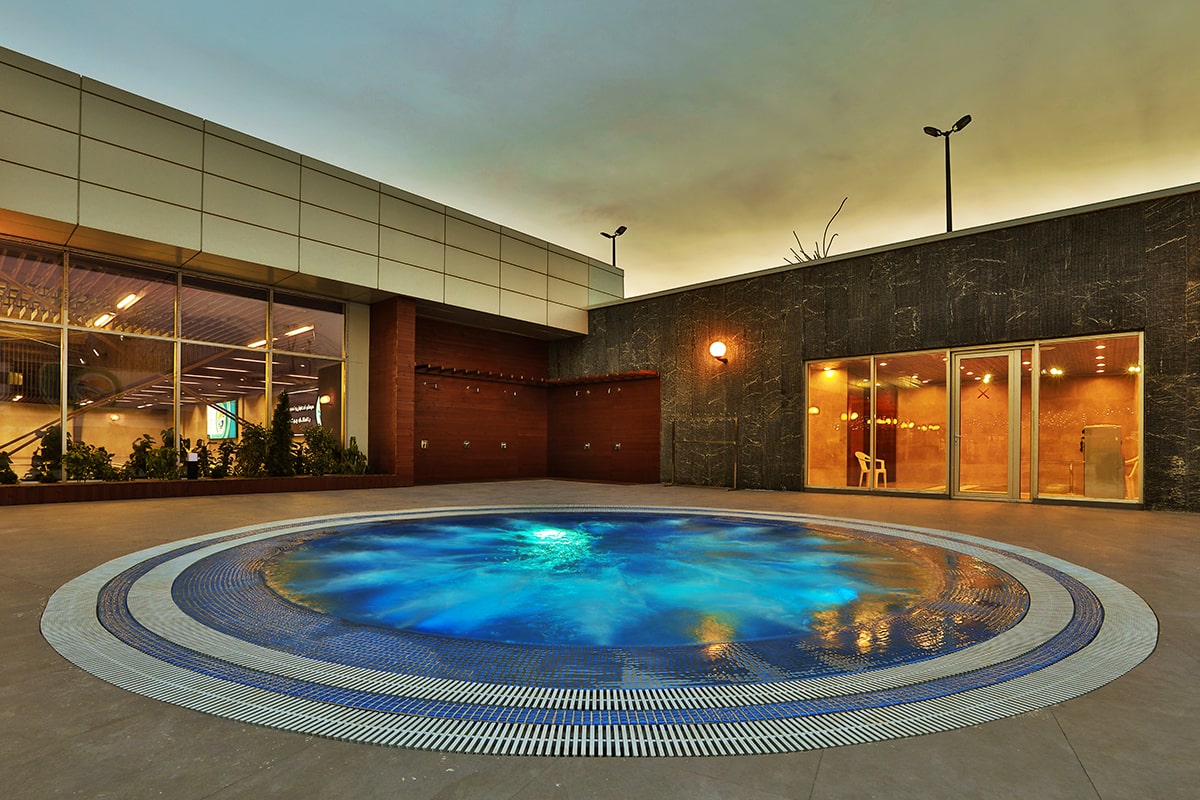

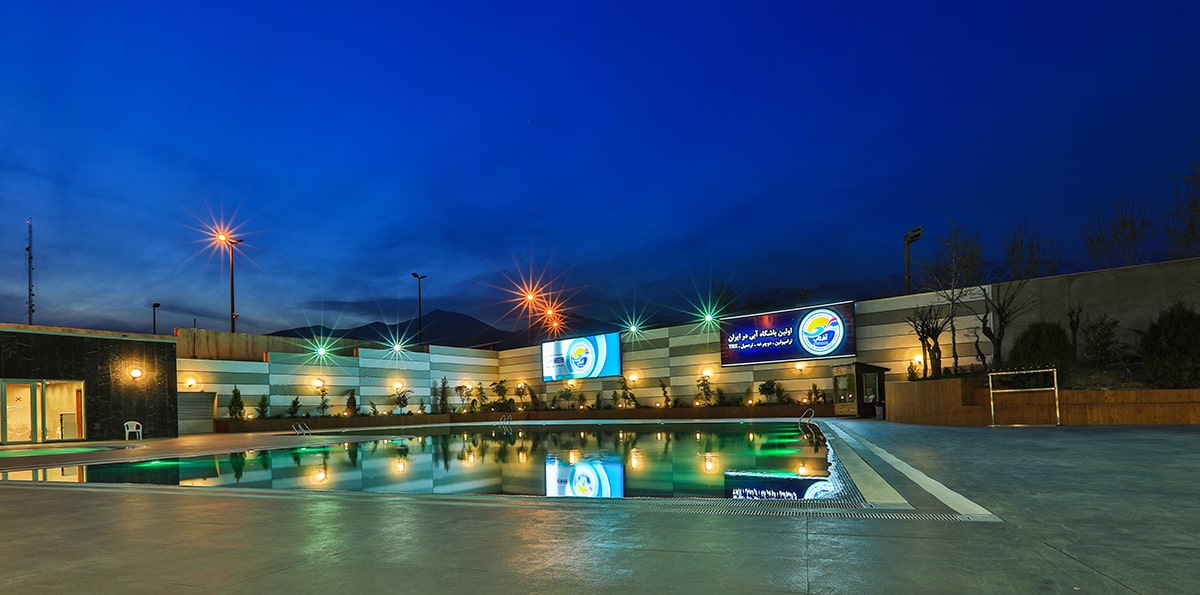

پروژه مجموعه ورزشی آفتاب باشگاه انقلاب، شامل طراحی و اجرای کامل فاز ۱ و ۲ استخرهای این مجموعه در سال‌های ۱۳۹۵ و ۱۳۹۹ است. در فاز اول، سوله‌ای خالی با یک استخر بزرگ در اختیار تیم صدای آب دریا قرار گرفت و این تیم با تفکیک کاسه بزرگ به چند کاسه مجزا، استخرهای تراپی، شنا، کودک، ورزش و فضای باز را طراحی و اجرا کرد. جکوزی ۱۰ تا ۱۲ نفره و سوناهای خشک و بخار در محوطه باز نیز از بخش‌های فاز اول بودند. طراحی، اجرای لوله‌کشی، تصفیه‌خانه، ابنیه و بخش‌های جوشی موتورخانه در این فاز انجام شد. در فاز دوم، طراحی و اجرای صفر تا صد سونا خشک، سونا بخار، حوضچه آب سرد، دوش آب سرد و جکوزی در دیسیپلین‌های مختلف معماری، عمران، برق و مکانیک توسط این مجموعه انجام شد.

مشخصات فنی پروژه

باشگاه انقلاب با استخرهای متنوع و تجهیزاتی که برای کاربری عمومی و بهره‌برداری مداوم انتخاب شده‌اند، اجرا شده است. جدول زیر تجهیزات استفاده‌شده در این پروژه را نشان می‌دهد.

پمپ تصفیه IML NIAGARA

پمپ‌های سری NIAGARA ساخت شرکت IML اسپانیا، از نوع خودمکش با پیش‌فیلتر بزرگ و درپوش شفاف پلی‌کربنات هستند. بدنه آن‌ها از پلی‌پروپیلن تقویت‌شده با فایبرگلاس ساخته شده که در برابر مواد شیمیایی استخر بسیارمقاوم است. آب‌بندی مکانیکی از گرافیت و سرامیک ساخته شده و موتور با درجه حفاظت IP55 و کلاس عایقی F طراحی شده است.

از آنجا که این مجموعه دارای چندین استخر با کاربری‌های متفاوت بود و هر استخر نیاز به جریان آب متناسب با حجم و نوع استفاده خود دارد. پمپ‌های NIAGARA با ظرفیت‌های مختلف، امکان تأمین دبی مناسب برای هر مدار را فراهم کردند. خودمکشی این پمپ‌ها نیز برای موتورخانه‌ای که در ترازی بالاتر از سطح آب قرار دارد، ضروری بود. بدنه فایبرگلاس و شفت استیل ۳۱۶ نیز برای بهره‌برداری مداوم در یک مجموعه ورزشی عمومی، بسیار کاربردی و لازم بود.

فیلتر شنی  IML

فیلترهای شنی این برند اسپانیایی با بدنه فایبرگلاس تقویت‌شده و پلی‌استر رزین ساخته شده‌اند و در برابر رطوبت و مواد شیمیایی آب استخر مقاوم هستند. ضمن اینکه شیر ۶ راهه این فیلترها، عملیات بک‌واش و تنظیم مدار را ساده می‌کند

هماهنگی برند فیلتر با پمپ‌های IML، انتخاب یک مجموعه یکپارچه را کاملتر می‌کرد و نگهداری و تأمین قطعات یدکی را ساده‌تر می‌ساخت. ظرفیت فیلترها نیز با دبی پمپ‌ها و حجم هر استخر هماهنگ شد تا آب در بازه استاندارد تصفیه شود.

کلرزن نمکی BSPOOL PRO 300 و 100

کلرزن نمکی برند BSPOOL سری PRO با ظرفیت‌های ۳۰۰ و ۱۰۰ گرم بر ساعت، برای گندزدایی استخرهای این مجموعه انتخاب شدند. این سری برای تأسیسات عمومی و نیمه‌عمومی با تردد بالای افراد طراحی شده و کنترل آن توسط میکروپروسسور داخلی انجام می‌شود. سلول الکترولیز از نوع Long Life Cell با عمر مفید بالایی است و درجه حفاظت IP65  نیز دارد.

باشگاه انقلاب نیز یک مجموعه ورزشی عمومی با کاربران متعدد است و استخرهای آن در ساعات طولانی روز مورد استفاده قرار می‌گیرند. کلرزن ۳۰۰ گرمی برای استخر اصلی و شنا و کلرزن ۱۰۰ گرمی برای استخرهای کوچک‌تر و جکوزی انتخاب شد تا هر بخش متناسب با حجم خودش گندزدایی شود. تولید پیوسته کلر توسط این دستگاه‌ها، کیفیت آب را در تمام ساعات بهره‌برداری پایدار نگه می‌داشت و نیاز به نظارت مداوم اپراتور را کاهش می‌داد.

آنالایزر کلر و pH برند  Crystalpool

آنالایزر کلر و pH با قابلیت Redox و صفحه لمسی از برند Crystalpool، امکان پایش مداوم سطح کلر و pH آب را فراهم می‌کرد و مجهز به سنسورهای pH و ORP با دقت بالا و دو دوزینگ پمپ مجزا برای تزریق کلر و اسید است. نمایشگر LCD رنگی و تمام لمسی آن، تنظیم پارامترها را ساده می‌کند و سیستم ایمنی آن از تزریق بیش از حد مواد شیمیایی جلوگیری می‌کند.

باشگاه انقلاب نیز مجموعه‌ای ورزشی با چندین استخر و کاربران متعدد است. کنترل دستی کیفیت آب در تمام این بخش‌ها عملاً ممکن نیست و احتمال خطای انسانی بالا می‌رود. آنالایزر Crystalpool  با توجه به قیمت مناسبی که دارد اما با پایش مداوم و تزریق خودکار، کیفیت آب را در محدوده استاندارد نگه می‌دارد و از بروز مشکلاتی مثل رشد باکتری و جلبک جلوگیری می‌کند

مبدل حرارتی  Bowman

این مبدل ساخت انگلستان، از نوع پوسته و لوله بوده و شرکت سازنده بیش از صد سال سابقه فعالیت در زمینه محصولات انتقال حرارت را دارد و درواقع یک محصول بسیار با کیفیت و قابل اعتماد است.

طراحی داخلی این مبدل‌ها به گونه‌ای است که تعداد لوله‌های تبادل حرارت در آن‌ها بیشتر از بسیاری از گزینه‌های مشابه است و چیدمان بافل‌های داخلی، آب گرم را به مؤثرترین شکل ممکن در سراسر مجموعه لوله‌ها هدایت می‌کند. همین ویژگی باعث می‌شود آب استخر تا سه برابر سریع‌تر از برخی محصولات دیگر گرم شود و مصرف انرژی نیز کاهش یابد.

باشگاه انقلاب یک مجموعه ورزشی عمومی است که چندین استخر با کاربری‌های متفاوت دارد و در ساعات طولانی روز، به‌صورت همزمان مورد استفاده قرار می‌گیرند. در چنین شرایطی، سیستم گرمایش نمی‌تواند مثل یک استخر ویلایی کوچک عمل کند و باید قدرت کافی برای رساندن سریع آب به دمای مطلوب را داشته باشد تا کاربران پشت درهای بسته منتظر نمانند. مبدل‌های Bowman  به دلیل تعداد بالای لوله‌های تبادل حرارت و چیدمان بافل‌های داخلی، سرعت گرمایش بالایی دارند و همین موضوع، زمان آماده‌سازی استخرها بین سانس‌های شنا را به حداقل می‌رساند .

از طرف دیگر، باشگاه انقلاب از سیستم کلرزنی نمکی استفاده می‌کند و آب استخرها حاوی نمک محلول است. مبدل‌های معمولی در این شرایط دچار خوردگی می‌شوند و هزینه تعویض و تعمیرات را به مجموعه تحمیل می‌کنند. اما مدل تیتانیومی Bowman با تحمل بالای خوردگی و گارانتی طولانی‌مدت در برابر زنگ‌زدگی، این دغدغه را برای مجموعه‌ای که بهره‌برداری روزانه دارد، برطرف کرد.

چالش پروژه و راه حل آن

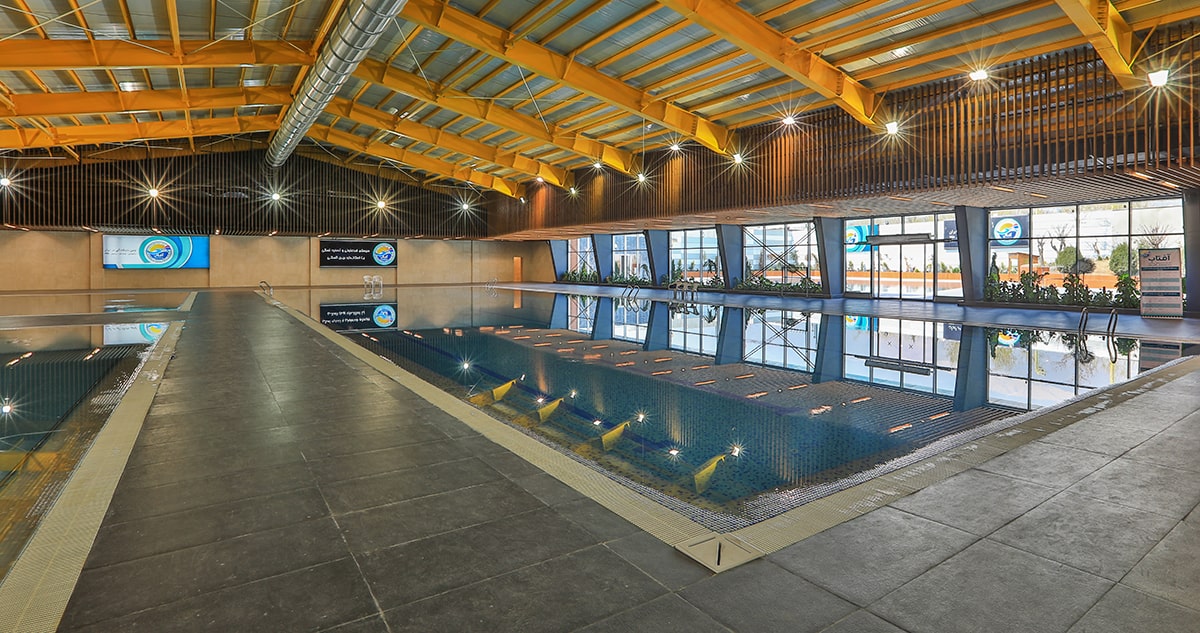

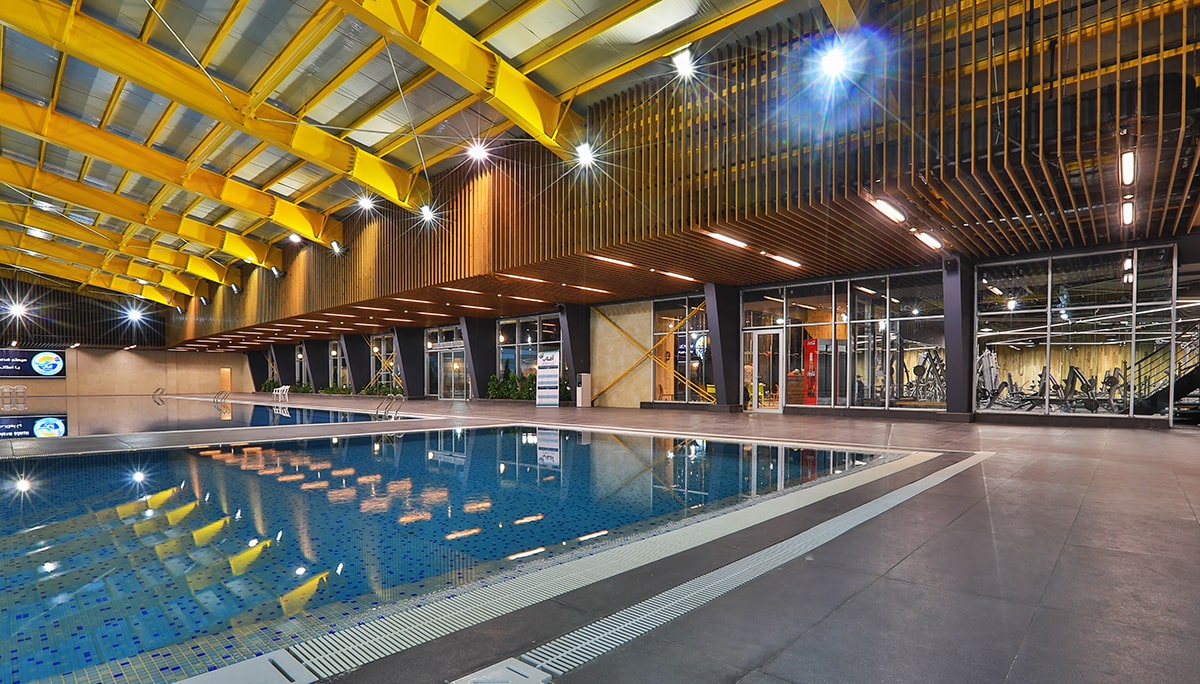

چالش اصلی فاز اول این پروژه، تبدیل یک سوله خالی با یک استخر بزرگ به مجموعه‌ای از استخرهای تخصصی با کاربری‌های متفاوت بود. استخر بزرگ موجود، برای استفاده همزمان گروه‌های مختلف مانند کودکان، افراد نیازمند آب‌درمانی، شناگران و ورزشکاران مناسب نبود و هر گروه به فضایی با عمق و شرایط خاص خود نیاز داشت.

راه‌حل اجرایی:

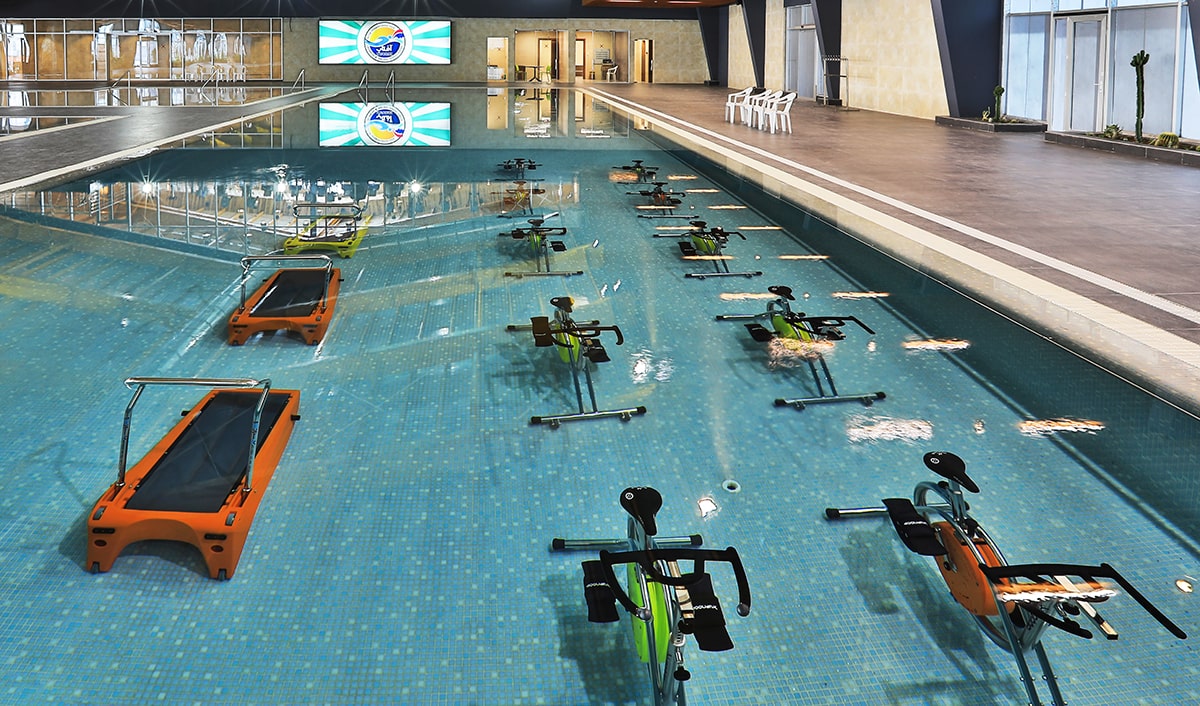

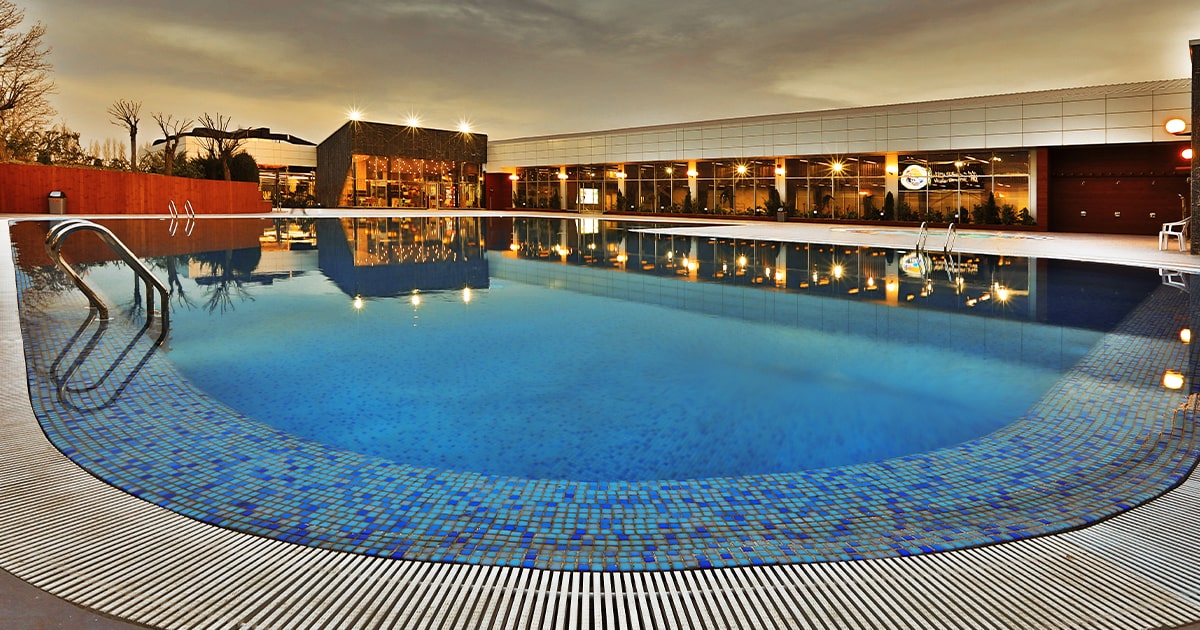

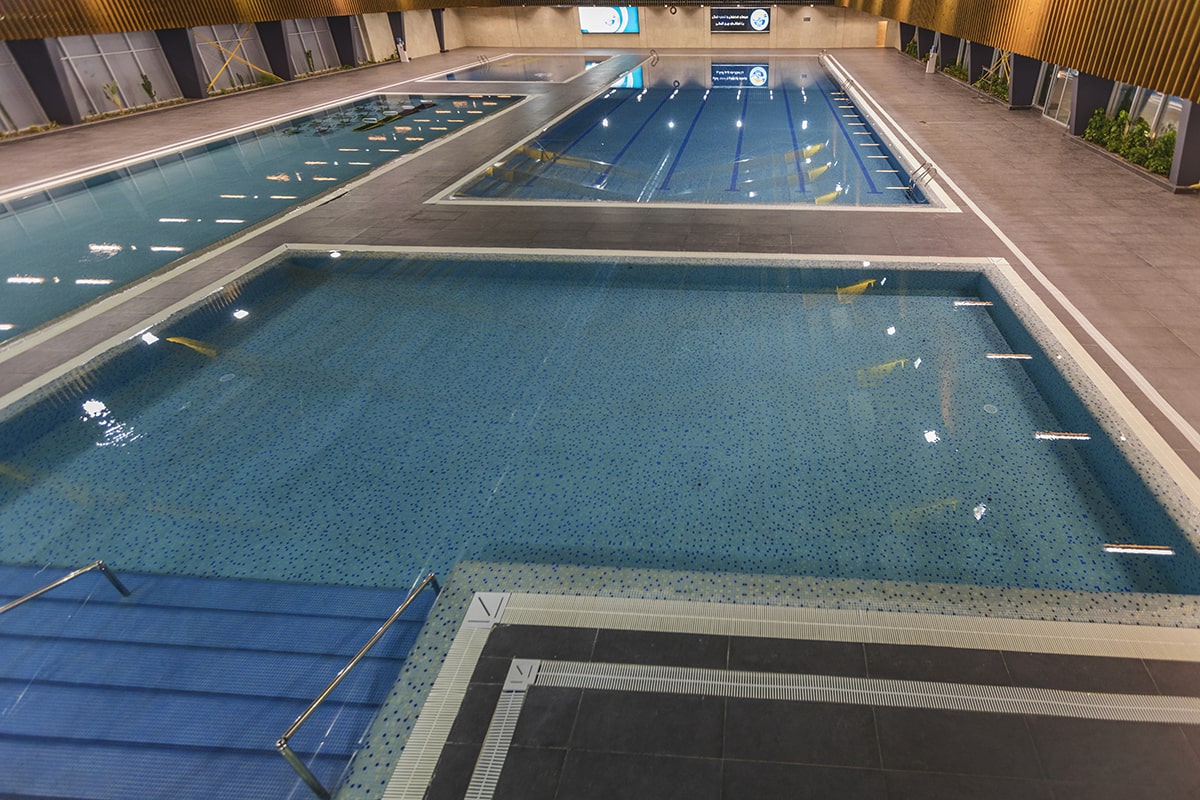

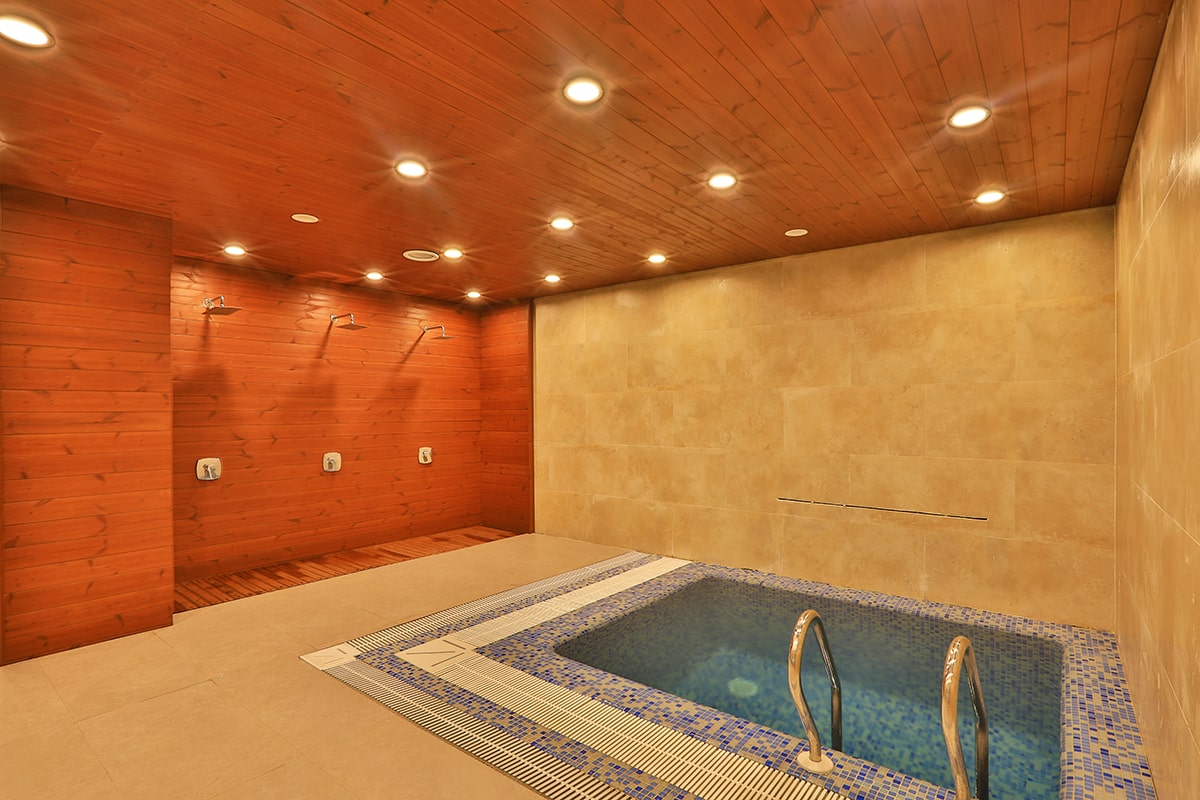

برای حل این مشکل، کاسه بزرگ به چند کاسه مستقل تفکیک شد و هر کاسه با کاربری مشخص خود طراحی و اجرا شد. استخر تراپی، شنا، کودک، ورزش و فضای باز، هر کدام با عمق و تجهیزات متناسب با گروه کاربری خود ساخته شدند. لوله‌کشی و تصفیه‌خانه نیز به‌گونه‌ای طراحی شد که هر استخر مدار مستقل خود را داشته باشد. در فاز دوم، طراحی و اجرای صفر تا صد سوناها، حوضچه آب سرد و جکوزی انجام شد و هماهنگی بین بخش های معماری، عمران، برق و مکانیک، مجموعه‌ای یکدست و کاربردی را به وجود آورد.

نظر کارفرمای مجموعه فرهنگی ورزشی انقلاب

باشگاه انقلاب از قدیم یک مرکز ورزشی شناخته شده بوده و انتظار مراجعین ما این است که هر بار وارد مجموعه می‌شوند، همه‌چیز در بهترین شرایط آماده باشد. در فاز اول، وقتی قرار شد یک سوله با یک استخر بزرگ را به چند استخر تخصصی تبدیل کنیم، نگرانی اصلی ما این بود که این تغییرات به کندی پیش برود و به فعالیت‌های روزمره مجموعه لطمه بزند. تیم صدای آب دریا اما برنامه کار را مرحله‌به‌مرحله پیش برد و در هر مرحله، قبل از شروع کار بعدی، نتیجه را با ما هماهنگ کرد. همین نظم باعث شد که کار در زمان مقرر به پایان برسد و ما مجبور نشویم سانس‌های ورزشی را برای مدت طولانی تعطیل کنیم.

چیزی که باعث شد فاز دوم را هم به همین تیم بسپاریم، همین رویکرد منظم و شفاف بود. در فاز دوم، از مشاوره و طراحی تا تأمین تجهیزات و اجرا، همه‌چیز به این تیم سپرده شد و ما درگیر هماهنگی بین چند پیمانکار مختلف نشدیم. اکنون که حالا که سال‌ها از آن پروژه گذشته است ما همچنان از نتیجه کار بسیار راضی هستیم.

درباره پروژه باشگاه انقلاب

مجموعه فرهنگی ورزشی انقلاب یکی از بزرگ‌ترین و شناخته‌شده‌ترین مجموعه‌های ورزشی ایران است که در سال ۱۳۳۷ با گستره نزدیک به یک میلیون مترمربع، بیش از نیمی از وسعت خود را به فضای سبز اختصاص داد و به نگین سبز تهران نیز معروف است.

باشگاه انقلاب روزانه میزبان حدود ۱۰,۰۰۰ نفر از اعضا است و امکانات گسترده‌ای از جمله زمین‌های گلف، تنیس، استخرهای سرپوشیده و روباز، سالن‌های بدنسازی و جاده تندرستی به طول حدود ۲۵۵۰ متر را در خود جای داده است.

این مجموعه چهار ورودی دارد؛ درب جنوبی به بزرگراه نیایش، درب شرقی در کنار بوستان ملت، درب غربی در خیابان سئول و درب شمالی در خیابان نمایشگاه بین‌المللی تهران قرار دارد. آدرس دقیق مجموعه: تهران، خیابان ولیعصر، ابتدای بزرگراه آیت‌الله هاشمی رفسنجانی یا نیایش، مجموعه فرهنگی ورزشی انقلاب است.

تفکیک یک استخر بزرگ به چند کاسه کوچکتر، تصمیمی است که اگر در مرحله طراحی گرفته شود، می‌تواند بهره‌برداری از مجموعه را برای گروه‌های مختلف کاربران ساده‌تر کند و مصرف آب و انرژی را نیز بهتر سازد. در این مجموعه این اتفاق به بهترین شکل ممکن افتاد و اگر شما نیز در حال برنامه ریزی برای اجرای مجموعه‌ای با چند استخر تخصصی هستید، بهتر است با یک تیم فنی مشورت کنید تا طرح اولیه با نیاز واقعی بهره‌برداری همخوانی داشته باشد. کارشناسان صدای آب دریا آماده‌اند تا بر اساس شرایط پروژه شما، بهترین راهکار را پیشنهاد داده و در پروژه همراه شما باشند
