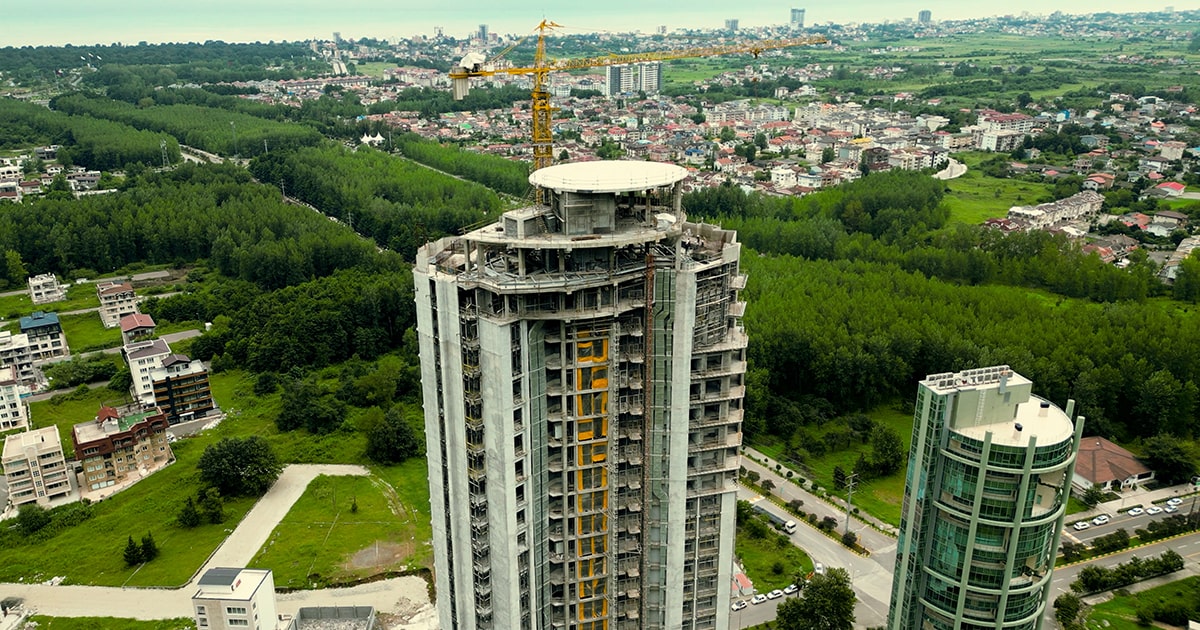

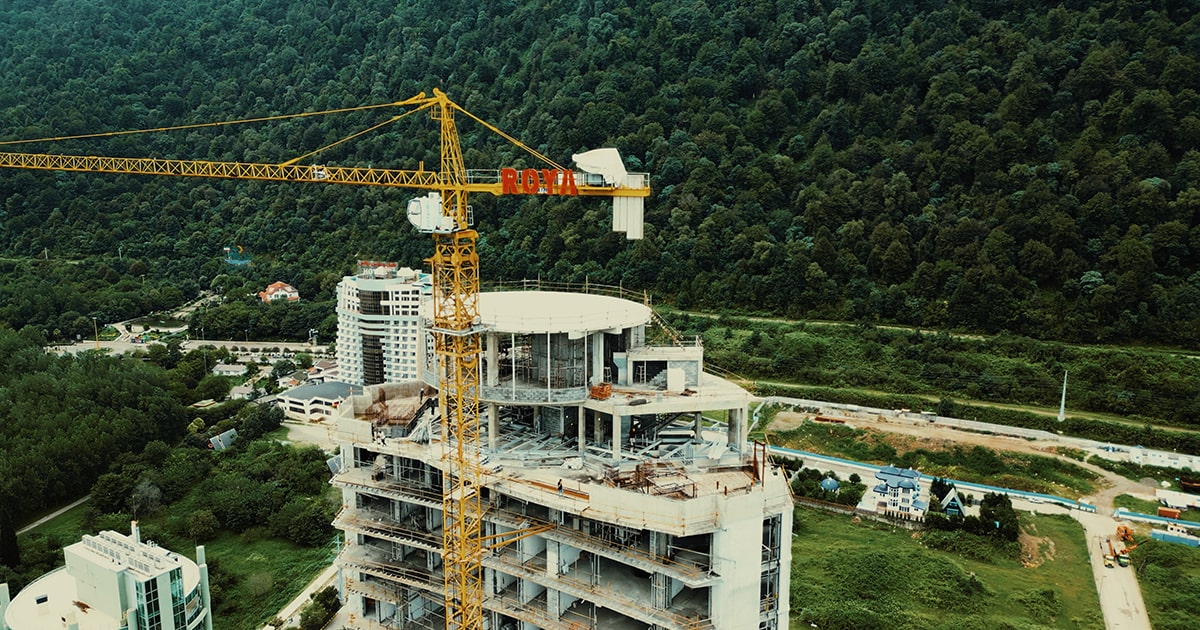

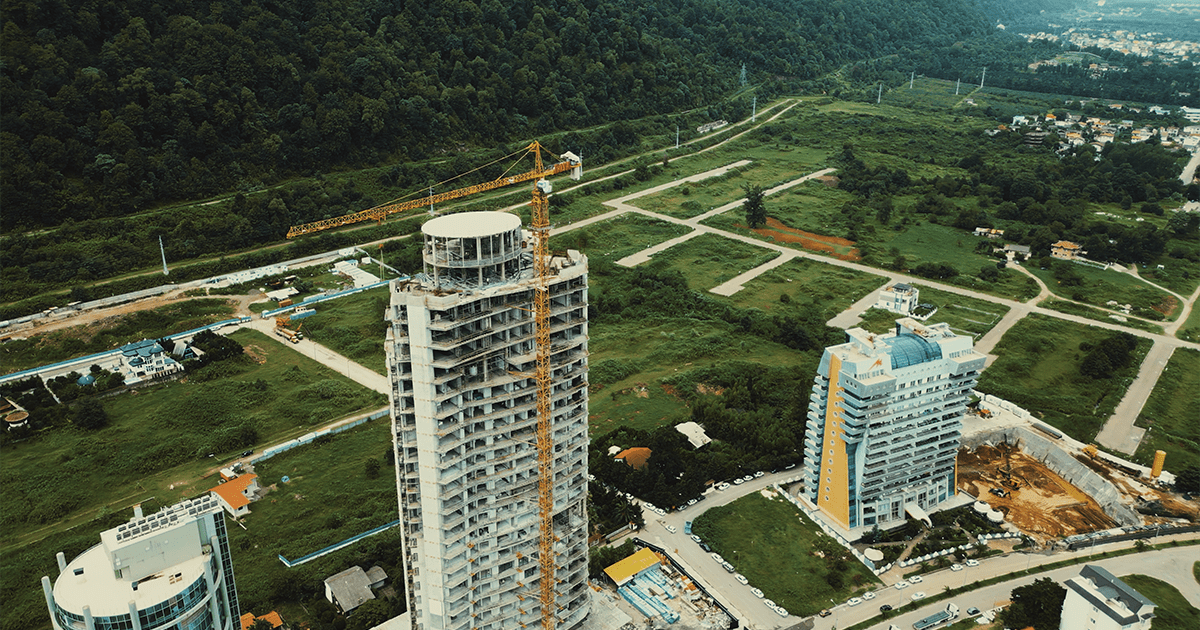

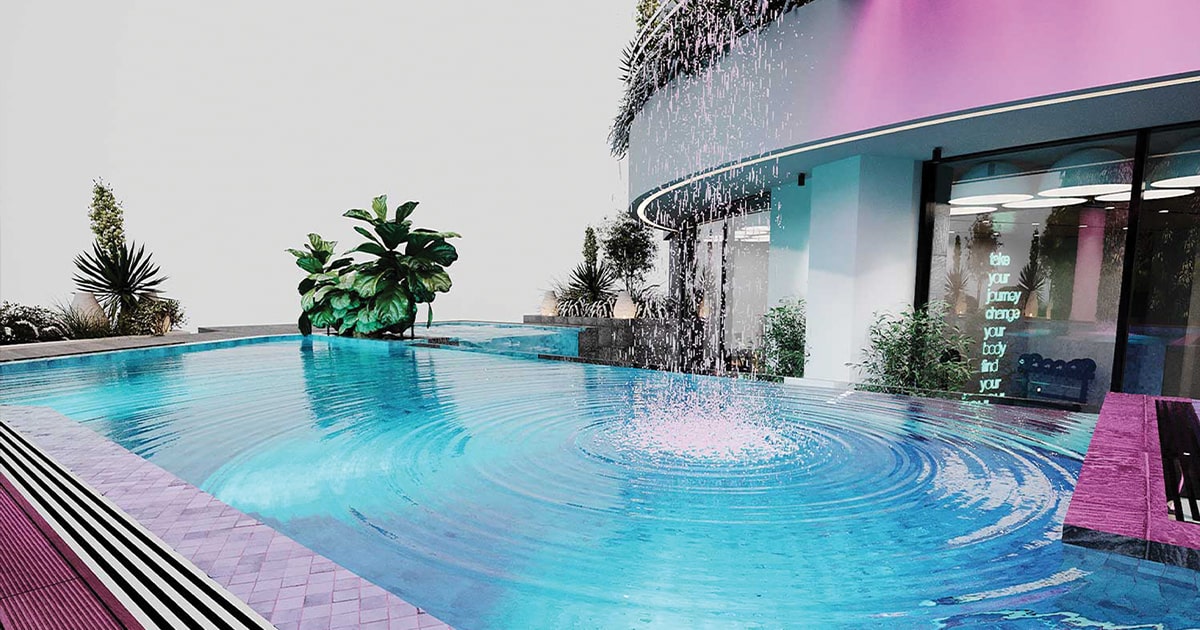

پروژه برج‌های رویا رزیدنس در نمک‌آبرود، شامل طراحی و اجرای استخرهای اینفینیتی مرتفع در ارتفاع ۱۲۷ متری است که در سال ۱۴۰۳ به اجرا رسیده است. شرکت صدای آب دریا مسئولیت طراحی و اجرای این استخرها را بر عهده داشته و با تلفیق معماری مدرن و مهندسی دقیق، تجربه‌ای منحصربه‌فرد از شنا در ارتفاع بالا را فراهم کرده است. در این پروژه، استفاده از فناوری‌های روز و توجه به جزئیات ایمنی و کیفیت آب، این مجموعه را به یکی از نمونه‌های شاخص استخرهای مرتفع در کشور تبدیل کرده است.
مشخصات فنی پروژه برج‌های رویا رزیدنس
استخرهای رویا رزیدنس با تجهیزاتی برای شرایط خاص در ارتفاع بلند مجهز شده‌اند. جدول زیر تجهیزات استفاده‌شده در این پروژه را نشان می‌دهد.
|
مورد |
جزئیات |
|
نام پروژه |
برج‌های رویا رزیدنس |
|
موقعیت |
نمک‌آبرود |
|
سال اجرا |
۱۴۰۳ |
|
ارتفاع استخر |
۱۲۷ متر |
|
پمپ تصفیه |
|
|
فیلتر شنی |
|
|
مبدل حرارتی |
|
|
الکتروپمپ |
Pedrollo WR65/160 ایتالیا |
|
دستگاه UV |
|
|
هیتر سونا خشک |
|
|
بخارساز سونا |
|
|
سنگ هیتر |
20 کیلویی ایرانی |
|
آنالایزر |
|
|
سنسور ORPو PH |
|
|
دوزینگ پمپ |
|
|
سیلیس |
شیشه‌ای CRYSTALPOOL |
پمپ تصفیه Saci Winner 100-M
پمپ برند SACI اسپانیا، از نوع خودمکش با سبد استرینر بزرگ و درب شفاف پلی‌کربنات است. بدنه آن از پلی‌پروپیلن تقویت‌شده با فایبرگلاس و شفت آن از استیل ۳۱۶ ساخته شده است. توان آن ۱ اسب بخار و دبی آن در ارتفاع ۶ متر، ۲۲ متر مکعب بر ساعت است.
انتخاب این مدل برای پروژه رویا رزیدنس به چند دلیل مشخص برمی‌گردد. اول اینکه دبی ۱۹.۷ متر مکعب در ساعت با حجم آب استخرهای اینفینیتی این پروژه هماهنگ است و گردش آب را در بازه استاندارد انجام می‌دهد. دوم، چون موتورخانه در طبقه‌ای است که استخر آنجا قرار گرفته و دسترسی به آن محدود است، قابلیت خودمکشی تا ارتفاع ۳.۵ متر، کار مکش آب را بدون دردسر انجام می‌دهد. سوم، درب شفاف پیش‌فیلتر باعث می‌شود بشود بدون باز کردن لوله‌کشی، داخل آن را دید و تمیز کرد. در موتورخانه‌ای که تجهیزات متعددی در ارتفاع ۱۲۷ متری کنار هم چیده شده‌اند، همین یک ویژگی، زمان سرویس را به‌شکل محسوسی کمتر می‌کند. شفت استیل ۳۱۶ هم در تماس دائمی با آب و رطوبت، دچار خوردگی نمی‌شود.
فیلتر شنی CRYSTAL POOL CPS 650
فیلتر شنی CRYSTAL POOL مدل CPS 650 یک مخزن فایبرگلاس با پوشش داخلی ژل‌کوت است که شیر شش‌راهه آن از کناره بدنه نصب می‌شود. قطر آن ۶۵ سانتی‌متر، دبی عبوری، ۱۵ متر مکعب در ساعت و ظرفیت سیلیسش ۱۸۰ کیلوگرم است. این مدل برای استخرهای سرپوشیده تا حجم ۷۵ متر مکعب و استخرهای روباز تا حجم ۶۰ متر مکعب مناسب است و ۵ سال گارانتی بدنه دارد.
ظرفیت آبدهی ۱۵ متر مکعب در ساعت این فیلتر با دبی پمپ‌های تصفیه و حجم آب استخرهای اینفینیتی رویا رزیدنس هماهنگ است. طراحی شیر از بغل نیز باعث می‌شود برای تعویض سیلیس یا سرویس، نیازی به باز کردن لوله‌کشی بالای فیلتر نباشد که در موتورخانه‌ای که در ارتفاع ۱۲۷ متری قرار دارد و فضای سرویس‌دهی محدود است، همین ویژگی زمان توقف سیستم را کم می‌کند. درب شفاف پلی‌کربنات بالای مخزن هم اجازه می‌دهد وضعیت سیلیس و جریان آب بدون باز کردن فیلتر دیده شود.
مبدل حرارتی TPM Plus 160 و 120 کیلووات
مبدل‌های حرارتی TPM Plus در ظرفیت‌های ۱۲۰ و ۱۶۰ کیلووات از نوع پوسته و لوله با بدنه و لوله‌های تمام استیل ۳۰۴ ساخته شده‌اند. مدل ۱۶۰ کیلووات ظرفیت حرارتی معادل ۱۴۰,۰۰۰ کیلوکالری بر ساعت دارد و مدل ۱۲۰ کیلووات نیز ظرفیت ۱۰۰,۰۰۰ کیلوکالری بر ساعت را تأمین می‌کند و برای مدارهای با بار حرارتی کمتر به کار می‌رود.
انتخاب این دو مدل برای پروژه رویا رزیدنس به شرایط خاص موتورخانه در ارتفاع ۱۲۷ متری برمی‌گردد. ساختار تمام‌جوش و یکپارچه این مبدل‌ها، برخلاف مدل‌های پیچ‌ومهره‌ای، نقاط نشت احتمالی را به حداقل می‌رساند و همین موضوع برای استخری که در طبقات بالا قرار دارد و هر نشتی می‌تواند به سازه آسیب بزند، اهمیت بسیاری داشت. طراحی فلنجی پوسته هم اجازه می‌دهد کویل‌های داخلی بدون بازکردن لوله‌کشی رسوب‌زدایی شوند و زمان توقف سیستم در موتورخانه‌ای که فضای سرویس محدودی دارد، کمتر شود. بافل‌های داخلی نیز با کنترل سرعت جریان، راندمان انتقال حرارت را بالا می‌برند و مصرف انرژی را کمتر می‌کنند.
الکتروپمپ Pedrollo WR 65/160
این الکتروپمپ ایتالیایی، از نوع سانتریفیوژ خطی است که برای گردش آب تمیز در سیستم‌های گرمایش، سرمایش و چرخش آب طراحی شده است. در این سری، دهانه مکش و رانش هم‌اندازه و هم‌محور هستند و پمپ به‌صورت مستقیم در مسیر لوله‌کشی نصب می‌شود. بدنه آن از چدن، پروانه از استیل 304 و شفت آن از استیل 431 ساخته شده که مقاومت بالایی در برابر خوردگی و سایش دارد. محدوده دمای سیال آن از منفی ۱۰ تا مثبت ۱۱۰ درجه سانتی‌گراد و حداکثر فشار کاری آن ۱۰ بار است.
در این پروژه، آب گرم باید از مبدل‌های حرارتی به استخرهای اینفینیتی پمپاژ می‌شد و این مسیر، افت فشار قابل‌توجهی داشت. مدل WR 65/160 با توان ۵.۵ کیلووات و هد ۳۲ متر، برای غلبه بر همین افت فشار و تأمین دبی پایدار در مدار بسته انتخاب شد. طراحی خطی و نصب مستقیم روی لوله هم باعث شد بدون نیاز به شاسی و کوپلینگ اضافی، فضای موتورخانه‌ای که در ارتفاع ۱۲۷ متری با محدودیت فضا مواجه است، آزاد بماند. بدنه چدنی و پروانه استیل ۳۰۴ آن نیز در بلندمدت هزینه تعویض و نگهداری را پایین می‌آورد.
دستگاه UV FILTREAU SLIMظرفیت 40w
دستگاه UV-C Slim 40W از برند Filtreau هلند، یک گندزدای فیزیکی برای آب استخر است که با تولید اشعه UV-C باکتری‌ها، ویروس‌ها و قارچ‌ها را تخریب می‌کند و از تکثیر مجدد آن‌ها جلوگیری می‌نماید. بدنه آن از استنلس استیل ۳۱۶ ساخته شده و طراحی باریک یا همان Slim آن با پنج سایز اتصال مختلف ۲۵، ۳۲، ۴۰، ۵۰ و ۶۳ میلی‌متر امکان نصب در فضاهای محدود را فراهم می‌کند.
طول لامپ آن ۹۶۰ میلی‌متر، قطر بدنه ۷۰ میلی‌متر، تحمل فشار حداکثر ۳ بار و طول عمر لامپ ۱۲,۰۰۰ ساعت که برای استخرهایی تا حجم ۴۰ متر مکعب مناسب است و می‌تواند مصرف مواد شیمیایی مانند کلر را تا ۸۰ درصد کاهش دهد.
انتخاب این مدل برای پروژه رویا رزیدنس به حجم آب استخرهای اینفینیتی و محدودیت فضای موتورخانه در ارتفاع ۱۲۷ متری برمی‌گردد و این برند بهترین کارایی را برای این پروژه داشت. البته از آنجا که این استخرها در یک مجموعه لوکس و در معرض دید ساکنان هستند، استفاده از UV به عنوان لایه مکمل گندزدایی، میکروب آب را کاهش می‌دهد و از تجمع کلرامین‌ها که عامل بوی نامطبوع و سوزش چشم هستند جلوگیری می‌کند.
آنالایزر کلر و pH با قابلیت Redox و صفحه لمسی Crystalpool
آنالایزر کریستال پول، یک سیستم اتوماتیک برای پایش و تنظیم همزمان سطح کلر و pH آب است. این دستگاه به سنسورهای pH و ORP (Redox) با دقت بالا مجهز است. نمایشگر LCD رنگی و لمسی است و دستگاه می‌تواند به سیستم مدیریت ساختمان متصل شود. یک آلارم هم برای مقادیر خارج از محدوده دارد و سیستم ایمنی‌اش از تزریق بیش از حد مواد شیمیایی جلوگیری می‌کند.
با این سیستم، امکان پایش مداوم و خودکار Redox و pH فراهم می شود. در ارتفاع ۱۲۷ متری که دسترسی به موتورخانه محدود است، این پایش پیوسته و تزریق خودکار مواد شیمیایی، نیاز به حضور مداوم اپراتور را از بین می‌برد.
دوم اینکه، صفحه نمایش لمسی رنگی و قابلیت اتصال به BMS، مدیریت سیستم را برای تیم فنی برج ساده‌تر می‌کند و امکان پایش از راه دور را فراهم می‌آورد. سیستم ایمنی دستگاه نیز در برابر تزریق بیش از حد مواد شیمیایی محافظت ایجاد می‌کند و برای استخرهایی که کاربران آن ساکنان برج هستند، یک لایه حفاظتی اضافی محسوب می‌شود.
دوزینگ پمپ میکرودوز ME1-CA
دوزینگ پمپ برند Microdos مدل ME1-CA، ساخت ایتالیا، یک پمپ تزریق الکترومغناطیسی با بدنه پلی‌پروپیلن تقویت‌شده است که برای تزریق دقیق مواد شیمیایی به آب استخر طراحی شده است.
این مدل حداکثر دبی ۸ لیتر بر ساعت و حداکثر فشار کاری ۵ بار دارد و توان مصرفی آن ۵۰ وات است. پنل جلویی از پلی‌کربنات با درجه حفاظت IP54 ساخته شده و دبی تزریق بین ۱۰ تا ۱۰۰ درصد قابل تنظیم است. هد پمپ از جنس PPبوده و در برابر مواد شیمیایی خورنده مقاومت بالایی دارد.
انتخاب این مدل برای پروژه رویا رزیدنس به این دلیل است که در ارتفاع ۱۲۷ متری، تنظیم pH آب استخر باید دقیق و بدون نیاز به حضور مداوم اپراتور انجام شود. مدل ۸ لیتر بر ساعت با فشار ۵ بار، ظرفیت تزریق لازم برای حجم آب استخرهای این پروژه را دارد و با آنالایزر کریستال پول هماهنگ کار می‌کند تا اسید را به‌اندازه نیاز لحظه‌ای تزریق کند. ضمن اینکه ماندگاری بالای این محصول، هزینه تعویض قطعات را در بلندمدت پایین می‌آورد.
هیتر سونا خشک MEGA SPA EG90
هیتر سونا خشک MEGA SPA سری Elegant مدل EG90، یک هیتر برقی با طراحی سبدی و بدنه استیل ۳۰۴ است که برای گرمایش اتاق‌های سونا خشک تا حجم ۱۸ متر مکعب طراحی شده است. توان آن ۹ کیلووات است و با برق سه‌فاز کار می‌کند. تایمر و ترموستات روی بدنه دستگاه تعبیه شده تا کاربر بتواند دما و مدت زمان کارکرد را تنظیم کند و به ۸۰ کیلوگرم سنگ نیاز دارد.
انتخاب این مدل برای پروژه رویا رزیدنس به این دلیل است که هیترهایMEGA Spa اگرچه محصولی داخلی و با قیمت اقتصادی تر است اما الگوبرداری از فناوری فنلاند و بدنه استیل ۳۰۴ ساخته شده و برای کارکرد مداوم در محیط مرطوب سونا کاملا مناسب است و در برابر حرارت و رطوبت مقاوم است. طراحی سبدی این هیتر اجازه می‌دهد ۸۰ کیلوگرم سنگ دور تا دور المنت‌ها چیده شود و گرمای یکنواختی در فضای سونا پخش شود.
توان ۹ کیلووات آن نیز دقیقاً با حجم سونای این پروژه هماهنگ است و از انتخاب یک مدل بزرگ‌تر و پرمصرف‌تر جلوگیری می‌کند. تایمر و ترموستات روی بدنه هم تنظیم دما و زمان را برای ساکنان پنت‌هاوس ساده می‌کند.
بخارساز سونا MEGA SPA EPS90 با توان 9 کیلووات
این مدل با توان ۹ کیلووات و ظرفیت تولید بخار ۱۲ کیلوگرم در ساعت، برای اتاق‌های سونا با حجم حداکثر ۱۴ متر مکعب طراحی شده و با برق سه‌فاز کار می‌کند. بدنه و مخزن آن تمام استیل است و به تجهیزات ایمنی مانند شیر اطمینان بخار و ترموسوئیچ مجهز شده تا از افزایش فشار مخزن و آسیب به المنت‌ها جلوگیری شود. این دستگاه یک پنل کنترل مجزا دارد که خارج از اتاق سونا نصب می‌شود و از طریق آن می‌توان دمای صفر تا ۶۰ درجه و زمان کارکرد را تنظیم کرد .
انتخاب این مدل برای پروژه رویا رزیدنس به این دلیل است که توان ۹ کیلووات و ظرفیت ۱۲ کیلوگرم بخار آن دقیقاً با حجم سونای این پروژه هماهنگ است و از انتخاب یک مدل بزرگ‌تر و پرمصرف‌تر جلوگیری می‌کند. پنل کنترل خارج از اتاق نیز امکان تنظیم دما و زمان را بدون ورود به محیط پررطوبت برای ساکنان پنت‌هاوس فراهم می‌کند. ضمن اینکه این برند نیز با اینکه خارجی نیست اما بسیار با کیفیت بوده و از نظر اقتصادی یک محصول به صرفه است.
سیلیس شیشه‌ای CRYSTAL POOL
این محصول، یک مدیای فیلتراسیون است که از شیشه خام و باکیفیت تولید می‌شود و درون مخزن فیلترهای شنی قرار می‌گیرد. دانه‌های آن ساختار چندوجهی با لبه‌های صاف دارند و ذرات معلق بزرگ‌تر از ۵ میکرون را از آب می‌گیرند. برخلاف سیلیس‌های شیشه‌ای که از شیشه بازیافتی ساخته می‌شوند، این مدل از شیشه بازیافتی نبوده و بسیار با کیفیت است. ساختار دانه‌ها باعث می‌شود در زمان بک‌واش سریع‌تر و کامل‌تر شسته شوند و افت فشار کمتری در سیستم ایجاد کنند.
برای استخرهای اینفینیتی این پروژه که شفافیت آب برای ساکنان اهمیت دارد، دقت بالاتر فیلتراسیون یعنی آب زلال‌تر و میکروب کمتر در مدار تصفیه. از طرف دیگر، سطح صاف دانه‌ها باعث می‌شود در زمان بک‌واش، آب راحت‌تر از بستر عبور کند و دانه‌ها سریع‌تر شسته شوند که این یعنی مصرف آب کمتر و افت فشار پایین‌تر در سیستم که همه این موارد در این پروژه اهمیت داشته است.
چالش پروژه و راه حل

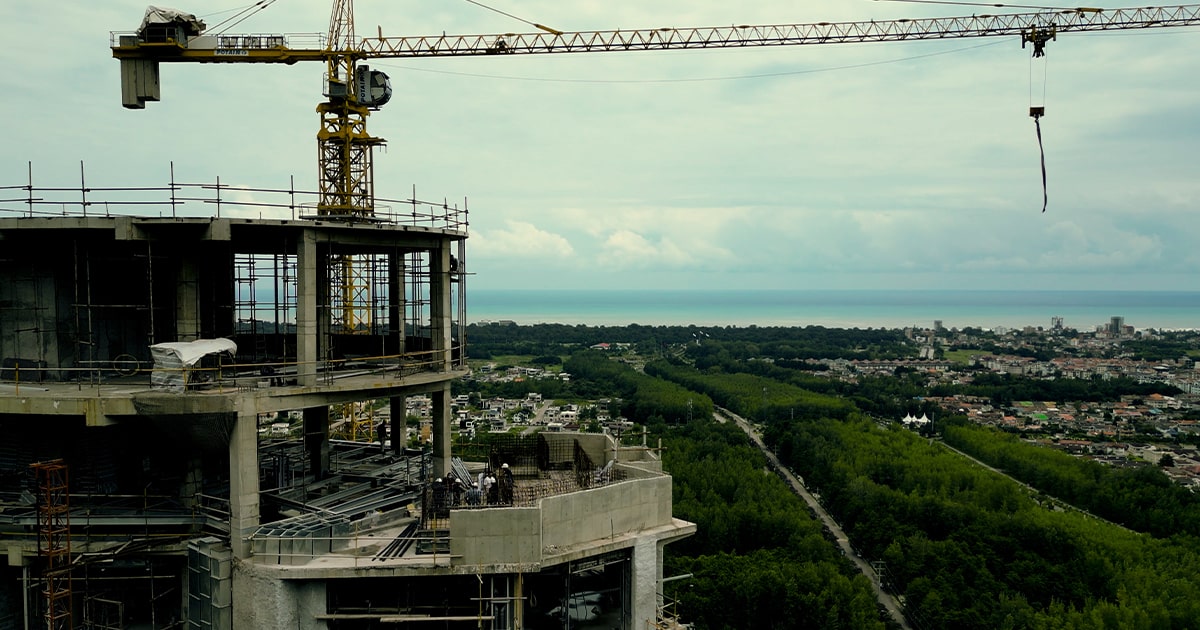

چالش اصلی این پروژه، اجرای استخرهای اینفینیتی در ارتفاع ۱۲۷ متری بود. در چنین ارتفاعی، هر کیلوگرم بار اضافی به سازه، مستقیماً بر ایمنی ساختمان اثر می‌گذارد. علاوه بر این، فشار باد و تغییرات جوی در ارتفاع بالا، آب‌بندی و پایداری سازه استخر را تحت تأثیر قرار می‌داد. فضای موتورخانه نیز محدود بود و تجهیزات باید کاملا درست و بهینه انتخاب می‌شدند.
راه‌حل اجرایی:
برای حل مشکل بار سازه، استخرها با سازه سبک و عایق فایبرگلاس اجرا شدند تا وزن مرده به حداقل برسد و آب‌بندی به بهترین شکل انجام شود. تجهیزات تصفیه، گرمایش و گندزدایی بر اساس حجم آب هر استخر و با ابعاد فشرده انتخاب شدند تا در فضای محدود موتورخانه جای بگیرند. با توجه به دشواری دسترسی به موتورخانه، سیستم‌های کنترل کیفیت آب به‌صورت خودکار طراحی شدند تا تنظیم شیمی آب بدون حضور مداوم اپراتور انجام شود و کیفیت آب در طول بهره‌برداری حفظ گردد.
نظر کارفرمای پروژه رویا رزیدنس
یادم هست در یکی از جلسات اول، وقتی صحبت می‌کردیم، یکی از بچه‌های تیم فنی گفت: اگر قرار است این استخر در ارتفاع ۱۲۷ متری بماند، باید طوری ساخته شود که حتی بعد از سی سال هم بدون دست زدن به آن کار کند. همین یک جمله، خیال من را راحت کرد. چون دقیقاً همان چیزی بود که من به عنوان کارفرما می‌خواستم.
در طول پروژه، این طرز فکر در جزئیات دیده می‌شد. انتخاب عایق فایبرگلاس و تجهیزات و محصولات با کیفیت و متناسب با پروژه، همه به این دلیل بود که نگهداری استخر در چنین ارتفاعی باید تا حد امکان ساده باشد. حالا که به نتیجه نگاه می‌کنم، می‌بینم استخرها دقیقاً همان‌طور که باید، بی‌صدا و بدون دردسر کار می‌کنند و همه ساکنین هم رضایت کامل دارند.
درباره پروژه برج‌های رویا رزیدنس
پروژه برج‌های رویا رزیدنس در نمک‌آبرود به آدرس شهرستان چالوس، نمک آبرود، بلوار کاج، بلوار ابریشم واقع شده است. منطقه‌ای در شمال ایران که به دلیل آب‌وهوای معتدل و موقعیت جغرافیایی، از مقاصد ساخت ویلا و برج‌های لوکس محسوب می‌شود. این پروژه شامل استخرهای بی نهایت مرتفع در ارتفاع ۱۲۷ متری است که توسط شرکت صدای آب دریا طراحی و اجرا شده‌اند.
اجرای استخر در ارتفاع، چه روی بام یک برج مسکونی باشد و چه در تراس یک پنت‌هاوس، پیش از هر چیز به یک ارزیابی دقیق از سازه و انتخاب تجهیزاتی نیاز دارد که در فضای محدود جای بگیرند و نگهداری‌شان در بلندمدت ساده باشد. اگر چنین پروژه‌ای در ذهن دارید، بهتر است پیش از شروع، درباره شرایط سازه، نحوه آب‌بندی و انتخاب تجهیزات با یک تیم متخصص گفت‌وگو کنید تا مسیر اجرا از همان ابتدا روشن باشد. کارشناسان صدای آب دریا با بررسی وضعیت پروژه شما، بهترین راهکار را پیشنهاد می‌دهند. برای هماهنگی، با شماره زیر تماس بگیرید.
