پروژه مدرسه روزبه

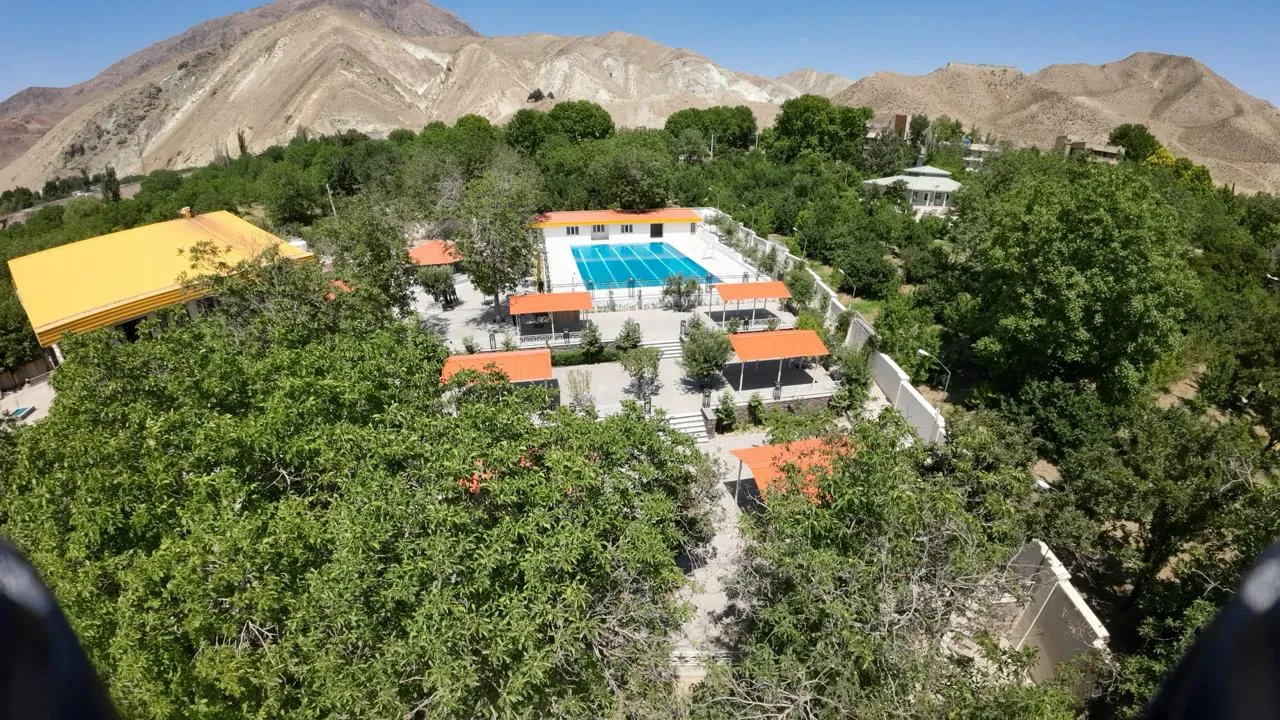

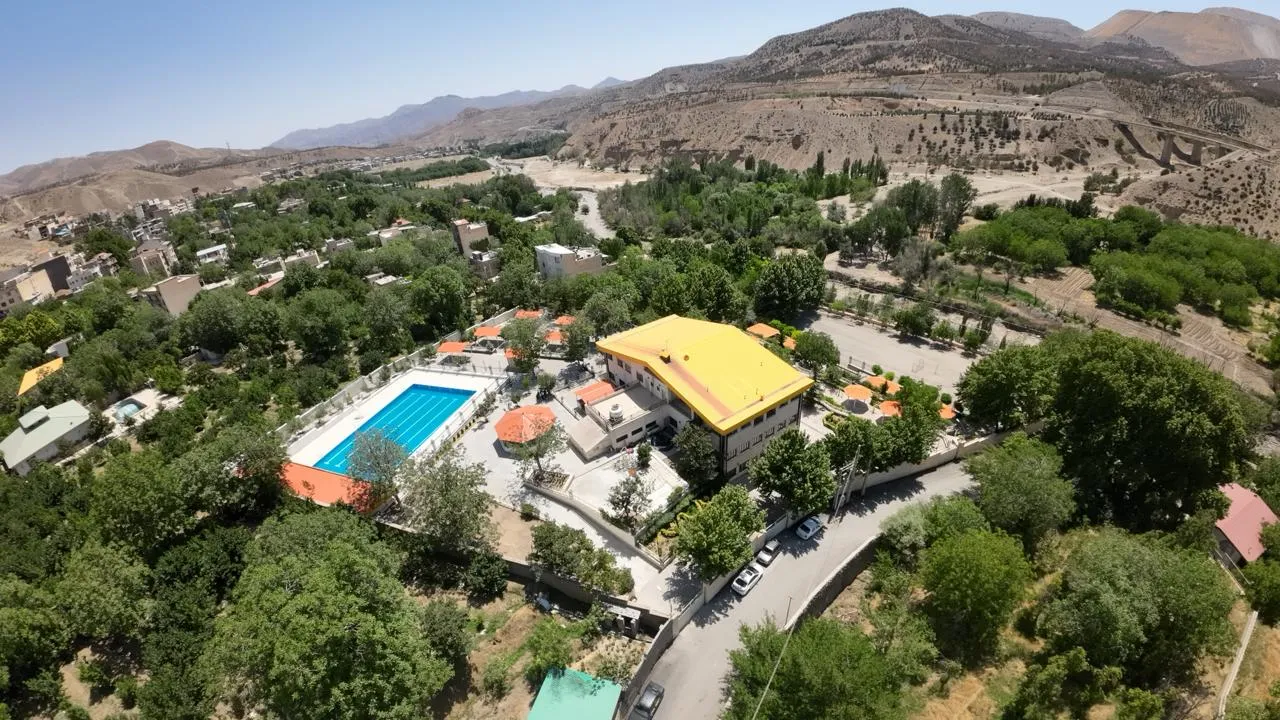

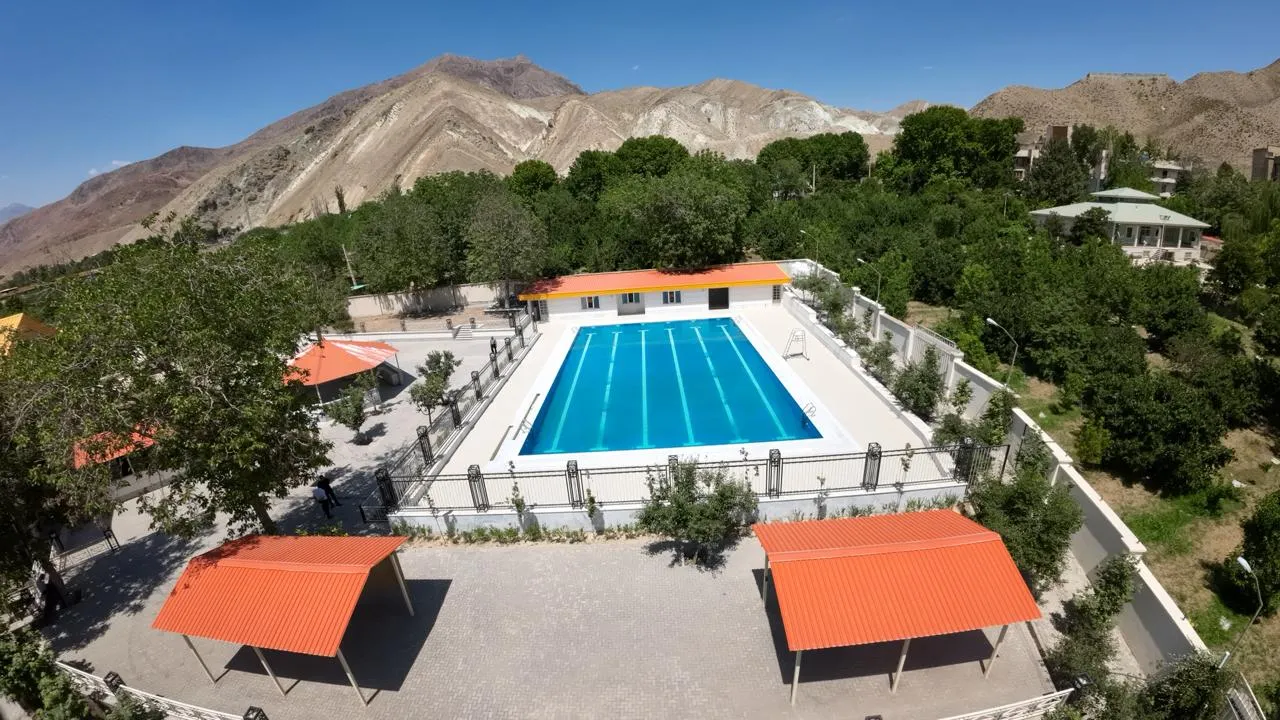

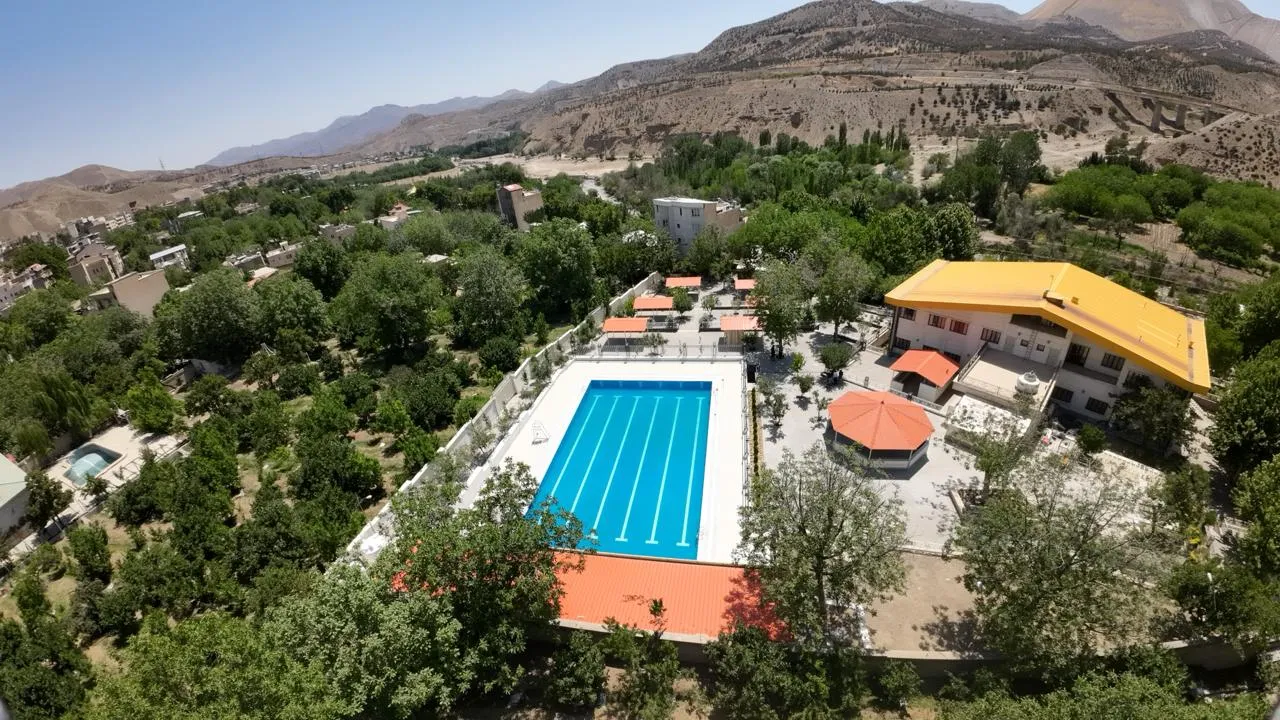

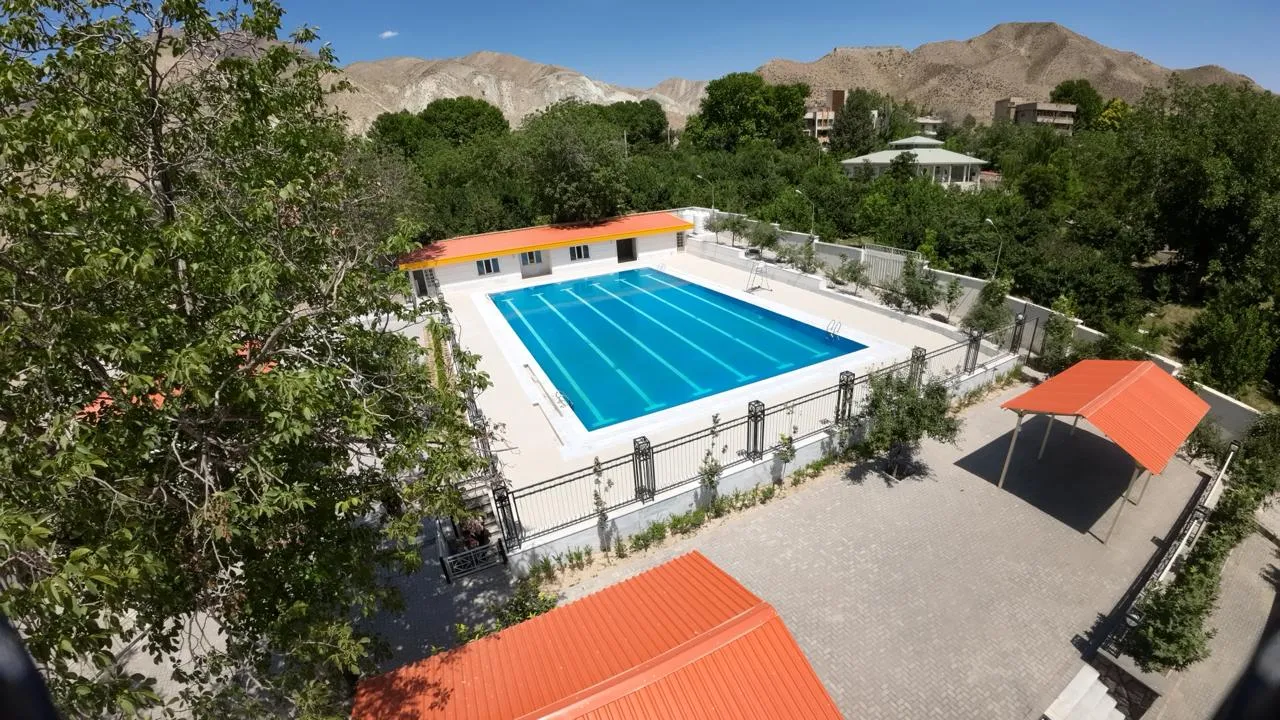

پروژه استخر مدرسه روزبه، شامل طراحی و اجرای کامل تأسیسات مکانیکی و الکتریکی استخر آموزشی این مدرسه در جاجرود است که در سال ۱۴۰۵ به اجرا رسیده است. این استخر با ابعاد ۱۲.۵ × ۲۵ متر و با هدف استفاده دانش‌آموزان در فصل‌های بهار و تابستان طراحی و اجرا شده است. در این پروژه، طراحی و اجرای کامل تأسیسات و سیستم‌های تصفیه، گردش آب، گرمایش و گندزدایی متناسب با نوع بهره‌برداری مجموعه و توسط تیم صدای آب دریا طراحی و اجرا شده است.

مشخصات فنی پروژه

استخر مدرسه روزبه با کاربری آموزشی طراحی شده و تجهیزات آن بر اساس نیاز به کنترل دقیق دما و کیفیت آب در فصول بهار و تابستان انتخاب شده‌اند. جدول زیر بخش‌های اصلی مجموعه و تجهیزات استفاده‌شده در آن را نشان می‌دهد.

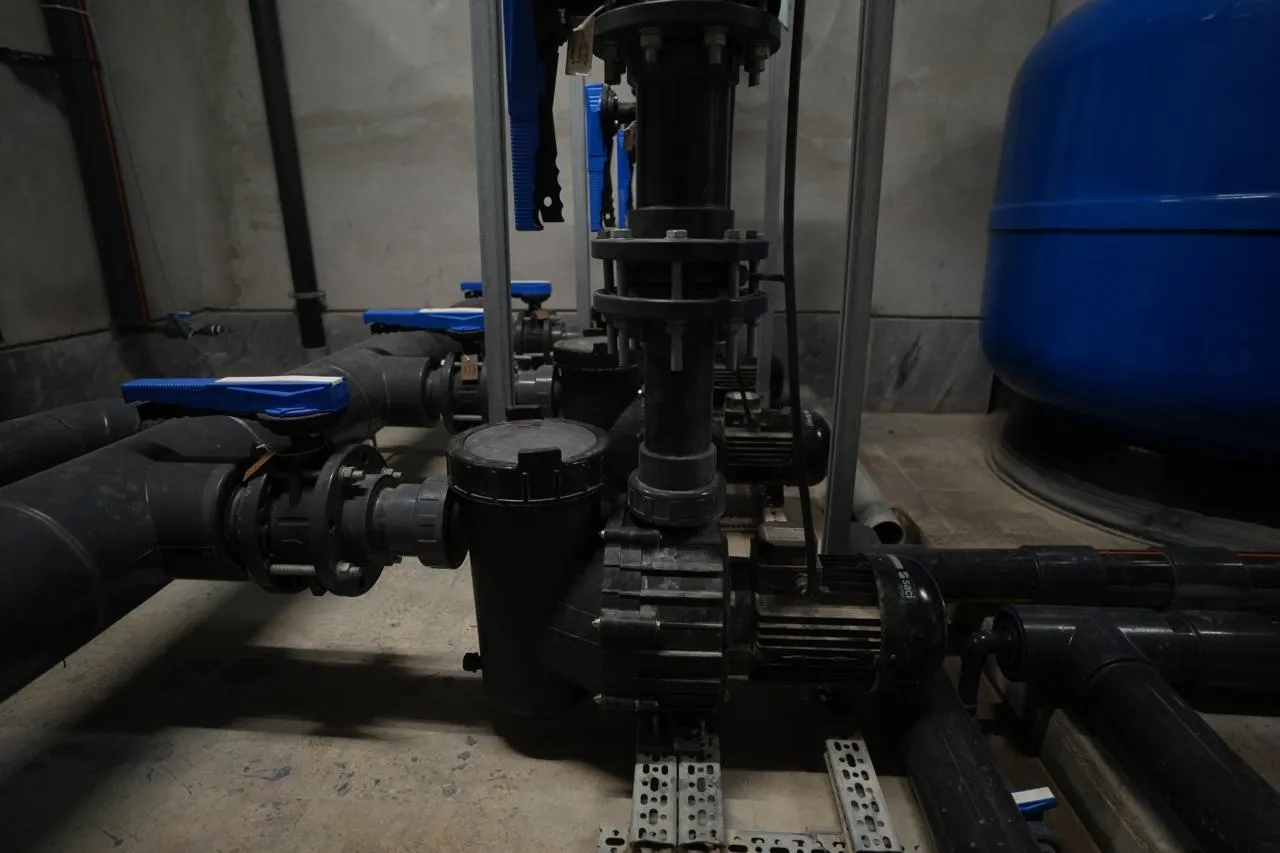

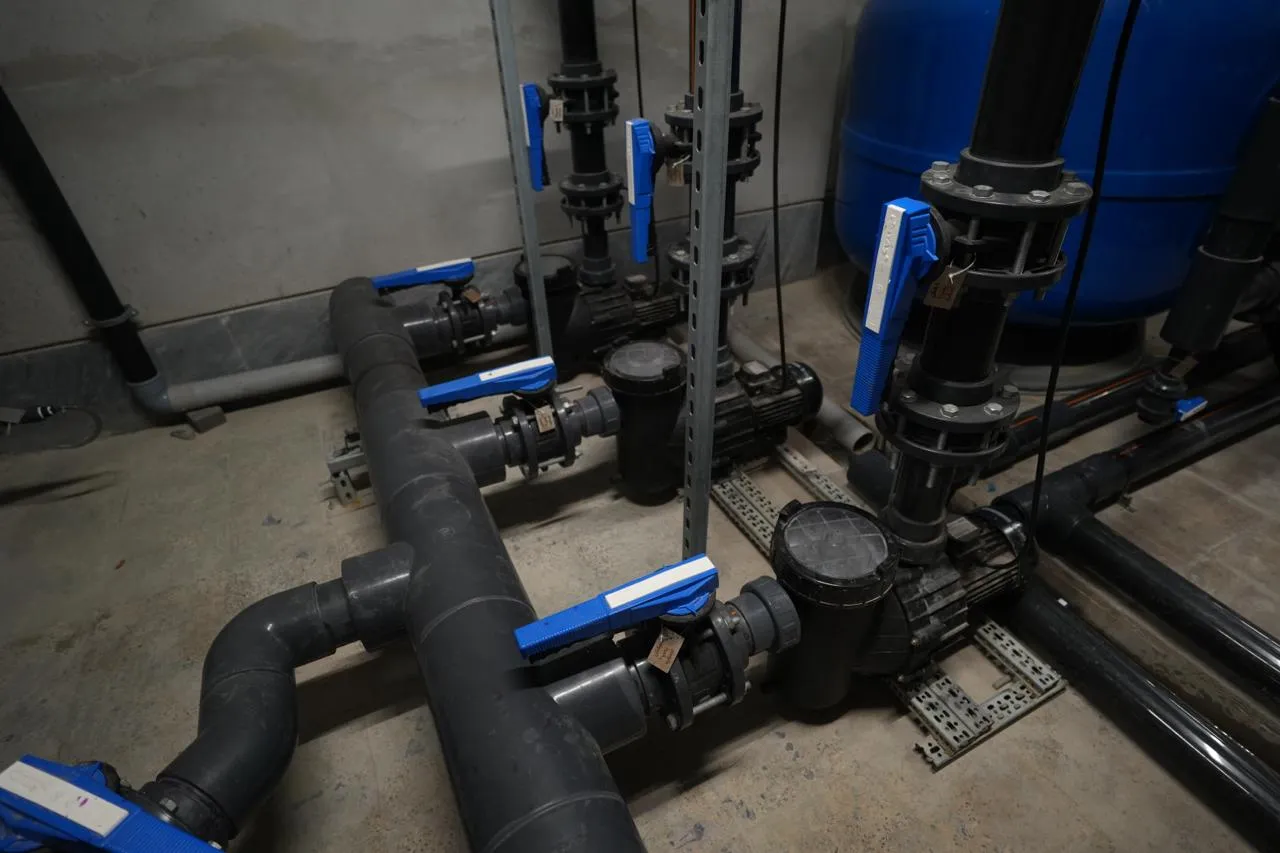

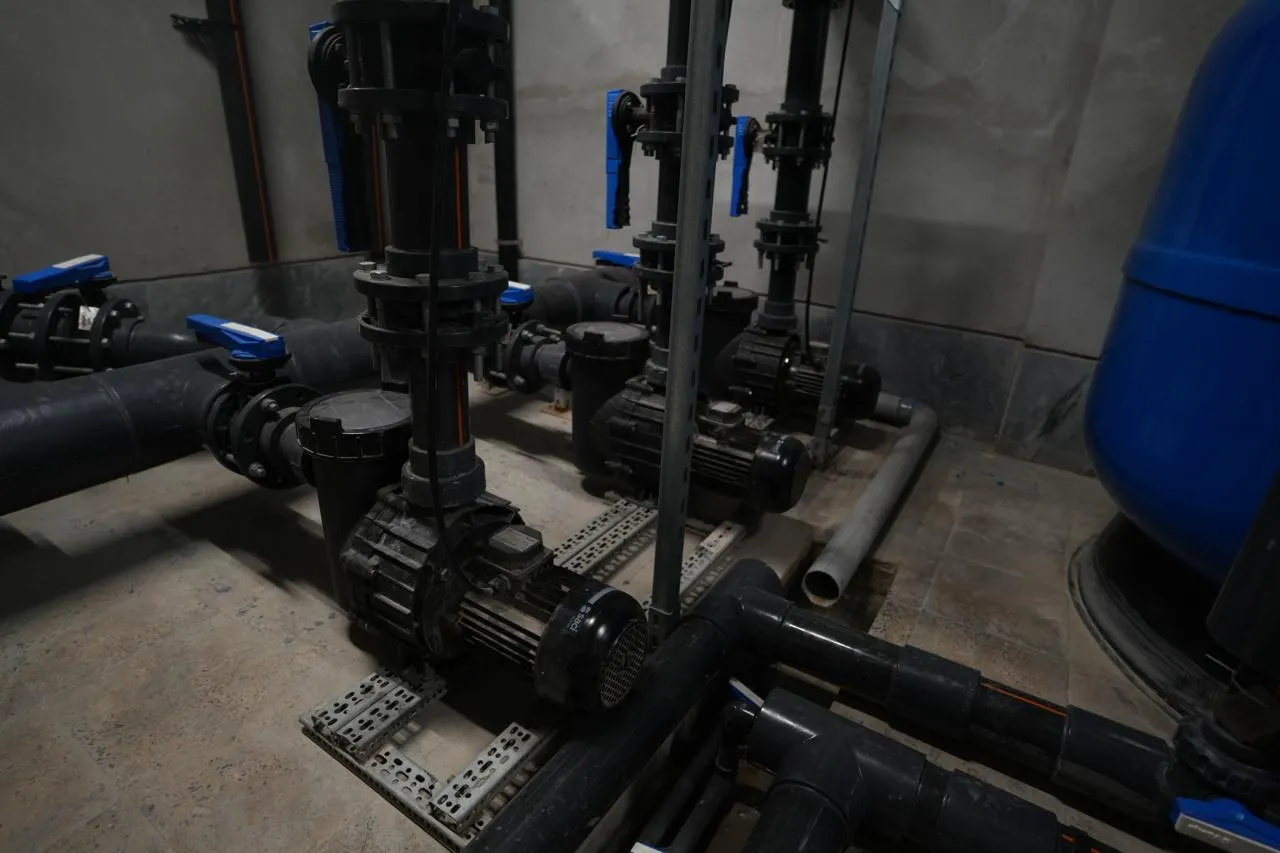

برای گردش آب این استخر، از پمپ SACI SUPRA 400T استفاده شده است. این پمپ از برند SACI اسپانیا است و به‌عنوان یک پمپ خودمکش با پروانه نویل و بدنه پلی‌پروپیلن تقویت‌شده با فایبرگلاس طراحی شده که برای استخرهای با حجم بالا و کاربری عمومی مناسب است.

شفت استیل 316 آن در برابر خوردگی مقاوم است و انتخاب این مدل برای استخری که قرار است در فصول گرم به‌طور مداوم مورد استفاده قرار گیرد، گزینه‌ای منطقی است؛ چون این پمپ با دبی بالا، گردش آب مورد نیاز استخر ۱۲.۵ × ۲۵ متری را در بازه زمانی مناسب تأمین می‌کند.

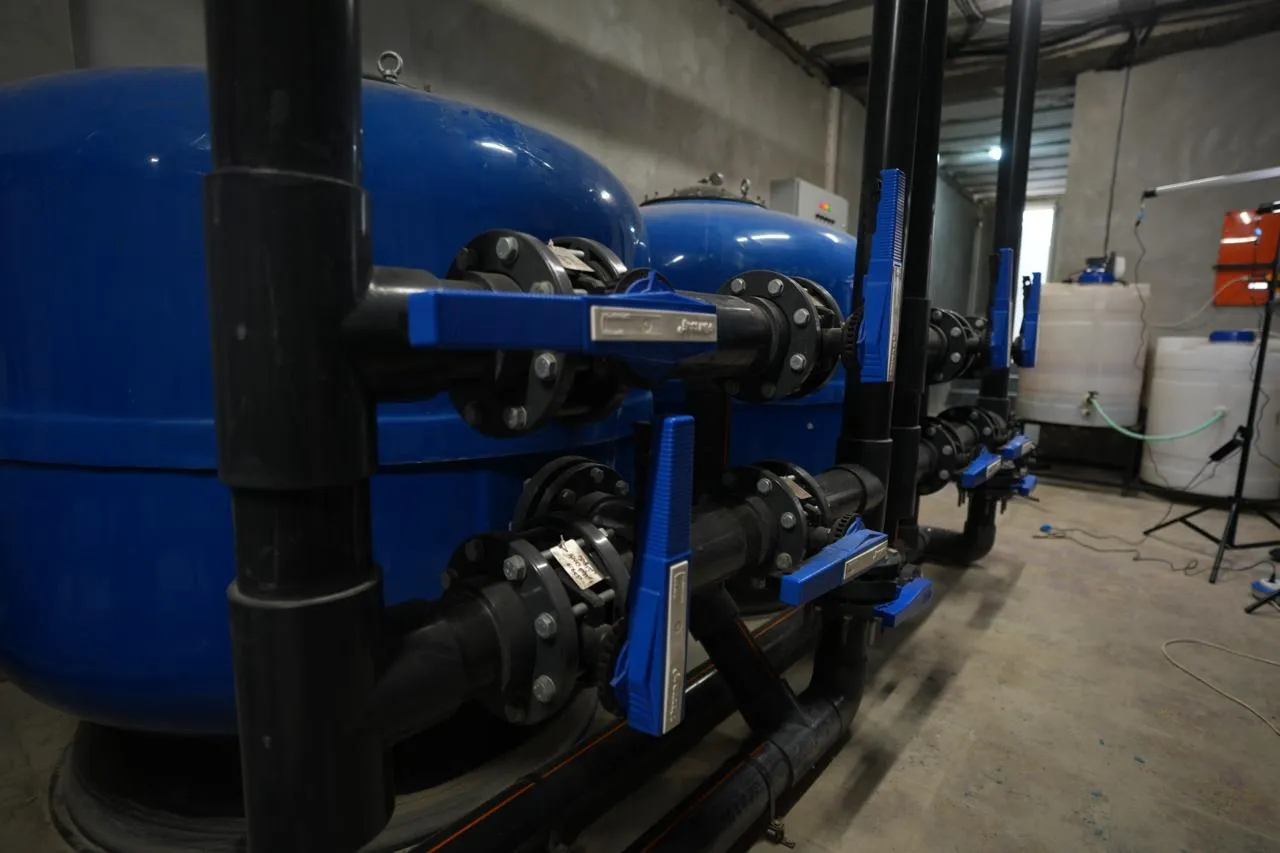

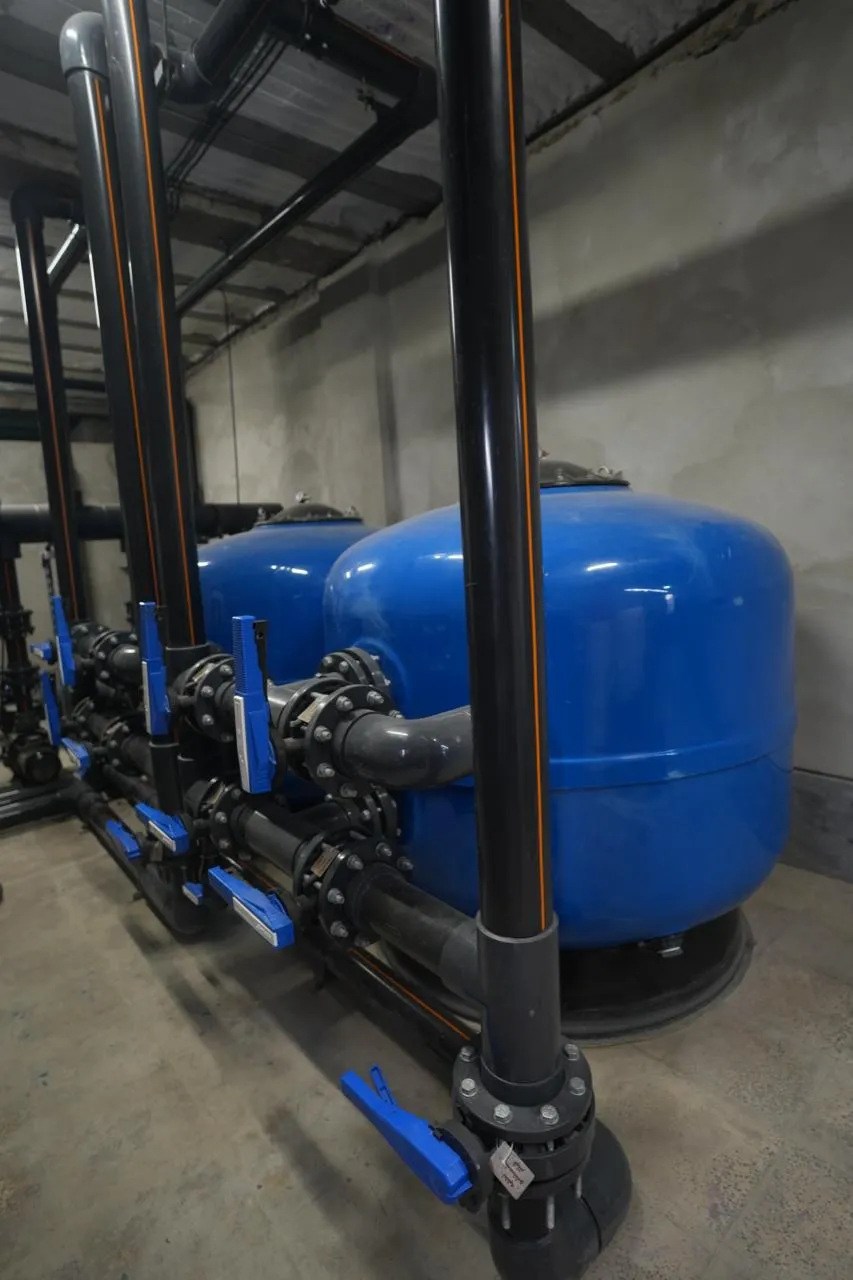

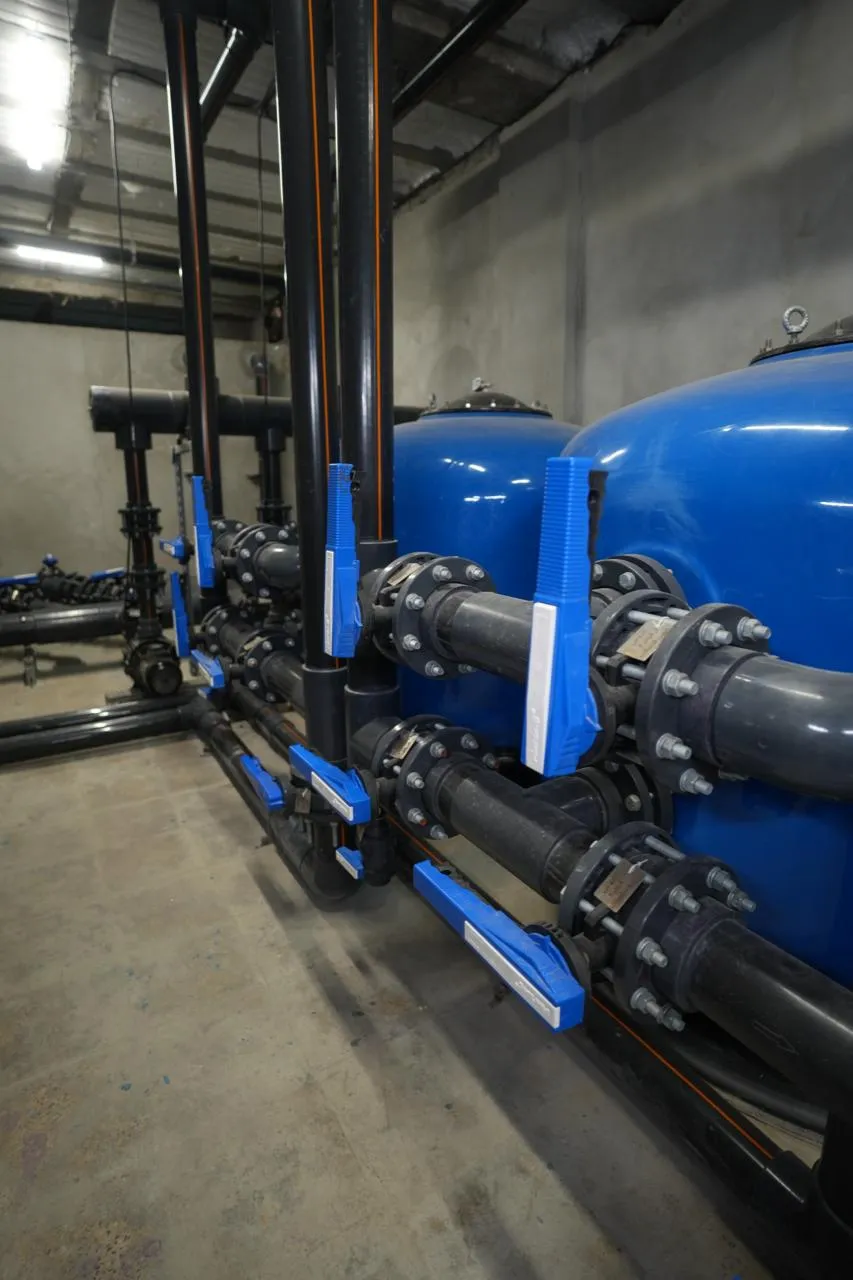

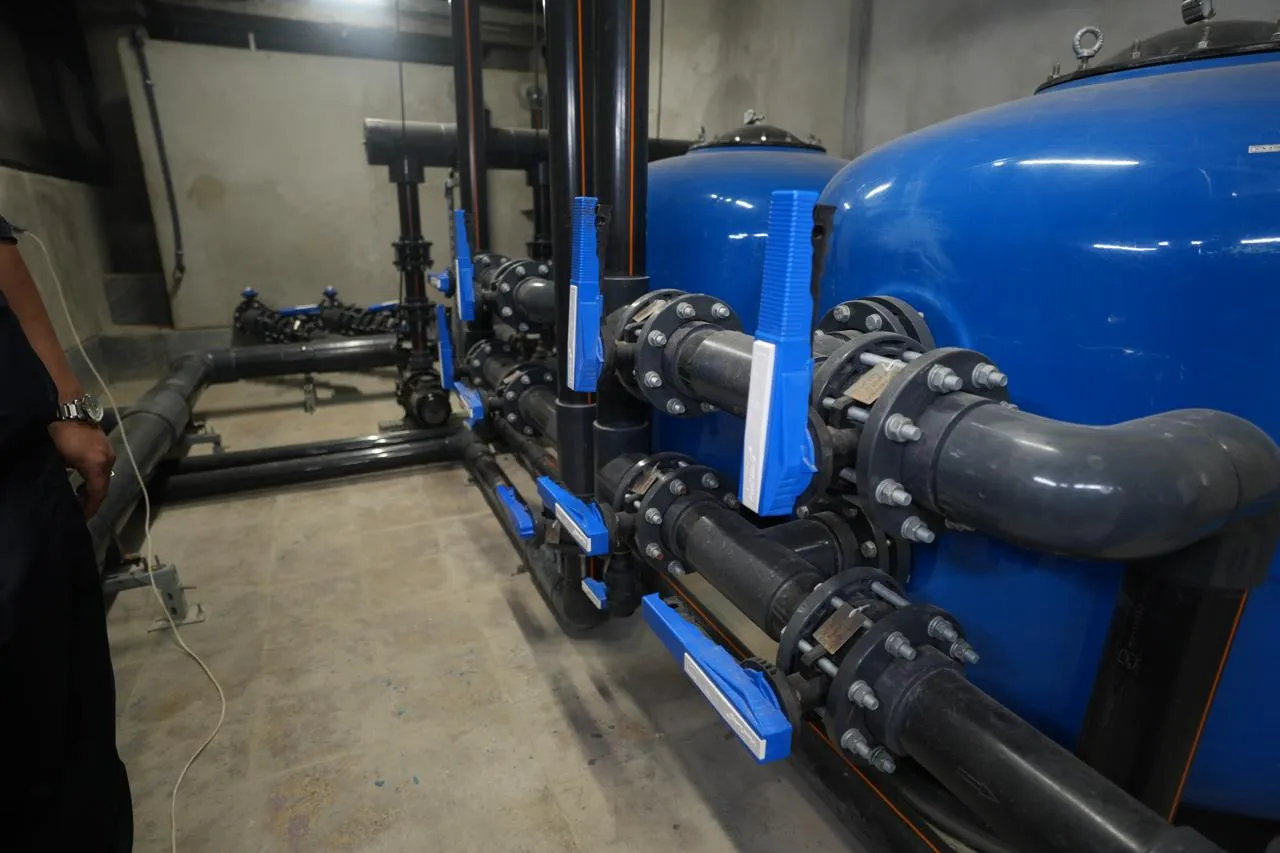

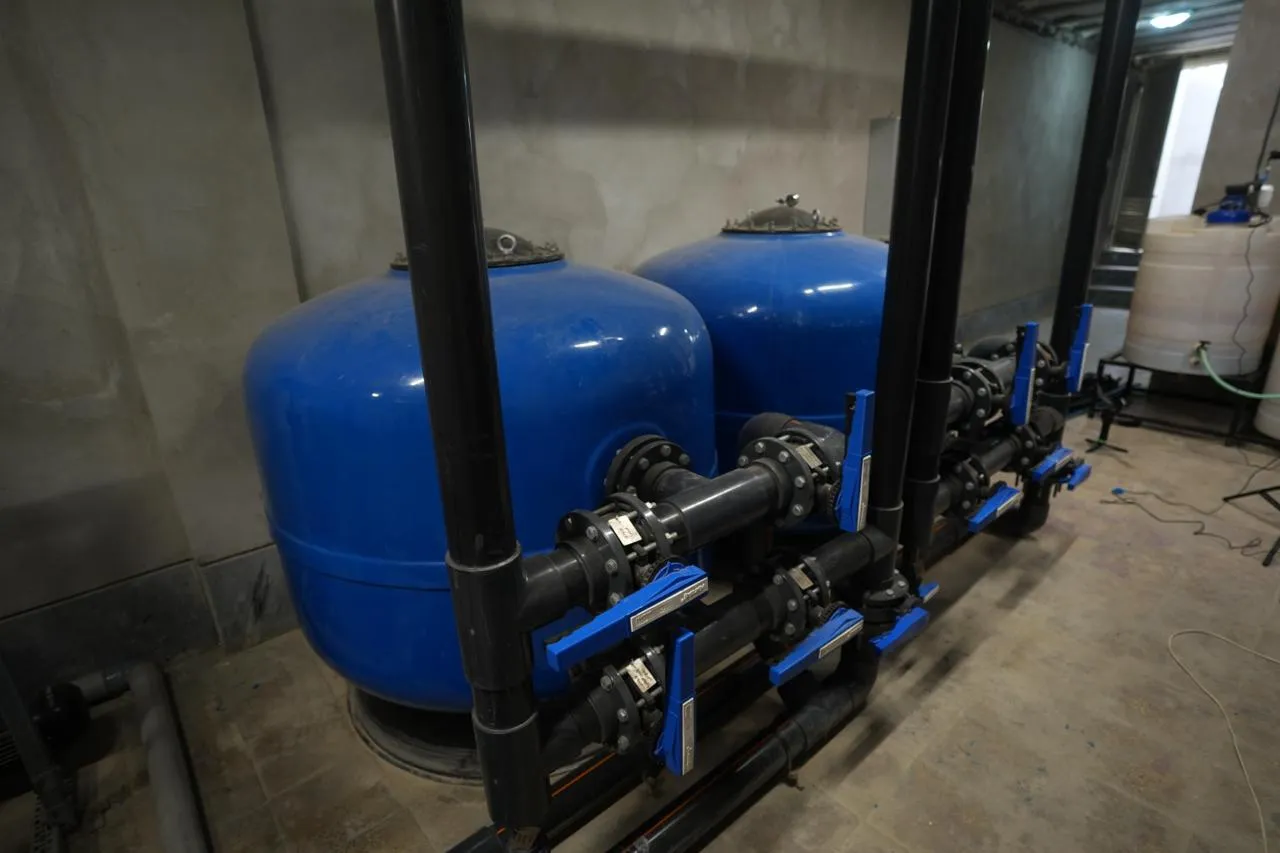

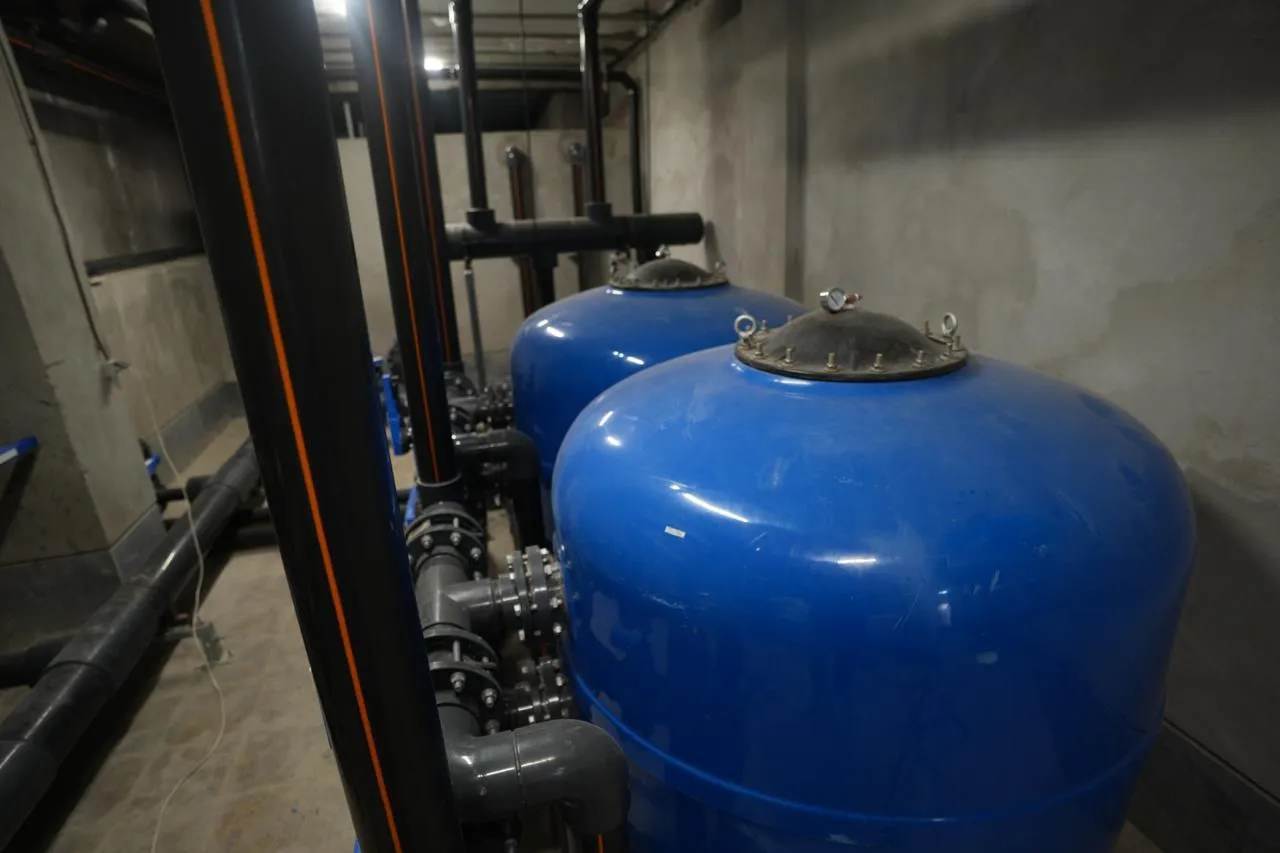

برای فیلتراسیون، از فیلتر شنی CRYSTAL POOL CPS 1200 استفاده شده است. این فیلتر با قطر 1400 میلی‌متر و ظرفیت آبدهی بالا برای حجم آب این استخر انتخاب شد. بدنه آن از فایبرگلاس تقویت‌شده با رزین پلی‌استر و لایه داخلی ژل‌کوت ساخته شده که در برابر رطوبت و مواد شیمیایی آب استخر بسیار مقاوم است. طراحی شیر از بغل این فیلتر، دسترسی برای سرویس و تعویض سیلیس را ساده‌تر می‌کند. ضمن اینکه قیمت این محصول به نسبت مدل های خارجی بسیار به صرفه تر است.

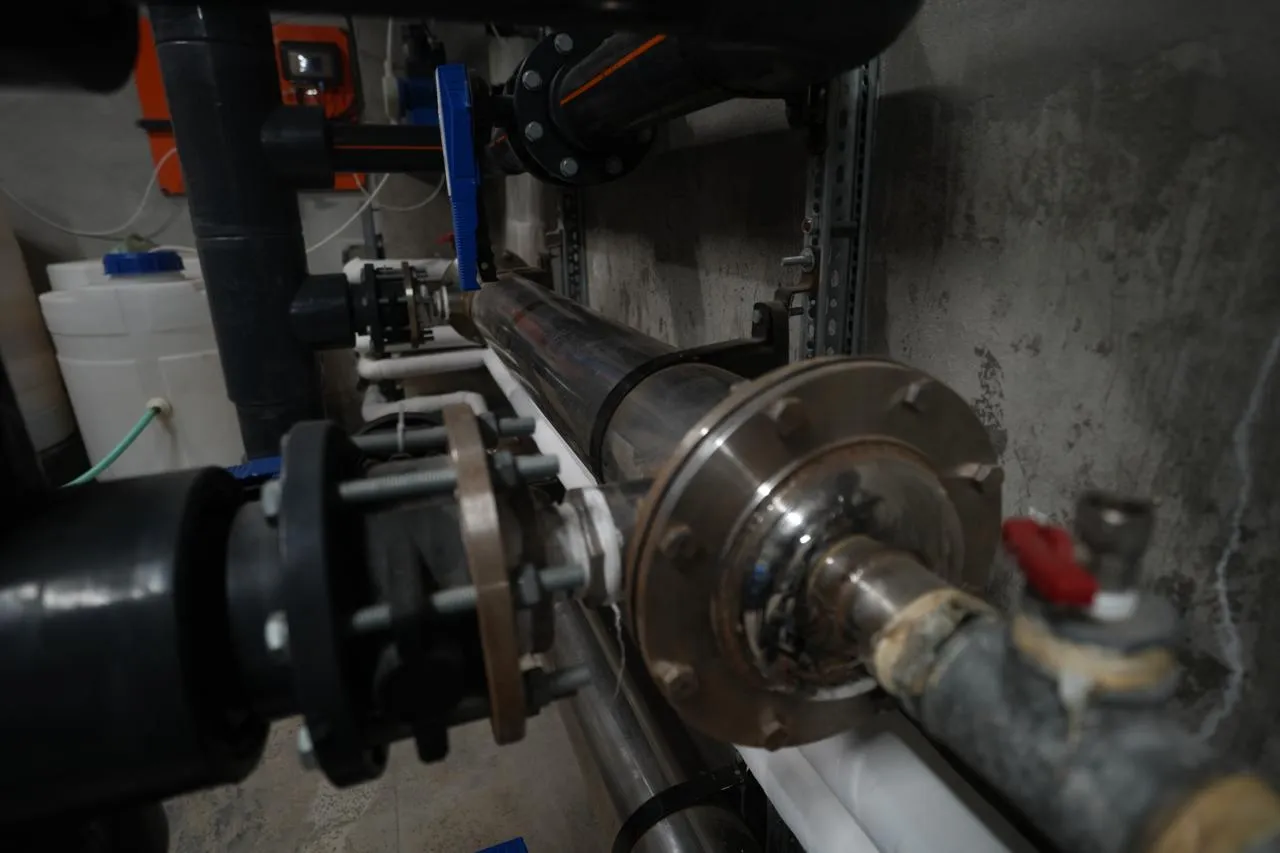

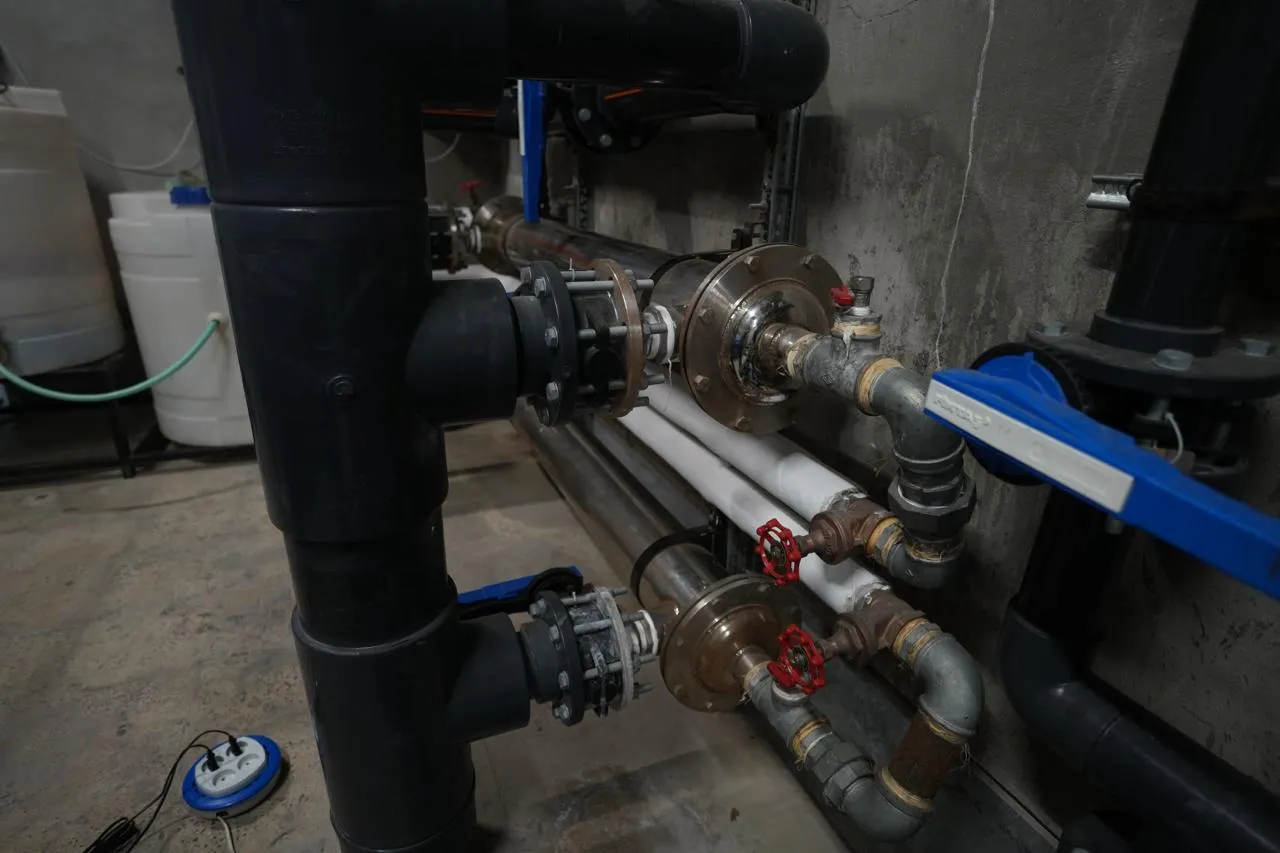

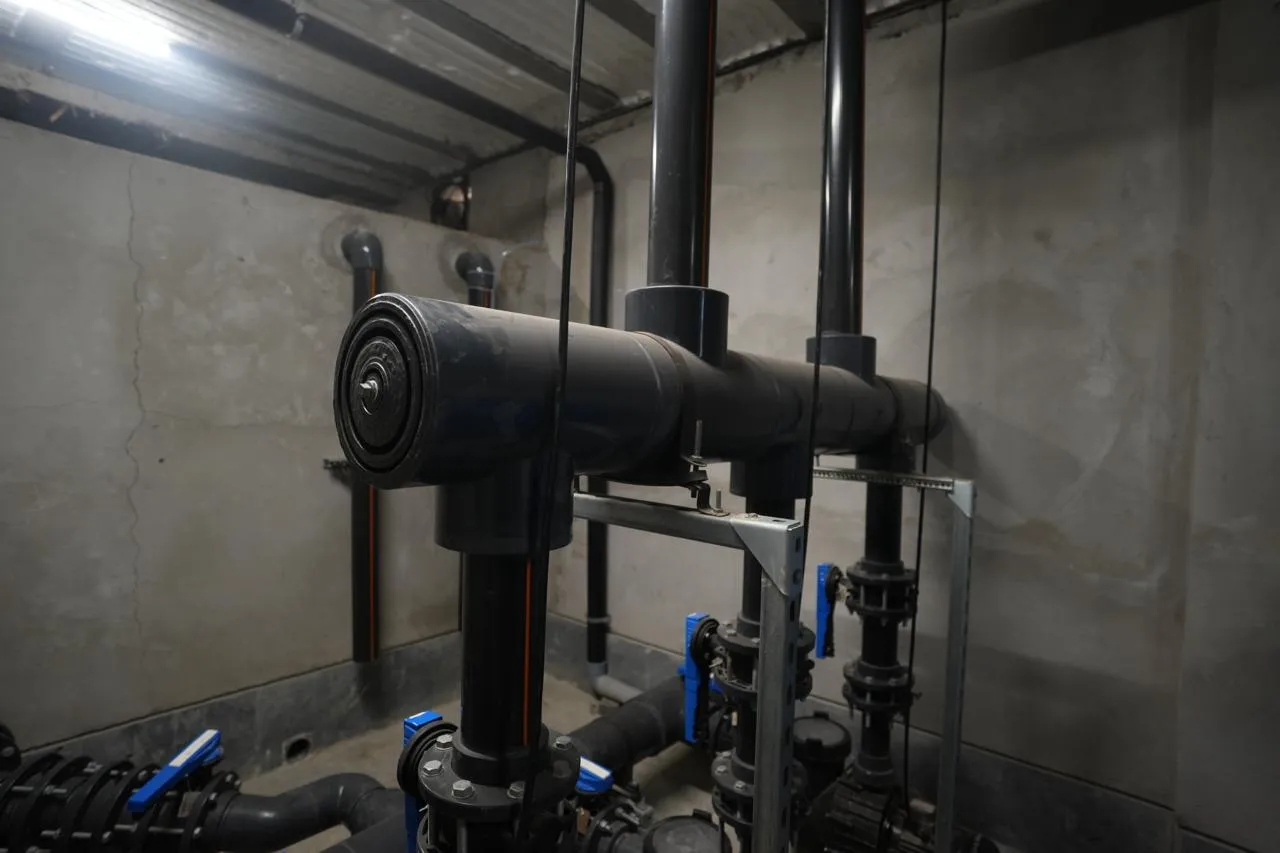

برای گرمایش آب استخر، از مبدل حرارتی TPM PLUS استفاده شده است. این مبدل با بدنه تمام استیل، برای تأمین آب گرم استخر در فصول سرد و اوایل بهار طراحی شده است. با توجه به اینکه مدرسه در منطقه کوهستانی جاجرود قرار دارد و اختلاف دمای شب و روز قابل‌توجه است، کنترل دقیق دمای آب استخر از الزامات اصلی پروژه بوده است. مبدل حرارتی TPM PLUS با بدنه تمام استیل، دوام بالاتری نسبت به مبدل‌های با بدنه غیرفلزی دارد و برای گرمایش استخر در فصول سرد و اوایل بهار گزینه مناسبی است.

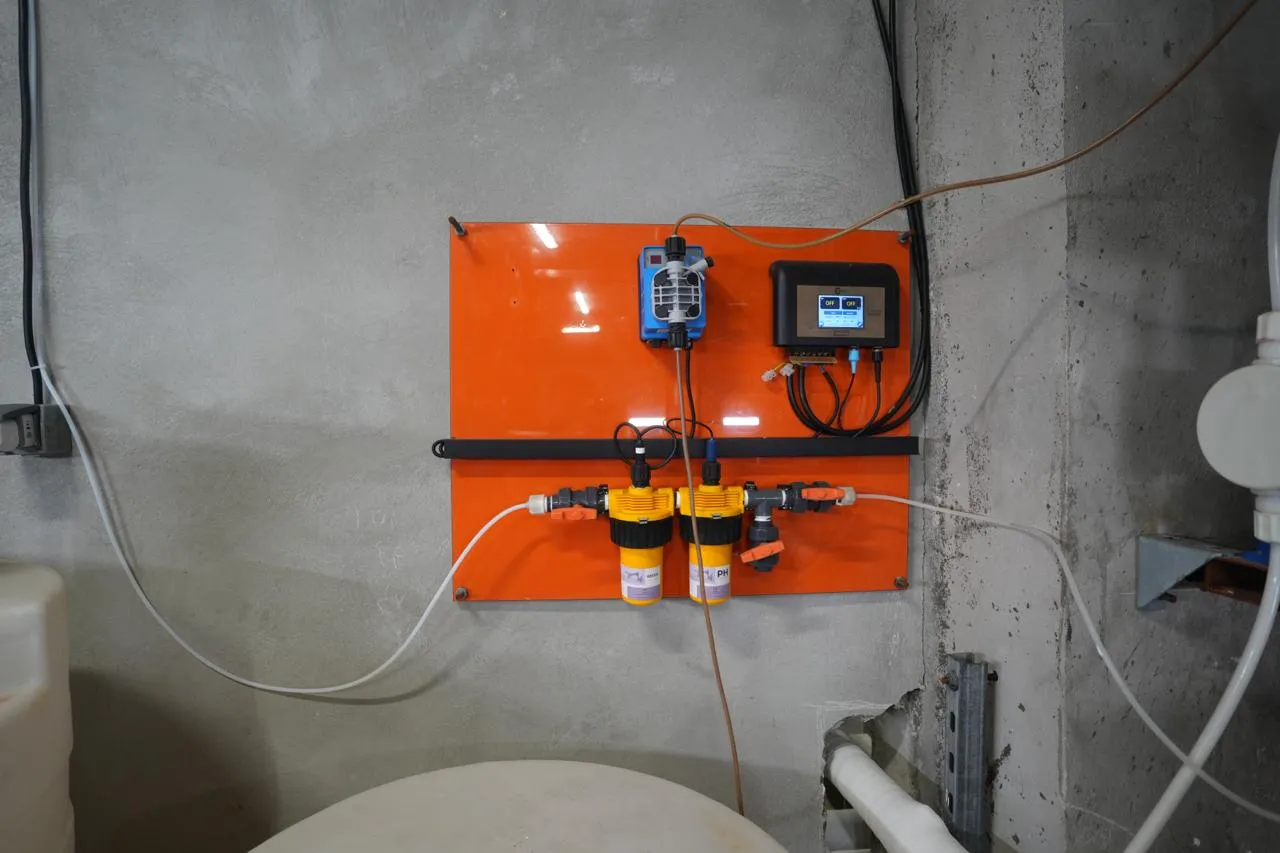

برای گندزدایی و کنترل شیمی آب، از آنالایزر کلر و pH با قابلیت Redox و صفحه لمسی از برند Crystal Pool  استفاده شده است. این سیستم با پایش مداوم سطح کلر و pH آب، امکان کنترل دقیق کیفیت آب را فراهم می‌کند.

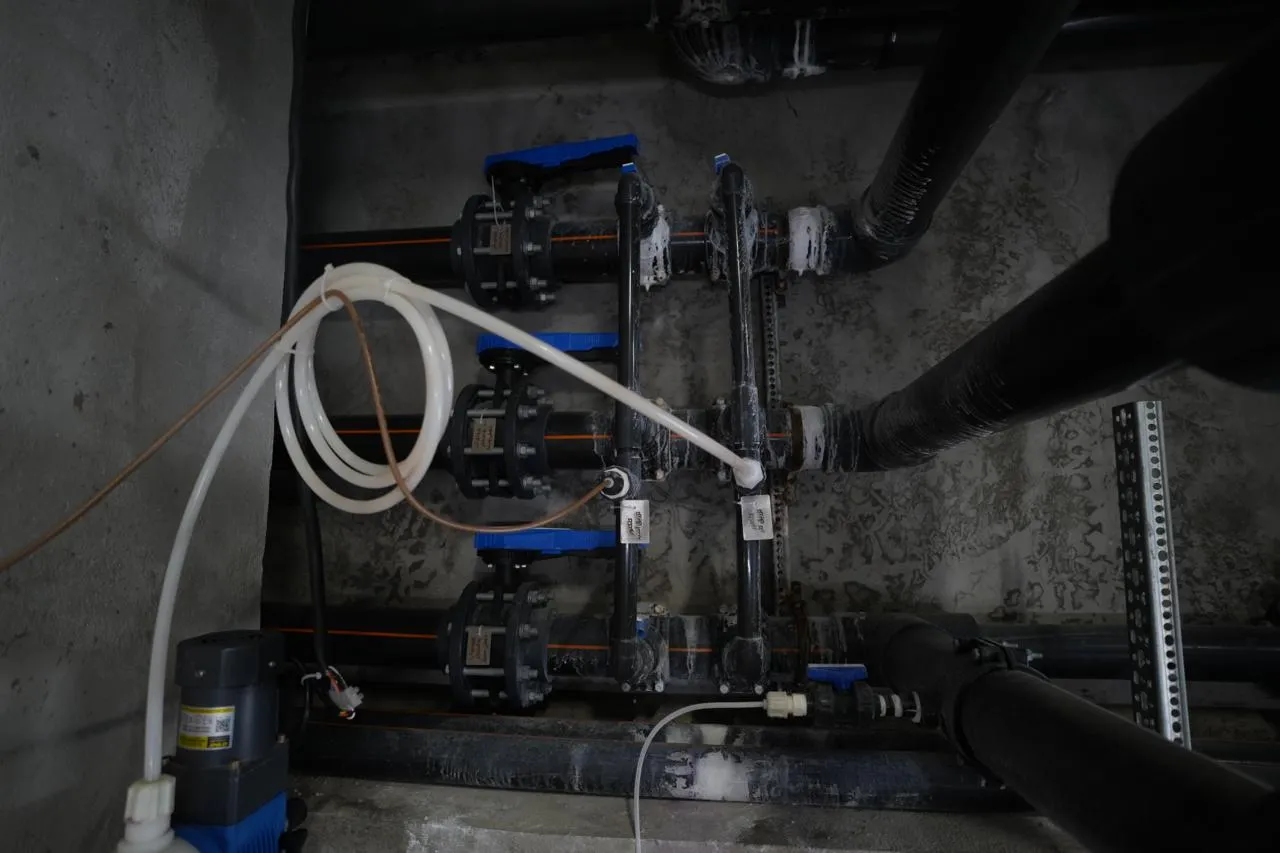

دوزینگ پمپ برند Microdos ساخت ایتالیا، تزریق خودکار مواد شیمیایی را انجام می‌دهد. این دوزینگ پمپ از نوع الکترومغناطیسی با دیافراگم است و با دریافت سیگنال از سنسورها، تزریق را به‌صورت متناسب انجام می‌دهد. هد تزریق آن از جنس PVDF است که در برابر مواد شیمیایی خورنده مقاومت بالایی دارد و یک محصول با کیفیت برای کنترل شیمی آب به حساب می‌آید.

برای فیلتراسیون، سیلیس شیشه‌ای CRYSTALPOOL در دو گرید ۱.۲ تا 2  و  0.6 تا 1.2 در مدار فیلتراسیون به کار رفته است. این سیلیس شیشه‌ای برخلاف بسیاری از مدیاهای شیشه‌ای موجود در بازار که از شیشه بازیافتی تولید می‌شوند، از شیشه خالص و دسته‌اول ساخته شده است که باعث می‌شود بهداشت و ایمنی بسیار بیشتری به دست آمده و ریسک وجود آلودگی‌های باقی‌مانده ناشی از مواد مصرفی قبلی از بین برود. ساختار ویژه دانه‌های شیشه‌ای این سیلیس باعث می‌شود ذرات معلق بهتر در بستر فیلتر به دام بیفتند و در نتیجه نیاز به مواد ضد عفونی کننده به میزان قابل‌توجهی کاهش می یابد.

چالش پروژه و راه‌حل

چالش اصلی این پروژه، نوسان دمای شب و روز در منطقه کوهستانی جاجرود بود. استخر مدرسه روزبه در فصول بهار و تابستان مورد استفاده قرار می‌گیرد، اما در این منطقه، دمای شب تا صبح می‌تواند به میزان قابل‌توجهی افت کند. این نوسان باعث میشد آب استخر در ساعات ابتدایی روز برای استفاده دانش‌آموزان سرد بود و زمان می‌برد تا به دمای مطلوب برسد.

راه‌حل اجرایی:

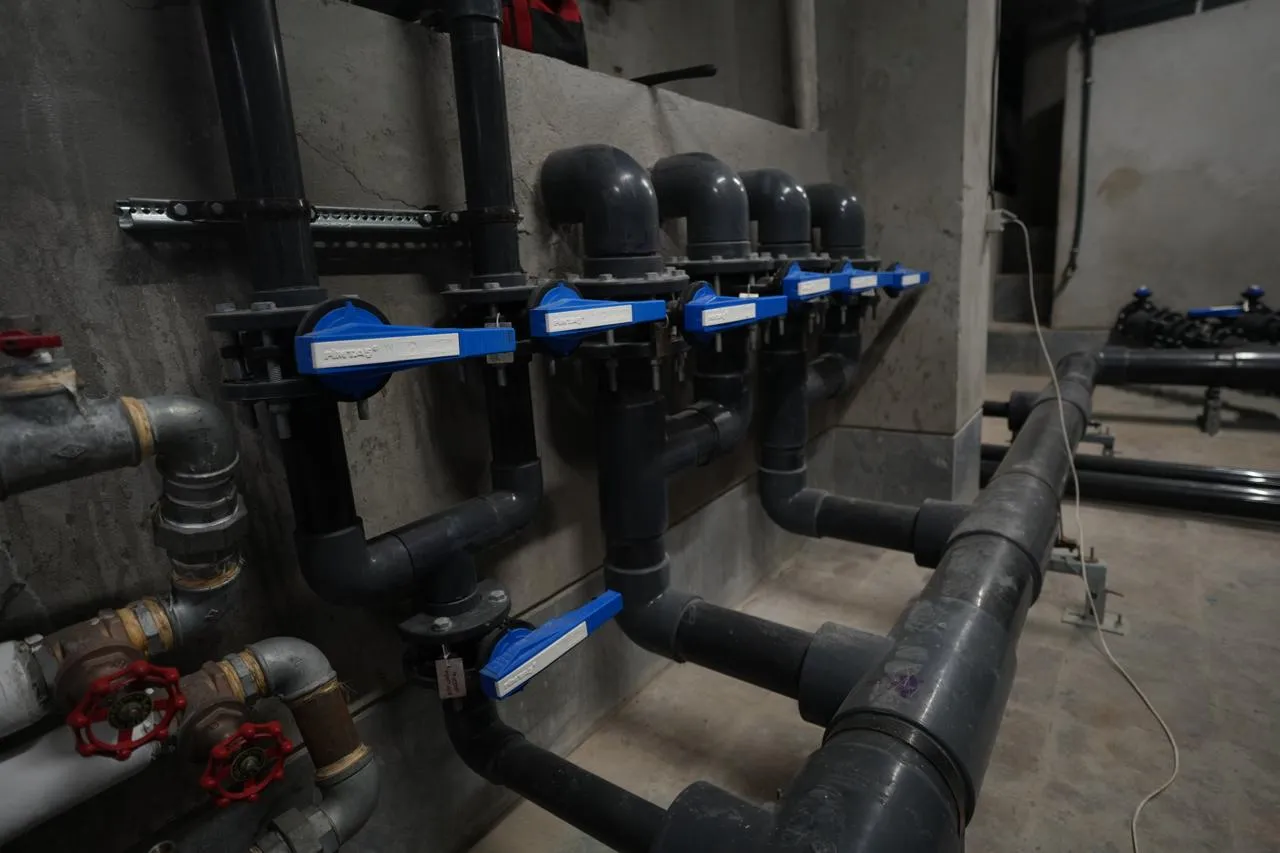

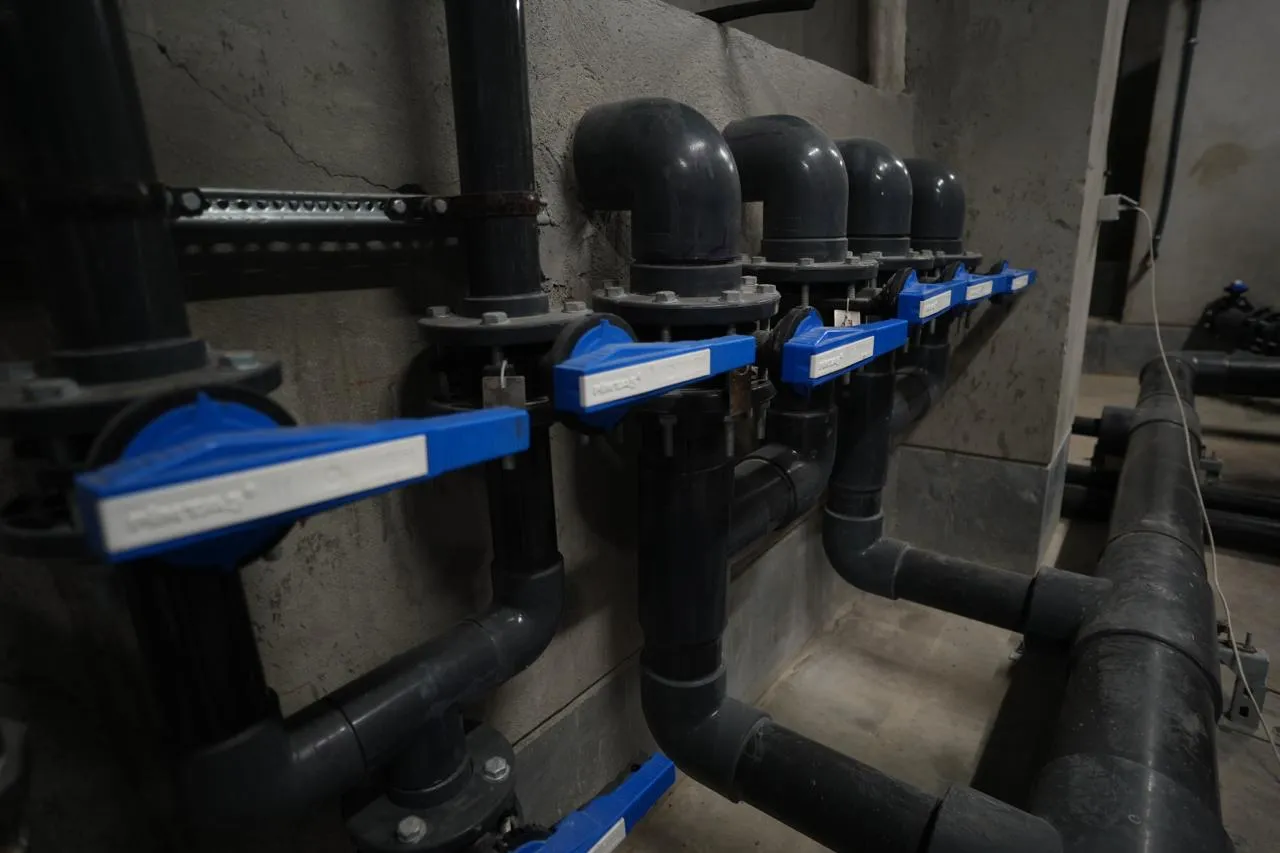

برای حل این مشکل، مدار گرمایش و مدار فیلتراسیون به‌صورت مستقل از هم طراحی شدند تا گرمایش آب بدون توقف انجام شود. این تصمیم به این معنا بود که در ساعات سرد ابتدایی روز، سیستم گرمایش می‌تواند آب را به دمای مطلوب برساند، در حالی که مدار تصفیه همچنان آب را فیلتر می‌کند. به همین دلیل، ظرفیت مبدل حرارتی و پمپ به‌گونه‌ای محاسبه شد که گرمایش آب استخر با حجم حدود ۲۰۰ متر مکعب، در بازه زمانی قابل قبول انجام شود.

علاوه بر این، برای مقابله با نوسان شیمیایی آب، سیستم کنترل شیمی به‌صورت خودکار طراحی شد تا با پایش پیوسته، تزریق مواد را متناسب با شرایط لحظه‌ای انجام دهد.

نظر مدیریت مدرسه روزبه در جاجرود

ما پیش از این با چند پیمانکار برای پروژه‌های عمرانی مدرسه کار کرده بودیم و تجربه‌مان این بود که در پروژه‌های تأسیساتی، مشکل اصلی بعد از تحویل شروع می‌شود؛ یعنی وقتی سیستم راه می‌افتد و کارفرما باید خودش از آن نگهداری کند. برای همین در انتخاب پیمانکار استخر، به‌جای اینکه فقط به قیمت و سرعت نصب نگاه کنیم، به این توجه کردیم که تیم اجرایی چقدر نسبت به شرایط بهره‌برداری پروژه حساس است. تیم صدای آب دریا سوالاتی پرسید و توضیحاتی داد که نشان می‌داد به نوع استفاده از استخر فکر کرده است.

اینکه چه ساعتی از روز استفاده می‌شود، کاربران اصلی چه کسانی هستند و چه فصلی بیشترین بهره‌برداری را دارد. همین دقت در جزئیات باعث شد مطمئن شویم سیستمی که تحویل می‌گیریم، برای همان الگوی استفاده ما طراحی شده است. در مرحله اجرا هم هماهنگی تیم با برنامه کاری اردوگاه خوب بود و کار بدون ایجاد وقفه در فعالیت‌های آموزشی پیش رفت.

درباره پروژه استخر مدرسه روزبه

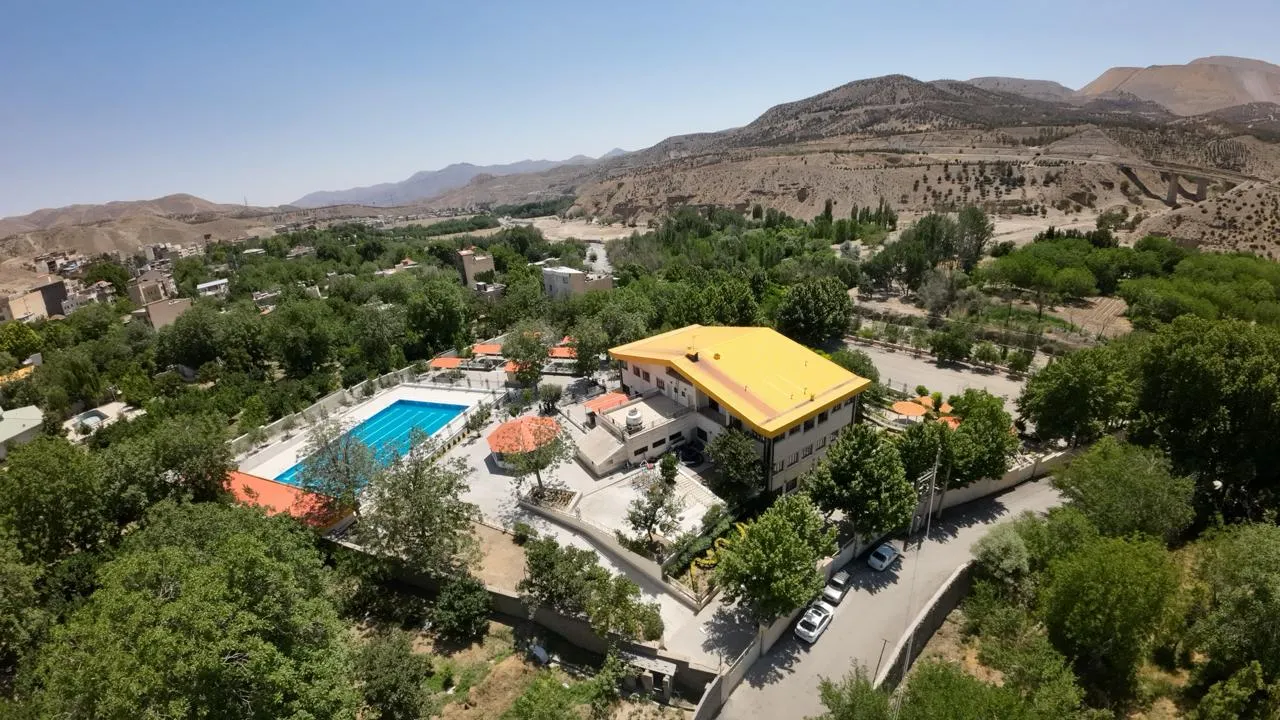

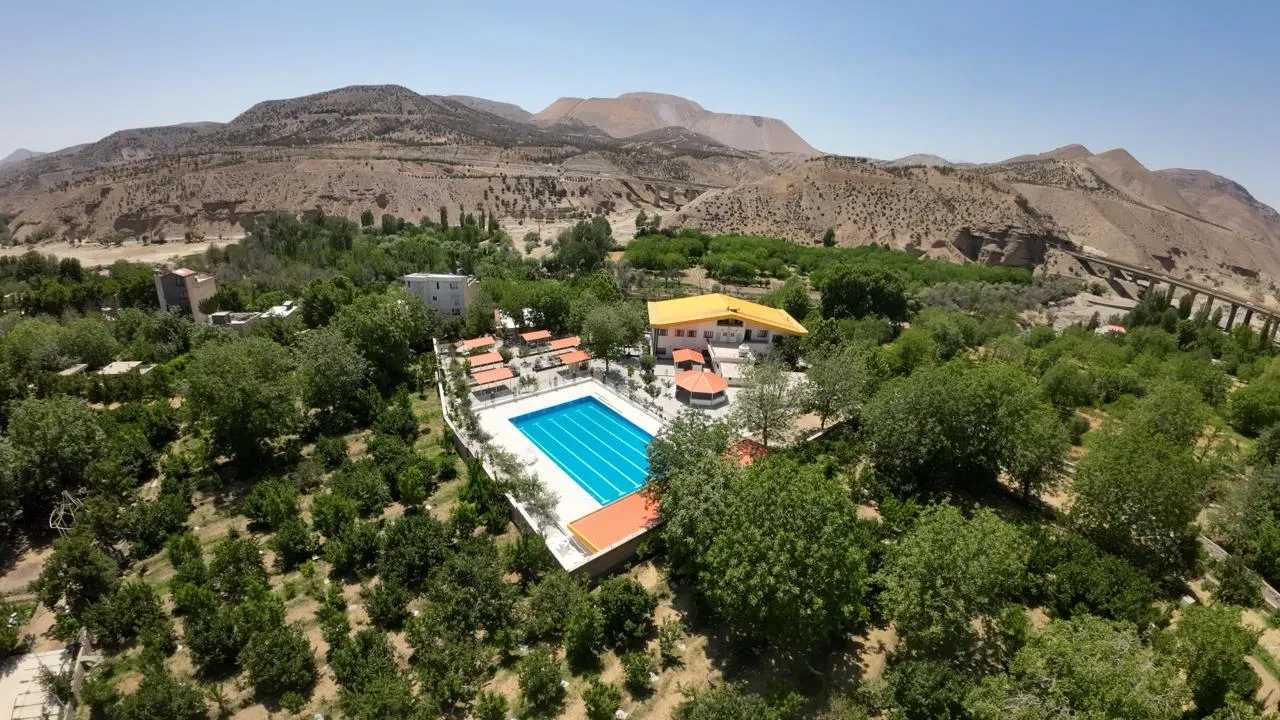

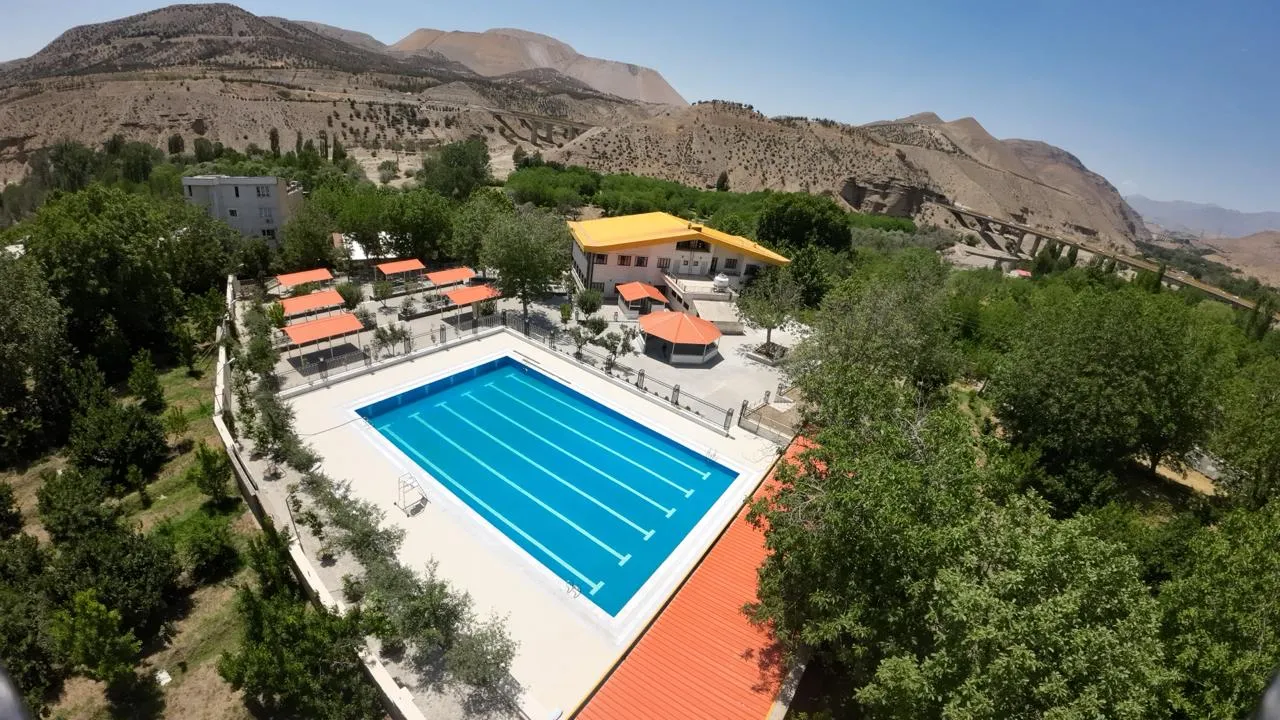

مؤسسه فرهنگی روزبه به آدرس جاجرود – جاده سد لتیان – خیابان شهید صالح‌نژاد – انتهای خیابان سمت چپ، در سال ۱۳۶۸ فعالیت خود را آغاز کرده و به مناسبت بزرگداشت استاد رضا روزبه، نام این آموزگار فداکار را برای خود برگزیده است. این مجتمع آموزشی با هدف ایجاد محیطی برای تربیت و تعلیم دانش‌آموزان تأسیس شده و برنامه‌های آموزشی آن فراتر از محتوای استاندارد وزارت آموزش و پرورش است. استخر این مجموعه در منطقه جاجرود واقع شده است؛ منطقه‌ای ییلاقی با آب‌وهوای کوهستانی.

مدرسه، باشگاه یا هر مجموعه‌ای که استخر آن به‌صورت مداوم و توسط کاربران متعدد استفاده می‌شود، با یک استخر خانگی قابل مقایسه نیست. در این فضاها، ظرفیت تجهیزات، سرعت واکنش سیستم به تغییرات کیفیت آب و انتخاب متریال، همه باید بر اساس شدت بهره‌برداری محاسبه شوند. اگر در حال برنامه‌ریزی برای اجرای استخر در یک مجموعه آموزشی یا ورزشی هستید، پیش از نهایی کردن طرح، درباره الگوی استفاده و ظرفیت مورد نیاز با یک تیم فنی مشورت کنید تا تجهیزات متناسب با همان شرایط انتخاب شود. کارشناسان صدای آب دریا آماده‌اند تا بر اساس نیاز پروژه شما، راهکار مناسب را پیشنهاد دهند.
