پروژه بیمارستان شفایاران نور قم

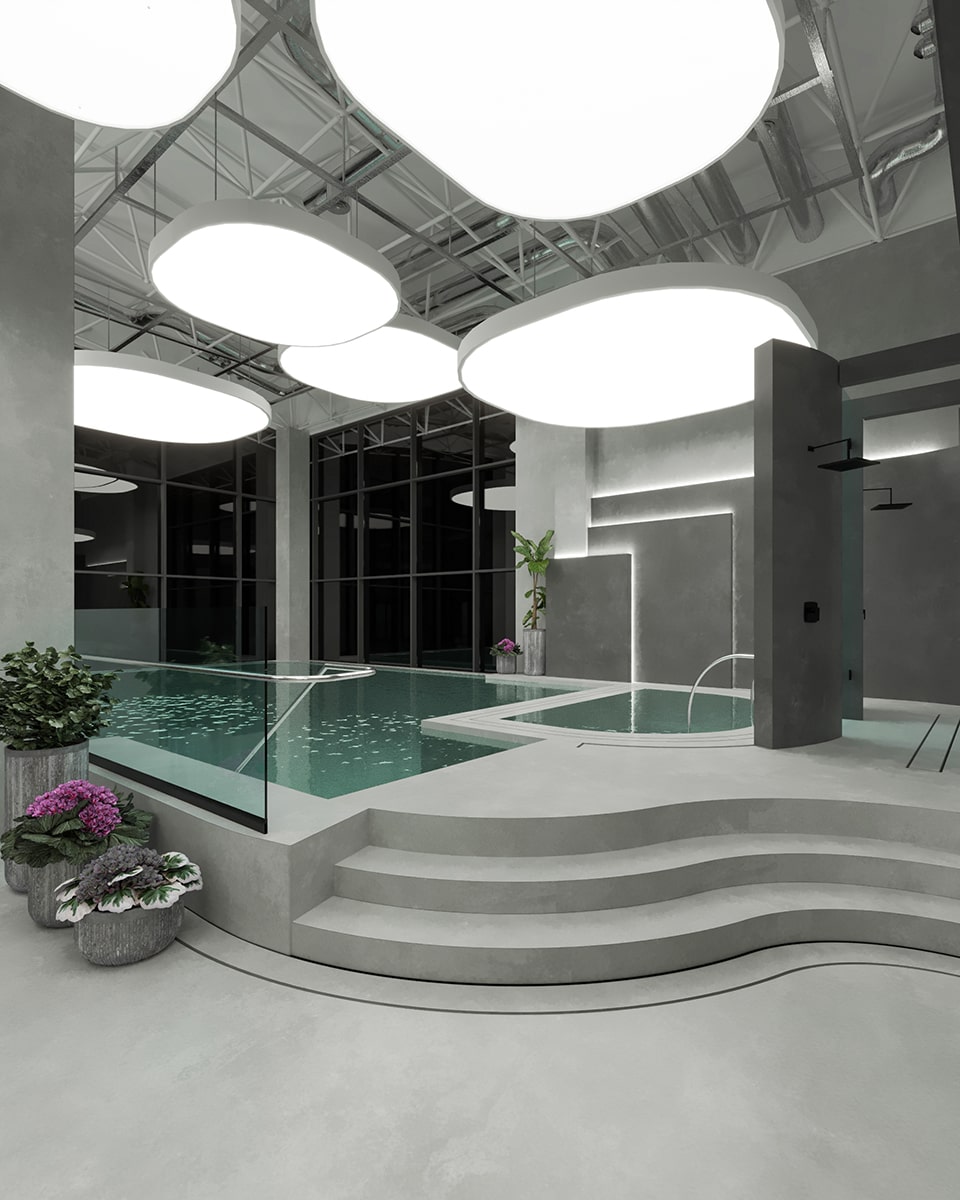

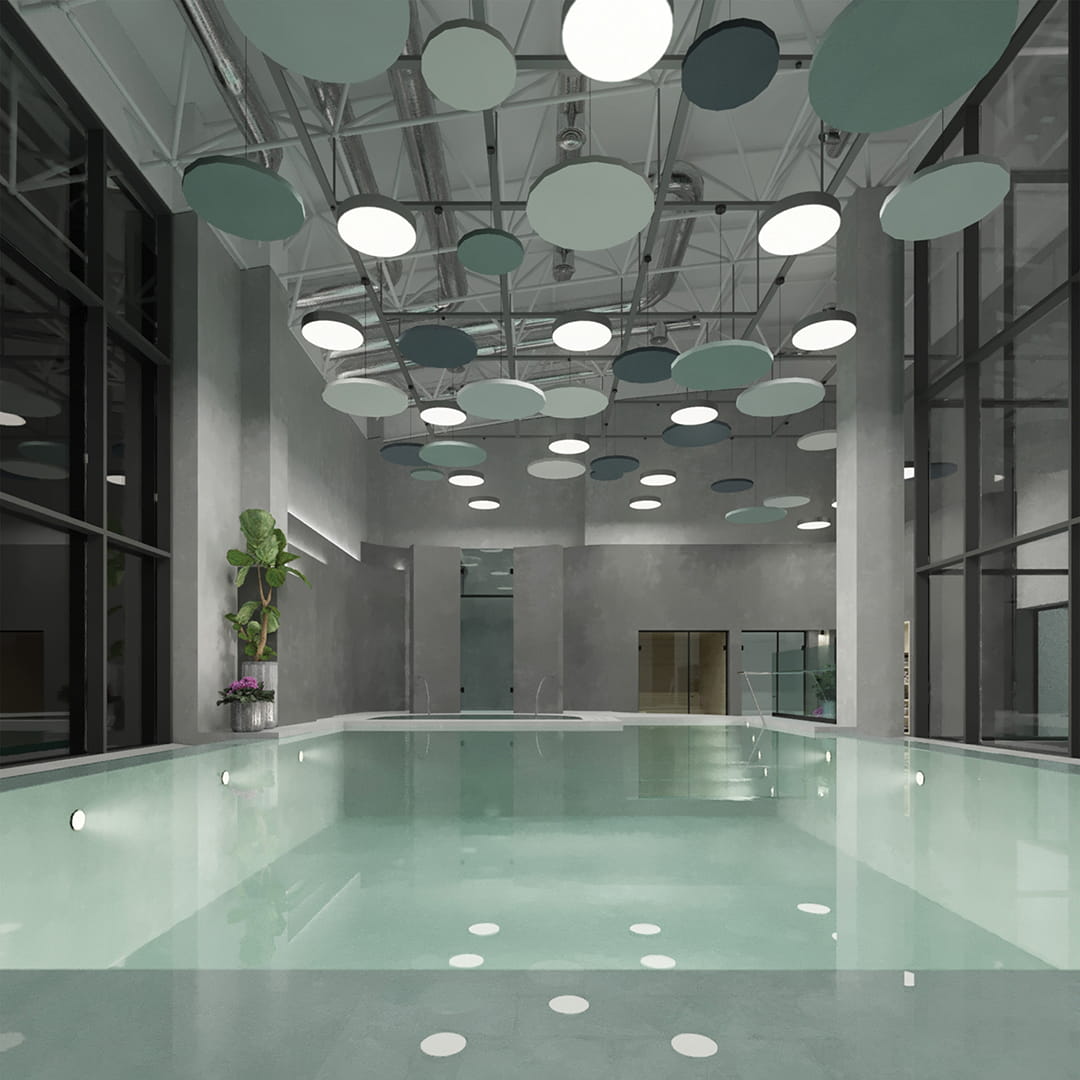

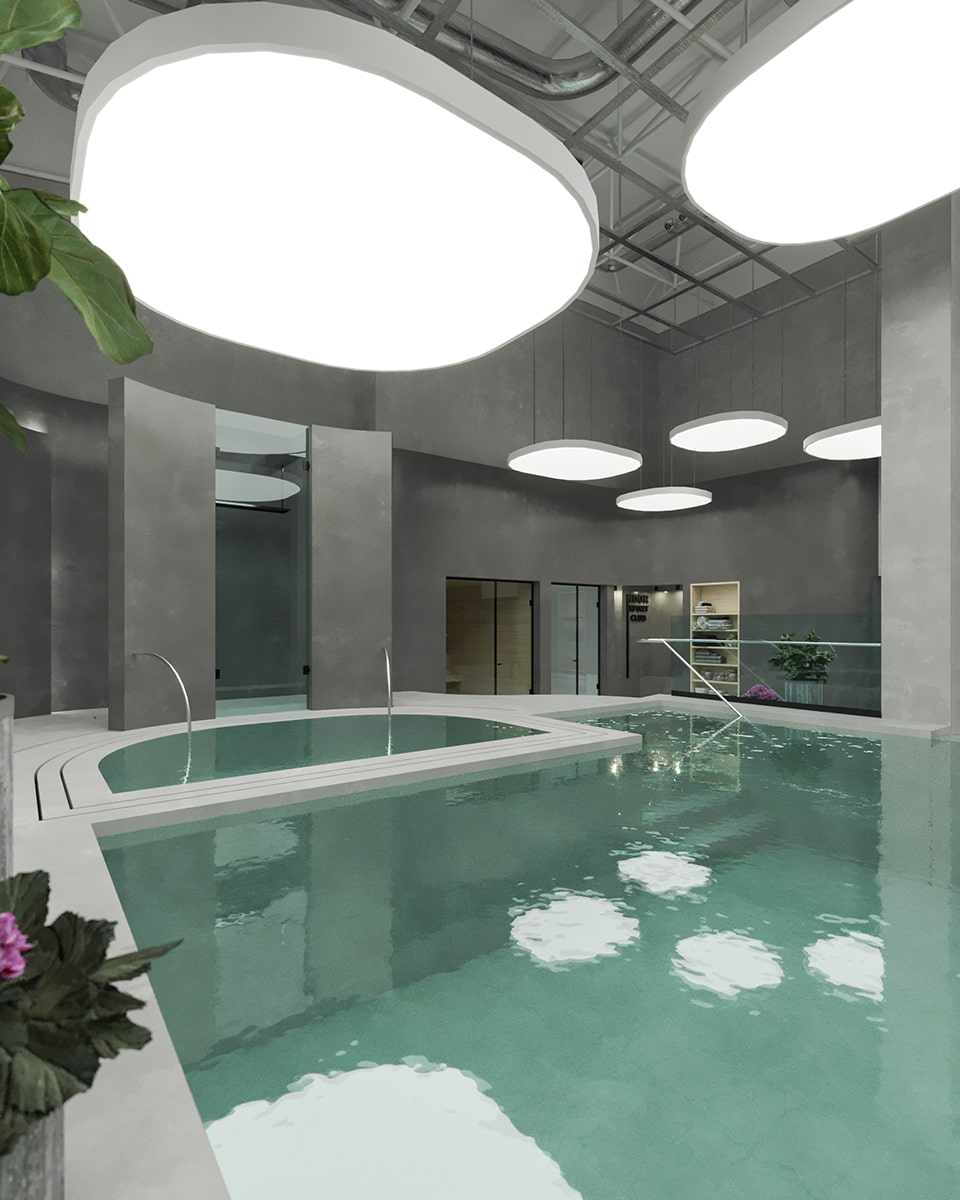

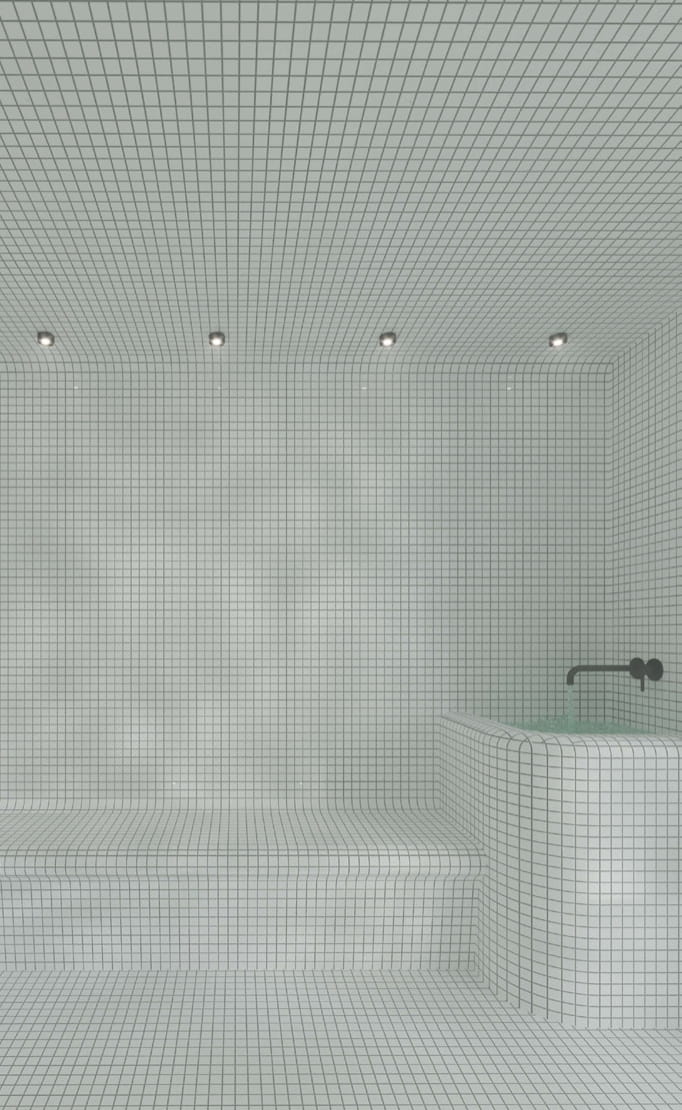

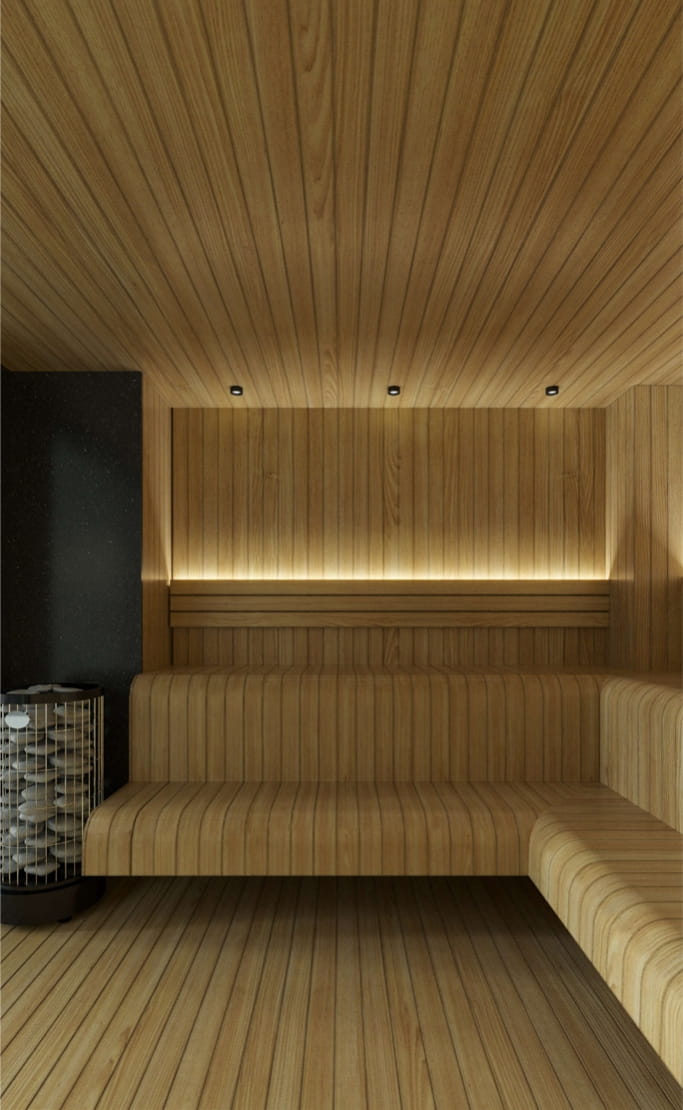

پروژه استخر بیمارستان شفایاران نور قم، شامل طراحی و اجرای کامل تأسیسات مکانیکی و الکتریکی استخر این بیمارستان است که در طبقه سوم مجموعه رفاهی آن قرار دارد. این استخر با دیوارهای شیشه‌ای بلند و چشم‌اندازی بی‌نظیر به مناظر بیرون، شامل استخر اصلی ۱۴×۸ متر، جکوزی ۶ نفره و سوناهای خشک و بخار است. تأمین تجهیزات تخصصی و اجرای این پروژه به صورت کامل توسط شرکت صدای آب دریا انجام شده است.

مشخصات فنی پروژه بیمارستان شفایاران نور قم

بیمارستان شفایاران نور با بخش‌های آبی متنوع و تجهیزاتی که برای کاربری عمومی و درمانی انتخاب شده‌اند، تجهیز شده است. جدول زیر تجهیزات استفاده‌شده در این پروژه را نشان می‌دهد.

پمپ تصفیه Speck BADU SuperPro 23 و 19

پمپ‌های BADU SuperPro ساخت برند Speck آلمان، از نوع خودمکش با پیش‌فیلتر ۳ لیتری و درپوش شفاف هستند. بدنه، پروانه و دیفیوزر آن‌ها از پلی‌پروپیلن تقویت‌شده با فایبرگلاس ساخته شده که در برابر مواد شیمیایی استخر بسیار مقاوم است و برای آب شور تا غلظت ۵ گرم بر لیتر مناسب است.

مدل SuperPro 23  با توان ۱.۵ اسب بخار، حداکثر دبی ۳۱ متر مکعب بر ساعت و دبی ۲۳ متر مکعب در هد ۸ متر، برای استخرهایی با حجم ۳۵ تا ۵۵ متر مکعب مناسب است. مدل SuperPro 19  با توان ۰.۸ کیلووات نیز برای استخرهای کوچک‌تر طراحی شده و دبی ۱۹ متر مکعب بر ساعت را تأمین می‌کند.

استخر این بیمارستان با کاربری عمومی و درمانی، نیاز به پمپ‌هایی با دبی بالا و کارکرد مداوم داشت. مدل SuperPro 23 برای مدار اصلی استخر انتخاب شد تا گردش آب در ابعاد ۱۴×۸ متر به‌درستی تأمین شود. مدل SuperPro 19 نیز برای مدار جکوزی ۶ نفره به کار رفت تا این بخش مستقل از استخر، چرخش آب خود را داشته باشد. جداسازی کامل الکتریکی و سازگاری با کلرزن نمکی نیز باعث دوام بالای این پمپ‌ها در موتورخانه بیمارستان می‌شد.

فیلتر شنی MEGA POOL XA650

فیلتر شنی MEGA POOL مدل XA650 با بدنه فایبرگلاس تقویت‌شده با پلی‌استر رزین دولایه و ژل‌کوت داخلی ساخته شده است. این فیلتر مجهز به شیر ۶ راهه است و درب پلی‌کربنات شفاف آن امکان بازدید بصری از داخل مخزن را فراهم می‌کند. قطر بدنه آن ۶۵۰ میلی‌متر، آبدهی آن ۱۵ متر مکعب بر ساعت و حداکثر فشار کاری آن ۲.۵ بار است.

استخر این بیمارستان با ابعاد ۱۴×۸ متر، حجم آبی در محدوده استخرهای عمومی دارد و به فیلتری نیاز بود که با دبی پمپ اصلی هماهنگ باشد.

مدل XA650 با آبدهی ۱۵ متر مکعب بر ساعت، ظرفیت لازم برای گردش و تصفیه این حجم از آب را در بازه زمانی استاندارد تأمین می‌کرد. طراحی شیر از بغل این فیلتر، دسترسی به داخل مخزن برای تعویض سیلیس را بدون جدا کردن شیر و اتصالات ممکن می‌ساخت که این ویژگی در موتورخانه بیمارستان با فضای محدود و تجهیزات متعدد، سرویس دوره‌ای را بسیار ساده‌تر می‌کرد. بدنه فایبرگلاس با ژل‌کوت داخلی نیز برای محیط مرطوب موتورخانه و تماس مداوم با آب کلرزده، مناسب بود. ضمن اینکه گارانتی ۵ ساله بدنه، خیال کارفرما را از بابت پشتیبانی بلندمدت راحت کرد.

مبدل حرارتی Bowman مدل F100-5114-2S

مبدل حرارتی Bowman ساخت انگلستان، از نوع پوسته و لوله با طراحی Multi Tube است. این مدل می‌تواند تا ۱۰۰ کیلووات انرژی حرارتی را از آب بویلر ۸۲ درجه به آب استخر منتقل کند و ساختار داخلی آن شامل دسته‌ای از لوله‌ها و بافل‌های هدایت ‌کننده است که سطح تبادل حرارتی مؤثر را به حداکثر می ‌رساند و همین ویژگی باعث می‌شود آب استخر تا سه برابر سریع‌تر از برخی رقبا گرم شود.

استخر این بیمارستان، حجم آبی در محدوده استخرهای متوسط دارد و این مبدل با توانایی پوشش استخرهایی تا ۱۸۰ متر مکعب، دقیقاً برای این حجم از آب طراحی شده است. ساختار پوسته و لوله با تعداد بالای لوله‌های داخلی، سرعت گرمایش آب را بالا می‌برد و برای یک مرکز درمانی که استخر آن باید در ساعات مشخصی آماده استفاده باشد، اهمیت ویژه ای دارد. قابلیت جداسازی دسته لوله، سرویس دوره‌ای را برای تیم فنی ساده می‌کرد و نیازی به توقف طولانی سیستم برای رسوب‌زدایی نبود.

کلرزن نمکی  BSPOOL EVO BASIC 35

کلرزن نمکی EVO BASIC از برند BSPOOL اسپانیا، با ظرفیت تولید ۳۵ گرم کلر بر ساعت و مصرف حداکثر ۲۶۳ وات انتخاب شده است. این دستگاه نمک محلول در آب را طی الکترولیز به کلر تبدیل می‌کند و آب بهتری برای کاربران فراهم می‌سازد.  این دستگاه با الکترولیز نمک محلول در آب، اسید تولید می‌کند و شما را از خرید و نگهداری قرص کلر بی‌نیاز می‌سازد.

در یک مرکز درمانی که کاربران استخر آن بیماران و همراهانشان یا کارکنان هستند، کیفیت آب و ملایم بودن آن نسبت به پوست و چشم، اهمیت دوچندان دارد. کلرزن EVO BASIC 35 با تولید پیوسته کلر، سطح گندزدایی را در تمام ساعات بهره‌برداری پایدار نگه می‌دارد و آب ملایم‌تری نسبت به کلرزنی شیمیایی فراهم می‌کند. سیستم قطع خودکار و شستشوی خودکار سل نیز برای موتورخانه‌ای که تحت نظارت دائم نیست بسیار اهمیت دارد.

دوزینگ پمپ میکرودوز  ME1-CA

دوزینگ پمپ برند Microdos سری ME1-CA ساخت ایتالیا، یک پمپ تزریق الکترومغناطیسی است که برای تزریق دقیق و پیوسته مواد شیمیایی به آب طراحی شده است. این پمپ در خطوط استخر و جکوزی، وظیفه تزریق اسید برای تنظیم pH و همچنین تزریق مواد گندزدا را بر عهده دارد و در سیستم‌های مجهز به کلرزن نمکی نیز برای رسوب‌زدایی سل الکترولیز کاربرد دارد.

بدنه آن از پلی‌پروپیلن تقویت‌شده ساخته شده که در برابر رطوبت و مواد شیمیایی بسیار مقاوم است و هد تزریق آن از جنس PVDF است تا در برابر مواد خورنده مانند اسید و کلر دوام بالایی داشته باشد.

مدل استفاده‌شده در این پروژه، ظرفیت ۵ لیتر بر ساعت و حداکثر فشار کاری ۹ بار را دارد. از آنجا که در این پروژه، استخر با کلرزن نمکی گندزدایی می‌شود و همین موضوع، نیاز به تزریق دقیق اسید برای تنظیم pH را ضروری می‌کند. چون میکرودوز ME1-CA با دبی ۵ لیتر بر ساعت و فشار ۹ بار، دقیقاً برای تزریق اسید در استخرهای مجهز به کلرزن نمکی طراحی شده است و با آنالایزر سیستم گندزدایی هماهنگ کار می‌کند تا pH آب در محدوده مطلوب باقی بماند. دبی قابل تنظیم و عملکرد کم‌صدا و دقیق آن، کنترل پیوسته شیمی آب را در یک مرکز درمانی که کاربران آن به کیفیت آب حساس هستند، آسان می‌سازد.

دستگاه گندزدایی UV-C Salt Water برند Filtreau

این دستگاه از برند FILTREAU، با تولید اشعه UV-C در طول موج دقیق ۲۵۳.۷ نانومتر، باکتری‌ها، ویروس‌ها، قارچ‌ها و جلبک‌ها را از بین می‌برد. این دستگاه به‌طور ویژه برای استخرهایی طراحی شده است که از آب شور یا سیستم کلرزن نمکی استفاده می‌کنند و به عنوان مکمل برای این نوع گندزدایی عمل می‌نماید. محفظه آن از جنس UPVC مقاوم در برابر آب شور ساخته شده و طراحی محفظه بزرگ آن، زمان تماس آب با اشعه UV-C را افزایش می‌دهد و راندمان ضدعفونی را بهبود می‌بخشد. لامپ UV-C دستگاه با طول عمر ۱۲,۰۰۰ ساعت و هماهنگی کامل با پنل الکترونیکی، عملکردی بسیار عالی و پایدار دارد.
در این پروژه، استخر با کلرزن نمکی گندزدایی می‌شود و آب استخر دارای نمک محلول است. دستگاه UV-C Salt Water دقیقاً برای همین شرایط طراحی شده و محفظه UPVC آن در برابر خوردگی ناشی از آب شور مقاوم است. این ویژگی باعث می‌شود دستگاه در کنار کلرزن نمکی، بدون آسیب‌دیدن، گندزدایی مکمل را انجام دهد و میکروب آب را کاهش دهد. ضمن اینکه استفاده از این دستگاه می‌تواند مصرف کلر و سایر مواد شیمیایی را به میزان قابل‌توجهی کاهش دهد و محیطی ایمن‌تر برای شناگران فراهم کند.

آنالایزر کلر و pH با قابلیت Redox و صفحه لمسی

آنالایزر کلر و pH با قابلیت Redox و صفحه لمسی از برند Crystalpool، امکان پایش مداوم سطح کلر و pH آب را فراهم می‌کند. قابلیت Redox قدرت گندزدایی واقعی آب را می‌سنجد و صفحه لمسی رنگی آن نیز کار با دستگاه را ساده می‌کند. قابلیت اندازه ‌گیری Redox به این معناست که دستگاه فقط میزان کلر را نمی‌سنجد، بلکه قدرت گندزدایی واقعی آب را هم ارزیابی می‌کند و بر همین اساس، تزریق مواد شیمیایی را به‌صورت دقیق و خودکار انجام می‌دهد.

در بیمارستانی که استخر آن به‌صورت روزانه و توسط گروه‌های مختلف استفاده می‌شود، این پایش پیوسته و خودکار، جایگزین نظارت انسانی دائمی می‌شود و احتمال خطا را به حداقل می‌رساند. قابلیت اتصال به BMS نیز به تیم فنی بیمارستان اجازه می‌دهد بدون حضور در موتورخانه، از وضعیت کیفیت آب مطلع شود و در صورت بروز هرگونه مشکلی، سریع اقدامات لازم را به عمل آورند.

الکتروپمپ‌های Grundfos TP80  و  کالپدا رایان NFV32  و NCe180

پمپ خطی Grundfos مدل TP 80 یک پمپ سانتریفیوژ تک‌پروانه و خطی با اتصالات فلنچی است که برای سیستم‌های گرمایش، سرمایش و چرخش آب طراحی شده است و در اینجا برای تأمین فشار و دبی آب در مدار جت‌های استخر و جکوزی استفاده شده است. این سری از پمپ‌های سانتریفیوژ خطی با نصب عمودی، فضای استفاده شده در موتورخانه را به حداقل می‌رساند و جریان آب را بدون نیاز به پیچیدگی اضافی در لوله‌کشی، مستقیم از پایین به بالا هدایت می‌کند. الکتروپمپ های کالپدا رایان نیز برای مدارهای گرمایشی و چرخش آب به کار رفته‌اند. محدوده دمای سیال آن از منفی ۱۰ تا مثبت ۹۰ درجه سانتی‌گراد و حداکثر فشار کاری آن ۱۰ بار است.

الکتروپمپ خطی کالپدا رایان مدل NFV 32 نیز از نوع سانتریفیوژ تک‌پروانه عمودی با اتصال فلنچی است. در این سری، پمپ و الکتروموتور با دو فلنچ به یکدیگر متصل می‌شوند و همین موضوع، مشکلاتی مانند عدم هم‌محوری و لرزش را حذف می‌کند و نیازی به شاسی و کوپلینگ اضافی نیست. شفت پمپ از استنلس استیل و سیل مکانیکی آن برای آب تمیز طراحی شده است.

الکتروپمپ کالپدا رایان مدل NCE 180 نیز از سری پمپ‌های خطی با اتصال فلنچی است که برای گردش آب در مدارهای گرمایشی و سرمایشی استفاده می‌شود. طراحی خطی و نصب عمودی آن، مشابه مدل NFV، فضای اشغالی را در موتورخانه به حداقل می‌رساند و برای کارکرد دائم در یک مدار بسته مناسب است. انتخاب این ترکیب باعث شد که هر بخش از مجموعه، یعنی استخر اصلی و جکوزی، پمپ متناسب با حجم و نیاز خودش را داشته باشد و در عین حال، سرویس و نگهداری هر کدام برای تیم فنی بیمارستان ساده‌تر باشد.

سیستم سختی‌گیر و فیلتر پیش ‌تصفیه

سیستم سختی‌گیر WATER SOFTENER GRAIN یک سختی‌گیر رزینی است که با استفاده از فرآیند تبادل یونی، یون‌های کلسیم و منیزیم را از آب حذف کرده و جای آن‌ها یون سدیم قرار می‌دهد. بدنه آن از جنس فایبرگلاس سه لایه است که در برابر خوردگی، زنگ‌زدگی و مواد شیمیایی مقاومت بالایی دارد و از نظر وزنی نیز بسیار سبک‌تر از مخازن فلزی است. ظرفیت ۳۰,۰۰۰ گرین برای یک استخر با کاربری عمومی و حجم متوسط، ظرفیت مناسبی بود تا آب ورودی را قبل از رسیدن به مدار تصفیه و گرمایش، آماده کند.

فیلتر پیش‌تصفیه سه مرحله‌ای نیز اولین سد دفاعی در مسیر آب ورودی به استخر است. ساختار سه مرحله‌ای آن شامل فیلترهای الیافی برای حذف ذرات معلق، کربن فعال برای جذب کلر، بو و مواد آلی، و یک مرحله ریزتر برای حذف ناخالصی‌های باقی‌مانده است. هدف اصلی این دستگاه، محافظت از رزین سختی‌گیر و تجهیزات بعدی مانند پمپ‌ها و فیلتر شنی است تا عمر مفید آن‌ها کاهش پیدا نکند.

آب ورودی به استخر، اگر دارای سختی بالایی باشد، باعث ایجاد رسوب روی سطوح داخلی لوله‌ها، مبدل حرارتی و بدنه استخر می‌شود. این رسوب‌ها به‌مرور زمان راندمان انتقال حرارت را کاهش می‌دهند و هزینه‌های نگهداری را بالا می‌برند. استفاده از سختی‌گیر، به‌ویژه برای محافظت از مبدل حرارتی Bowman که گران‌قیمت‌ترین تجهیز مدار گرمایش است، ضروری بود.

سیلیس شیشه‌ای  MEGA CLEAR

سیلیس شیشه‌ای MEGA CLEAR از شیشه فرآوری‌شده تولید می‌شود و ساختار دانه‌های آن به‌گونه‌ای است که ذرات بزرگ‌تر از ۳ میکرون را در شرایط بهینه حذف می‌کند. سطح صاف و میکروسکوپی این دانه‌ها از چسبیدن باکتری‌ها به بستر فیلتر جلوگیری می‌کند و در نهایت نیاز به مصرف مواد شیمیایی گندزدایی را کاهش می‌دهد. این مدیا با فناوری‌های گندزدایی مختلف از جمله ازن، الکترولیز نمکی و اشعه فرابنفش سازگار است و حداقل طول عمر آن ۱۰ سال است.

در این پروژه، فیلتر شنی MEGA POOL XA650 با سیلیس شیشه‌ای پر شده است. دقت فیلتراسیون بالاتر این مدیا باعث می‌شود آب زلال‌تری وارد مدار شود و بار کاری دستگاه UV و کلرزن نمکی کاهش یابد. چون در این بیمارستان، دستگاه UV به عنوان گندزدایی مکمل در مدار قرار دارد، هرچه ذرات معلق و بار میکروبی کمتری به آن برسد، راندمان تابش UV بالاتر می‌رود و عمر لامپ آن افزایش پیدا می‌کند و نیاز به بک‌واش‌های مکرر و مصرف مواد شیمیایی نیز کمتر می‌شود

چالش پروژه و راه‌ حل

چالش اصلی این پروژه، تأمین کیفیت آب پایدار برای یک استخر بیمارستانی بود که کاربران آن بیماران و یا کادر بیمارستان هستند و به استانداردهای بهداشتی سختگیرانه‌ای نیاز دارد. علاوه بر این، استخر در طبقه سوم مجموعه قرار داشت و سیستم تصفیه باید بدون ایجاد مزاحمت برای سایر بخش‌ها کار می‌کرد.

راه‌حل اجرایی:

برای حل این مشکل، سیستم تصفیه چندلایه‌ای طراحی شد. فیلتر پیش‌تصفیه سه مرحله‌ای و سختی‌گیر، آب ورودی را آماده می‌کنند. فیلتر شنی MEGA POOL با سیلیس شیشه‌ای، ذرات ریز را حذف می‌کند. کلرزن نمکی و دستگاه UV به‌صورت مکمل، بار میکروبی آب را کاهش می‌دهند و آنالایزر Crystalpool کیفیت آب را به‌صورت پیوسته پایش و تنظیم می‌کند. شیر اتوماتیک Besgo نیز بک‌واش فیلتر را بدون دخالت دستی انجام می‌دهد تا موتورخانه بدون نظارت دائم کار کند.

نظر مدیریت بیمارستان نور قم

در پروژه استخر بیمارستان، دغدغه ما فقط کیفیت و ایمنی نبود. به عنوان یک مجموعه درمانی، مدیریت هزینه‌ها و بهینه‌سازی بودجه هم برای ما اهمیت زیادی داشت. تیم صدای آب دریا این موضوع را درک کرد و به جای پیشنهاد صرفاً گران‌ترین تجهیزات، راهکارهایی ارائه داد که از نظر فنی دقیق و از نظر اقتصادی نیز برای بیمارستان قابل توجیه باشد.

انتخاب تجهیزاتی که در عین کارایی بالا، هزینه نگهداری و تعویض قطعاتشان در بلندمدت منطقی باشد، یکی از نقاط قوت این همکاری بود. به همین دلیل، ما اطمینان داشتیم که با توجه به بودجه تعیین‌شده، بهترین ترکیب ممکن از نظر کیفیت و دوام برای استخر بیمارستان انتخاب شده است. این رویکرد متعادل، در کنار اجرای منظم و پشتیبانی فنی، باعث شد که از نتیجه کار رضایت کامل داشته باشیم.

درباره پروژه بیمارستان شفایاران نور

بیمارستان نور در شهر قم به آدرس میدان مرجعیت، بلوار آیت ا… بروجردی واقع شده است. استخر این بیمارستان در طبقه سوم مجموعه رفاهی آن قرار دارد و شامل استخر اصلی ۱۴×۸ متر، جکوزی ۶ نفره و سوناهای خشک و بخار است. تأمین تجهیزات و اجرای تأسیسات این پروژه توسط شرکت صدای آب دریا انجام شد.

اگر شما نیز در حال برنامه‌ ریزی برای اجرای استخری در یک مرکز درمانی یا مجموعه عمومی هستید، انتخاب تجهیزاتی که کنترل کیفیت آب را به ‌صورت خودکار انجام دهند و نیاز به نظارت مداوم انسانی را کاهش دهند، از اهمیت بالایی برخوردار است. کارشناسان صدای آب دریا آماده‌اند تا با بررسی شرایط پروژه شما، مناسب‌ترین ترکیب تجهیزات را پیشنهاد دهند.
