پروژه مرکز خرید پالادیوم

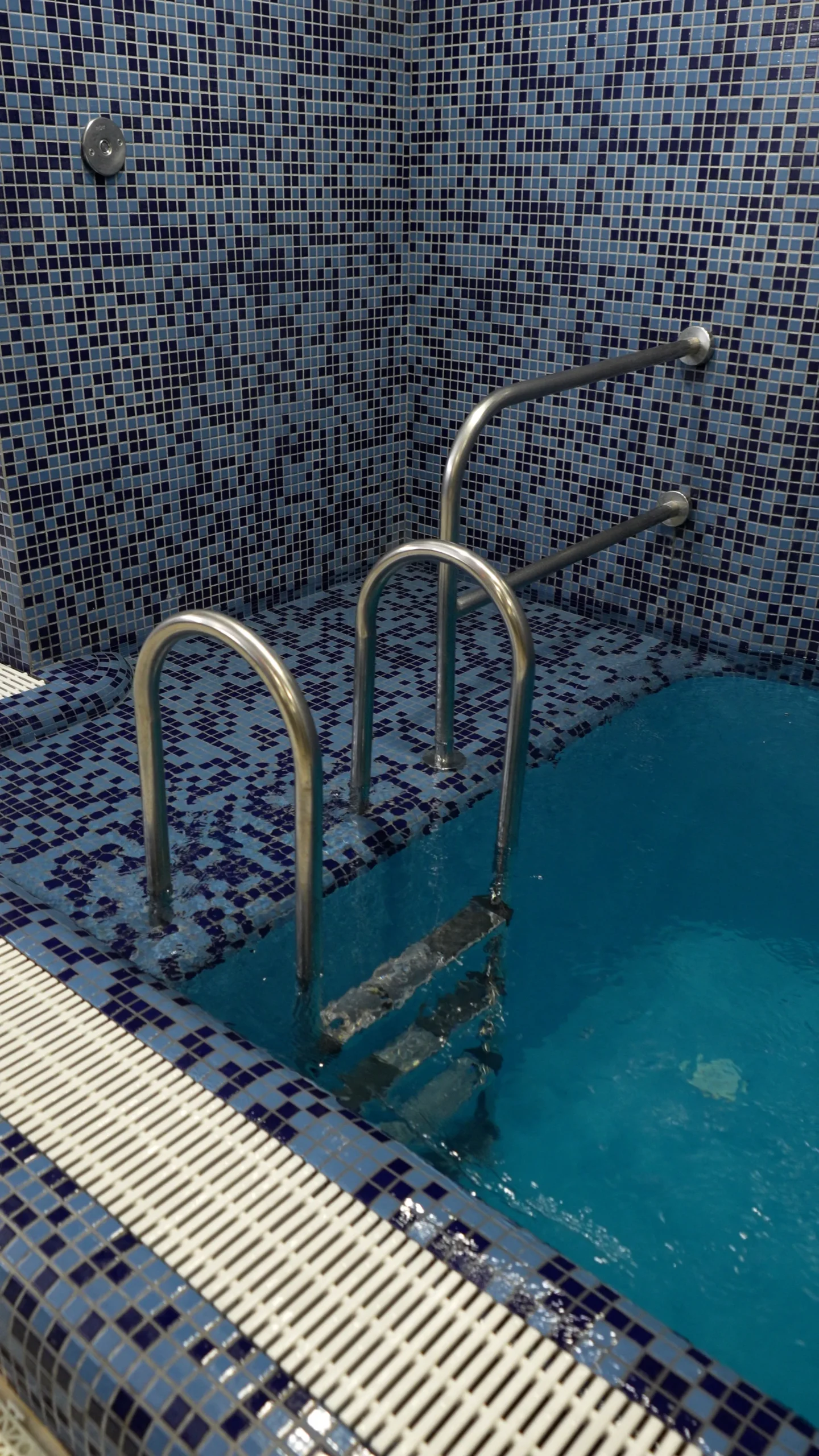

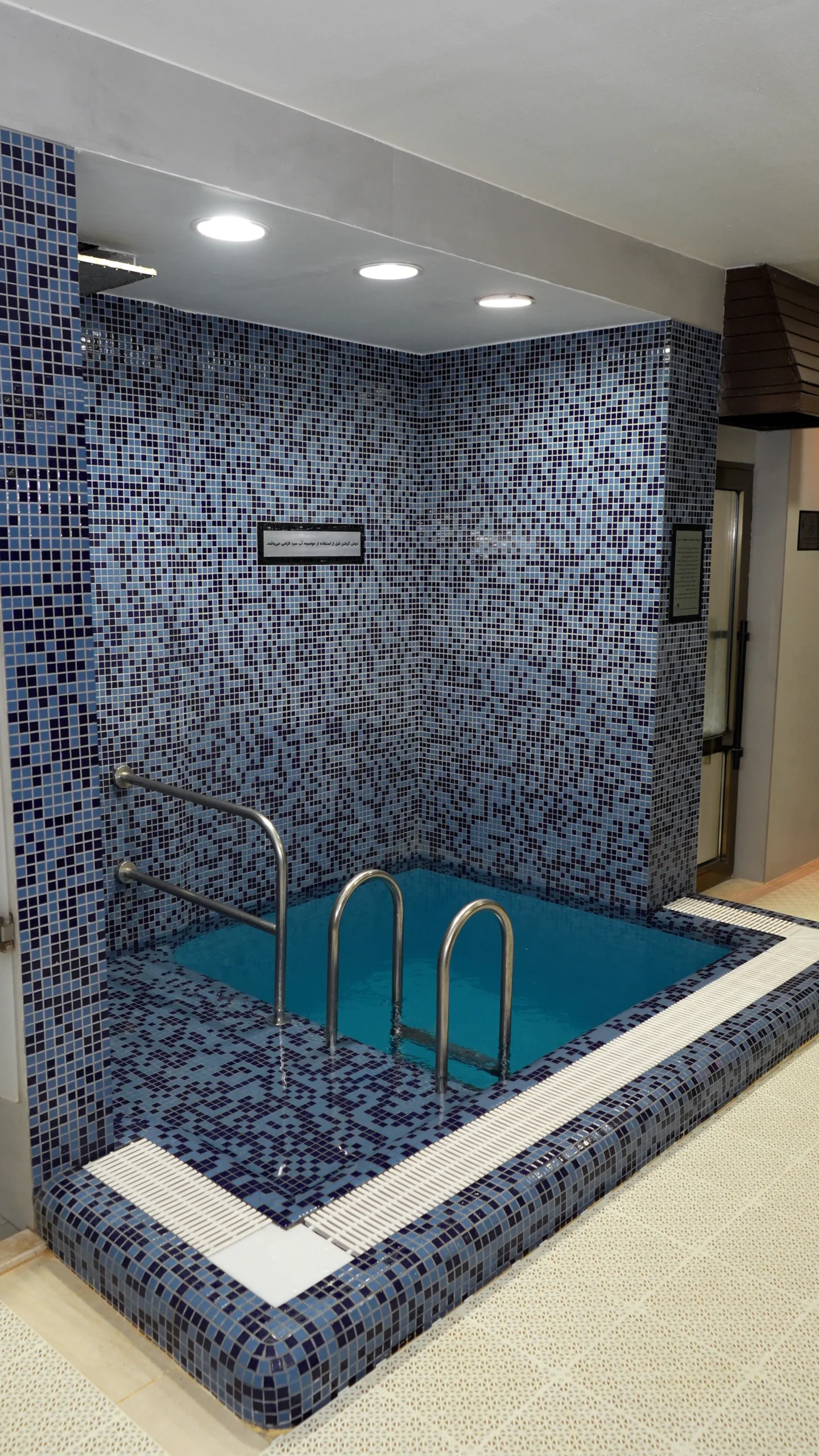

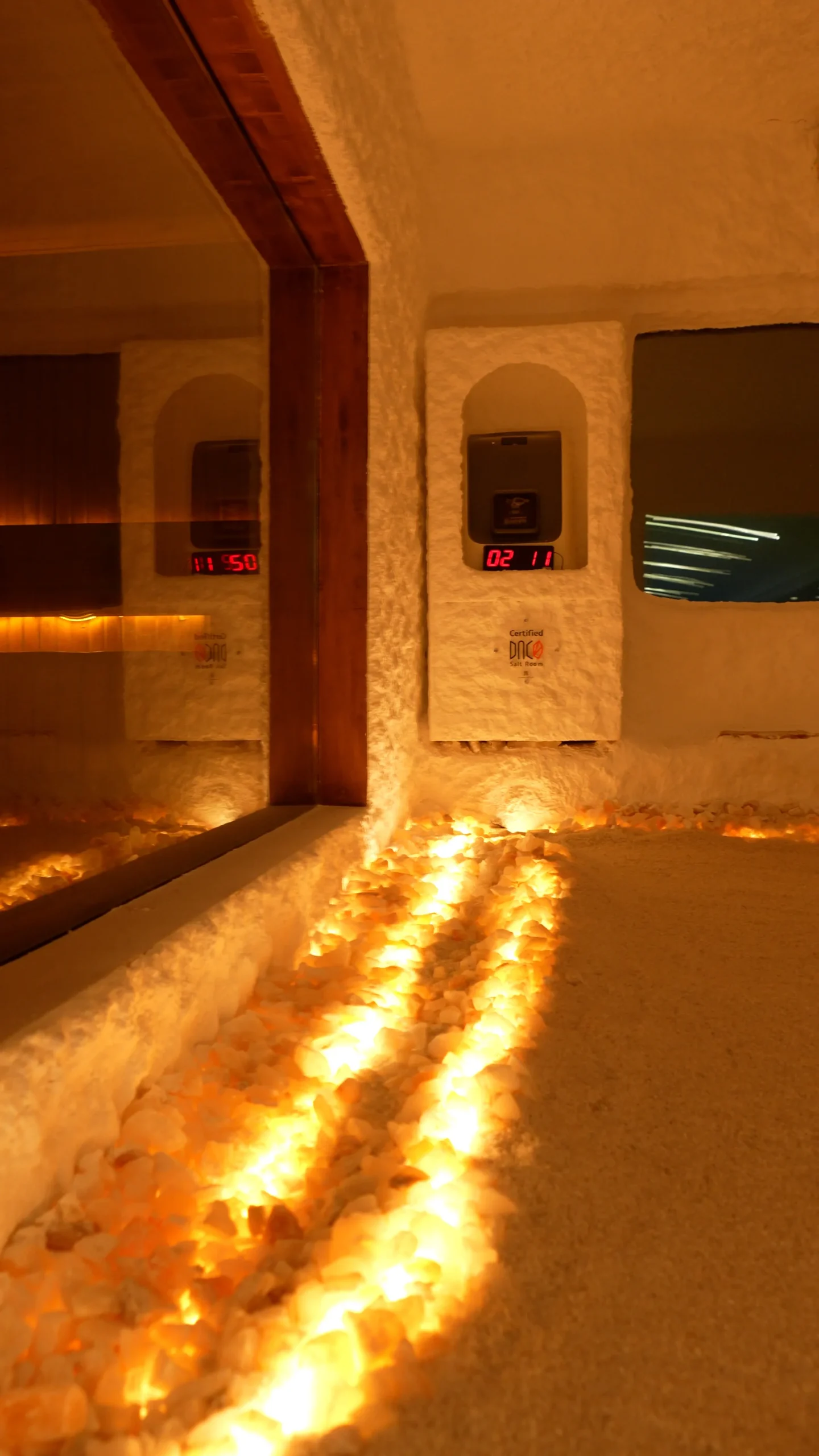

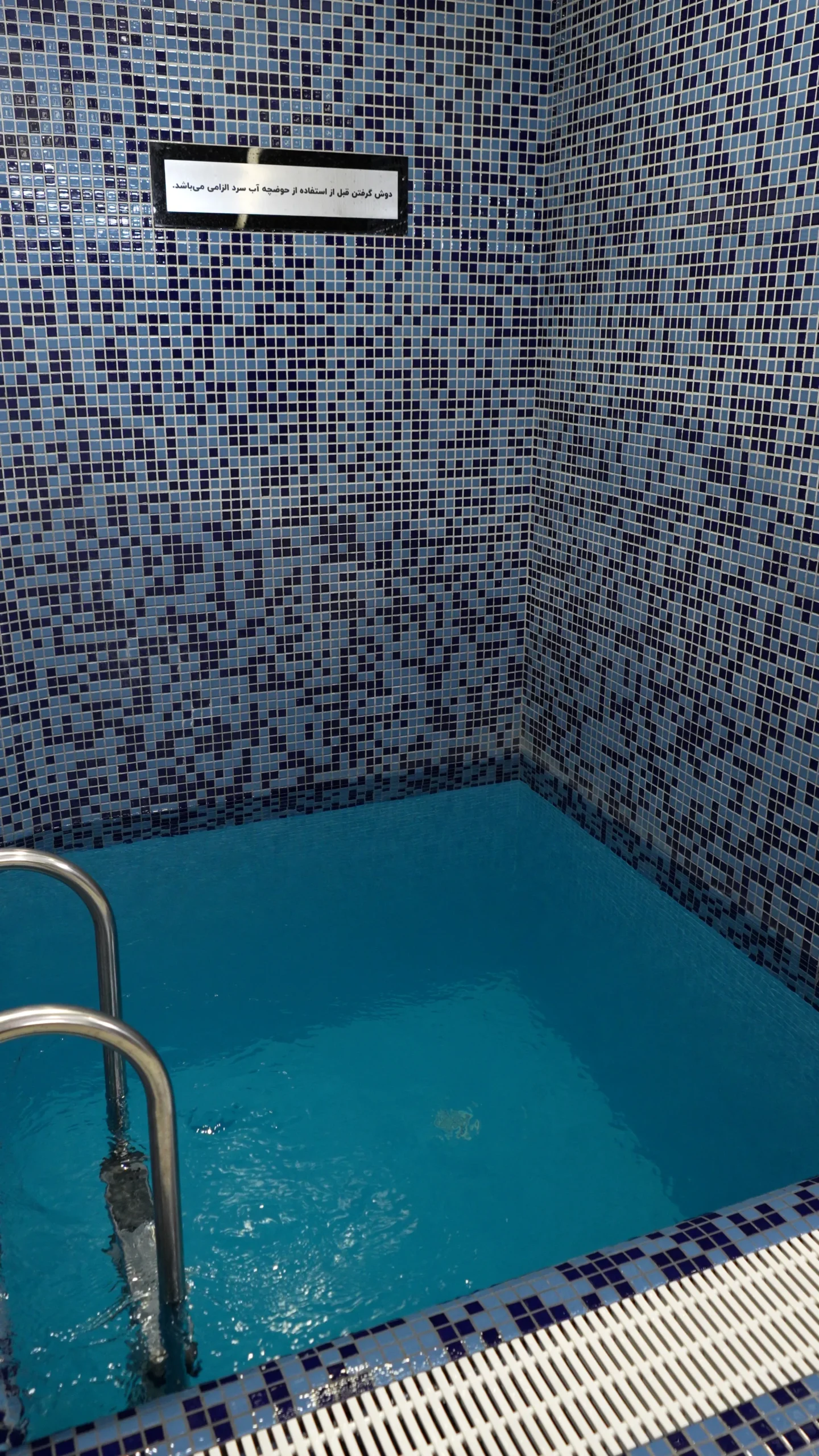

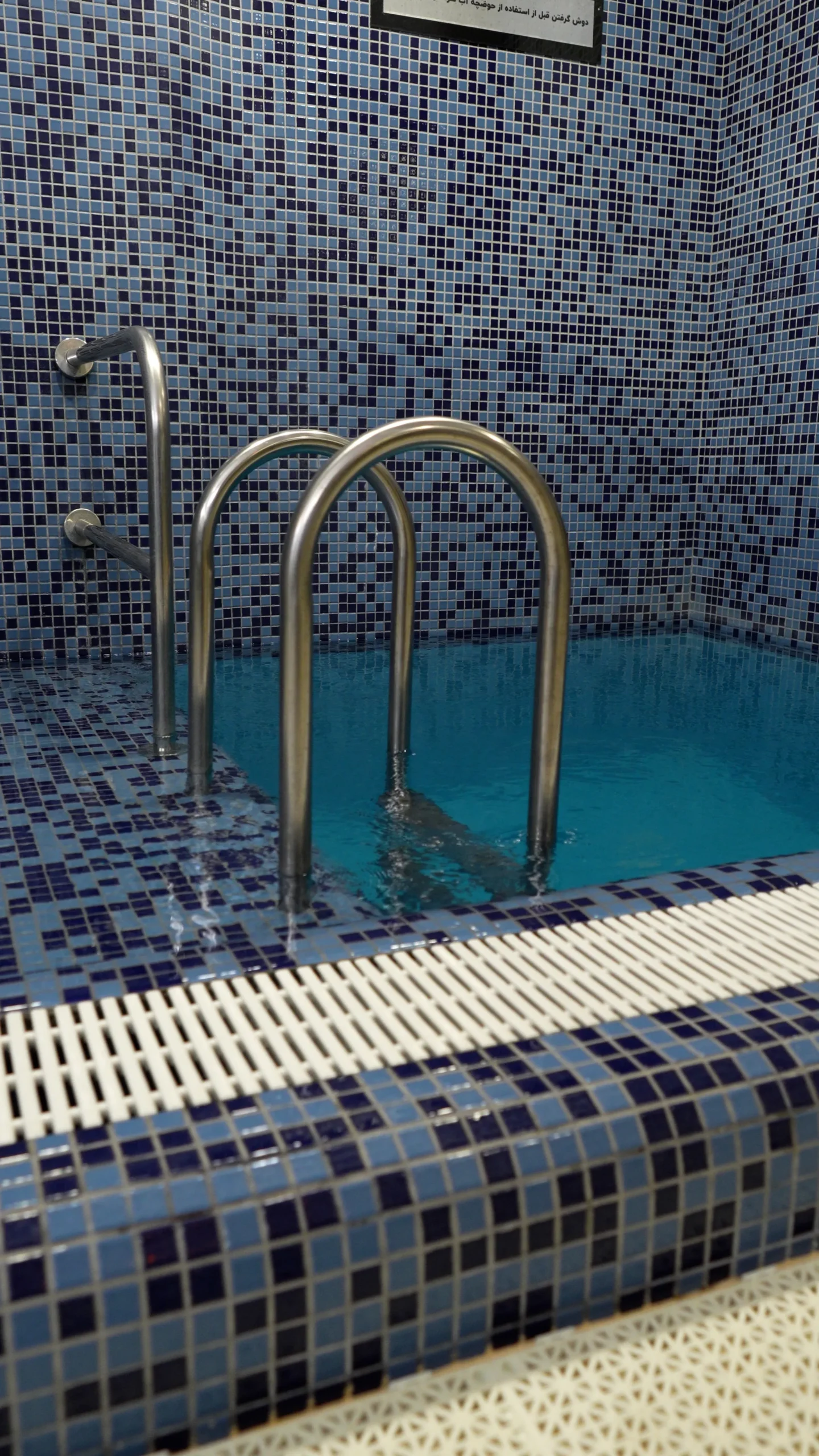

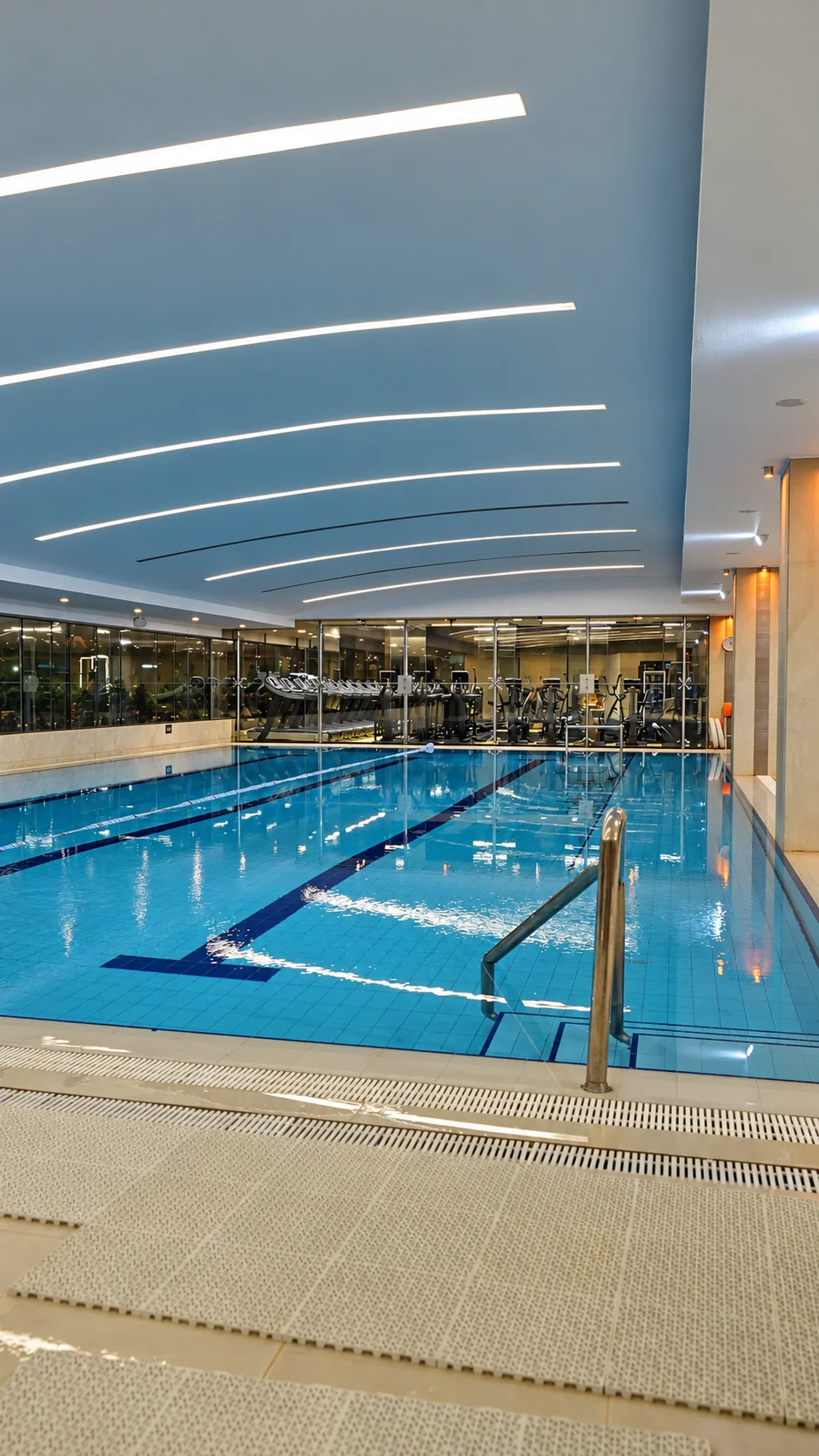

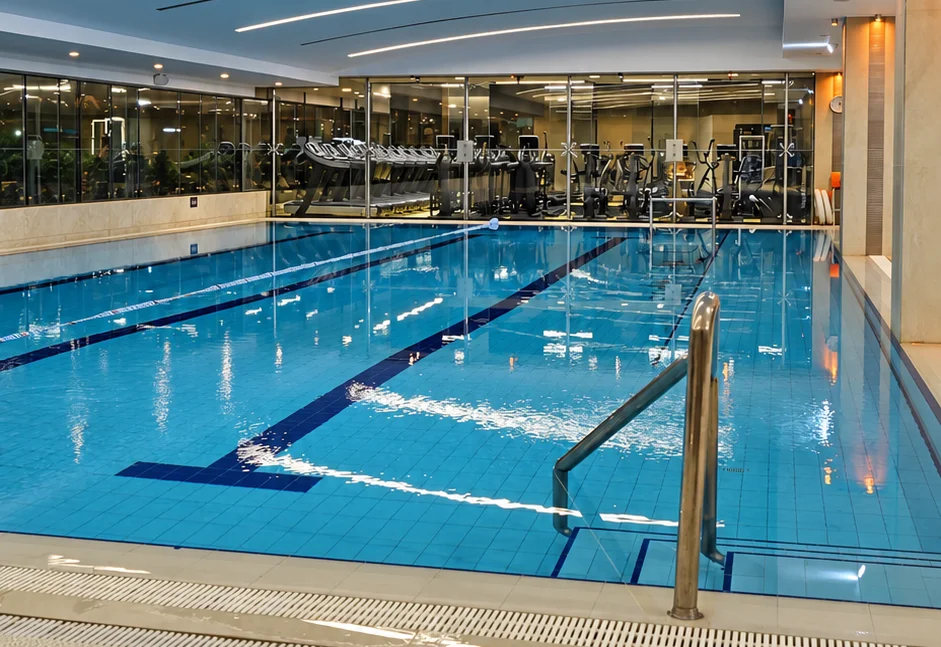

پروژه استخر مرکز خرید پالادیوم، شامل بازطراحی و اجرای تأسیسات مکانیکی و الکتریکی استخر این مجموعه است که در سال ۱۴۰۴ به اجرا رسیده است. در این پروژه، با بازنگری طرح معماری محوطه و تغییر کاربری بخشی از فضاها، امکانات جدیدی برای ارتقای کیفیت مجموعه طراحی و اجرا شد. این پروژه شامل حوضچه و آبشار آب سرد، استخر اصلی، جکوزی و اتاق نمک است و عملیات مشاوره، طراحی و اجرای تأسیسات مکانیکی و الکتریکی آن به‌صورت یکپارچه انجام شده است.

مشخصات فنی پروژه

استخر مرکز خرید پالادیوم با بخش‌های متنوع آبی و تجهیزاتی طراحی شده که پاسخگوی نیاز کاربران در تمام فصول سال باشد. جدول زیر تجهیزات استفاده‌شده در این پروژه را نشان می‌دهد.

پمپ تصفیه Speck BADU SuperPro 23

پمپ BADU SuperPro 23 از برند Speck آلمان است که به خاطر جداسازی کامل شفت الکتروموتور از سیال شناخته می‌شود؛ یعنی آب هرگز به موتور نمی‌رسد و خطر برق‌گرفتگی و خوردگی در موتورخانه مرطوب صفر می‌شود. بدنه و پروانه از پلی‌پروپیلن تقویت‌شده با فایبرگلاس ساخته شده که در برابر خوردگی مقاوم است و برای استخرهای آب شور تا غلظت ۵ گرم در لیتر هم مناسب است.

مرکز خرید پالادیوم با بخش‌های متنوع (استخر اصلی، جکوزی و حوضچه آب سرد) نیاز به پمپی با دبی مناسب برای مدار اصلی داشت SuperPro 23 با دبی ۲۳ متر مکعب بر ساعت در ارتفاع ۸ متر، ظرفیت لازم برای چرخش این حجم از آب را فراهم می‌کند. جداسازی کامل الکتروموتور از آب و مقاومت بدنه در برابر آب شور نیز برای استفاده مداوم در یک مرکز خرید مناسب است.

فیلتر شنی CRYSTAL POOL CPS 750

این فیلتر از بدنه فایبرگلاس تقویت‌شده با رزین پلی‌استر و لایه ژل‌کوت داخلی ساخته شده که در برابر رطوبت و مواد شیمیایی مقاومت بالایی دارد. شیر ۶ راهه اروپایی آن اجازه می‌دهد عملیات بک‌واش و تنظیم مدار به ‌سادگی انجام شود.

در یک مرکز خرید، موتورخانه در فضایی محدود قرار دارد و دسترسی به تجهیزات باید ساده باشد. طراحی این فیلتر به‌گونه‌ای است که شیر از کناره بدنه متصل می‌شود و برای سرویس و تعویض سیلیس نیازی به باز کردن کل مجموعه نیست. قطر ۷۵۰ میلی‌متر آن نیز با دبی پمپ SuperPro 23 هماهنگ شده تا آب در بازه استاندارد تصفیه شود.

هیت پمپ اینورتر آریاتیس مدل  asi

این دستگاه یک هیت پمپ اینورتر است که گرمای هوای محیط را جمع کرده و به آب منتقل می‌کند. به همین دلیل مصرف برق آن به‌مراتب کمتر از هیترهای برقی معمولی است. ظرفیت گرمایش آن ۷ تا ۲۲.۳ کیلووات و ظرفیت سرمایش آن ۴.۸ تا ۱۱.۸ کیلووات است. یعنی در بهترین حالت به ازای هر ۱ کیلووات برق، تا ۱۰ کیلووات گرما به آب می‌دهد.

پالادیوم هم استخر دارد و هم حوضچه آب سرد. این دستگاه به‌جای خرید تجهیزات جداگانه برای گرمایش و سرمایش، هر دو کار را با یک دستگاه انجام می‌دهد و فضای موتورخانه را کمتر اشغال می‌کند. فناوری اینورتر آن هم باعث می‌شود در ساعات کم‌تردد، کمپرسور با توان پایین‌تر کار کند و مصرف برق مجموعه کاهش یابد. مبدل تیتانیومی نیز برای آب استخری که با کلر یا کلرزن نمکی گندزدایی می‌شود، از خوردگی جلوگیری می‌کند و عمر دستگاه را بالا می‌برد.

دوزینگ پمپ ETATRON مدل ۳۰ لیتر در ساعت با هد ۵ بار

دوزینگ پمپ اتاترون ایتالیا، از نوع دیافراگمی با بدنه PP و دیافراگم PTFE است که در برابر مواد اسیدی و خورنده مقاومت بالایی دارد. این مدل با دبی ۳۰ لیتر بر ساعت و فشار کاری ۵ بار، برای تزریق حجم بالای مواد شیمیایی در مدارهای آبی بزرگ طراحی شده است.

استخر اصلی پالادیوم حجم آب بالایی دارد و نیاز به تزریق مواد شیمیایی با دبی بالاتر نسبت به استخرهای کوچک دارد ETATRON با دبی ۳۰ لیتر، ظرفیت لازم برای تزریق متناسب با حجم آب این استخر را فراهم می‌کند و متریال مقاوم آن برای استفاده مداوم در موتورخانه، دوام بالایی دارد.

دوزینگ پمپ میکرودوز  ME1-CA

دوزینگ پمپ برند Microdos ایتالیا، برای تزریق دقیق و متناسب با سیگنال آنالایزر طراحی شده و در مدارهای با نیاز به کنترل دقیق شیمیایی به کار می‌رود. در بخش‌های جکوزی و حوضچه آب سرد، حجم آب کمتر است و تزریق باید با دقت بسیار بالا انجام شود تا از تغییر ناگهانی pH جلوگیری شود. ME1-CA با دبی قابل تنظیم و سازگاری با آنالایزر، دقیقاً برای این بخش‌ها انتخاب شد تا کیفیت آب در تمام قسمت‌های مجموعه به‌صورت یکپارچه حفظ شود.

آنالایزر کلر و pH با قابلیت Redox و صفحه لمسی

این محصول برند Crystal Pool یک آنالایزر اتوماتیک است که به سنسورهای pH و ORP (Redox) با دقت بالا مجهز است و از طریق نمایشگر LCD رنگی تمام لمسی، تنظیمات را نشان می‌دهد. این دستگاه دو دوزینگ پمپ مجزا برای تزریق کلر و اسید دارد و قابلیت اتصال به سیستم BMS از طریق Modbus RTU را نیز فراهم می‌کند. در مجموعه‌ای با چند بخش آبی مختلف، کنترل دستی کیفیت آب در تمام بخش‌ها عملاً ممکن نیست. آنالایزر Crystalpool با چک کردن مداوم و تزریق خودکار، کیفیت آب را در محدوده استاندارد نگه می‌دارد.

سیلیس شیشه‌ای  CRYSTALPOOL

سیلیس شیشه‌ای CRYSTALPOOL از شیشه خالص تولید شده و دانه‌های چندوجهی آن با دقت فیلتراسیون بالاتر نسبت به سیلیس معمولی عمل می‌کنند.

در مرکز خرید پالادیوم که کیفیت آب و شفافیت آن برای مراجعین اهمیت بسیاری دارد، سیلیس شیشه‌ای آب شفاف‌تری فراهم می‌کند.همچنین سطح صاف دانه‌ها احتمال رشد باکتری را کاهش می‌دهد و از آنجا که قیمت مناسب تری دارد کاربران بیشتر تمایل به خرید آن دارند.

چالش پروژه و راه‌حل

چالش اصلی این پروژه، بازطراحی تأسیسات استخر مجموعه‌ای بود که بخش‌های آبی متنوعی داشت و هر کدام نیاز دمایی و شیمیایی خاص خود را داشتند. علاوه بر این، تغییر کاربری بخشی از فضاها و بازنگری طرح معماری، نیازمند هماهنگی دقیق بین تأسیسات و طراحی جدید بود.

راه‌حل اجرایی:

برای حل این مشکل، مدارهای گرمایش و تصفیه هر بخش به‌صورت مستقل طراحی شد تا هر فضا بتواند بدون وابستگی به دیگری، شرایط دمایی و شیمیایی خود را حفظ کند. هیتر برای گرمایش استخر اصلی و مبدل‌های حرارتی برای بخش‌های دیگر در نظر گرفته شد. سیستم گندزدایی خودکار با آنالایزر Crystalpool و دوزینگ پمپ‌هایبا کیفیت طراحی شد تا کیفیت آب در تمام بخش‌ها به‌صورت پیوسته پایش و تنظیم شود. پمپ نیز با دبی مناسب برای مدار اصلی انتخاب شد تا چرخش آب در استخر اصلی و جکوزی به‌درستی برقرار باشد.

نظر کارفرمای پروژه استخر مرکز خرید پالادیوم

در مرکز خرید پالادیوم، استخر و حوضچه آب سرد باید همیشه آماده و در شرایط مطلوب باشند، چون مراجعین ما انتظار یک فضای بی ‌نقص را دارند. چالش اصلی ما این بود که با توجه به تنوع بخش‌های آبی، سیستم‌های گرمایش و سرمایش چه‌طور باید کار کنند که هم هزینه‌های انرژی بالا نرود و هم نگهداری آن‌ها برای تیم فنی مجموعه ساده باشد.

تیم صدای آب دریا با بررسی دقیق الگوی استفاده از استخر و شرایط اقلیمی، سیستم را چید. انتخاب هیت پمپ اینورتر آریاتیس دقیقاً به این دلیل بود که ما به یک راهکار کامل برای گرمایش و سرمایش نیاز داشتیم و این دستگاه توانست هم نیاز ما را برطرف کند و هم با کاهش مصرف انرژی، در بلندمدت به نفع مجموعه باشد. اجرای کار هم منظم و دقیق بود و هماهنگی تیم فنی با بخش معماری و سایر پیمانکاران در مرکز خرید بسیار خوب پیش رفت و ما از این بابت رضایت کامل داریم.

درباره پروژه استخر مرکز خرید پالادیوم

مرکز خرید پالادیوم در شمال تهران، محله زعفرانیه، خیابان مقدس اردبیلی، کنج خیابان عروضی (نرسیده به میدان الف) واقع شده است. این مرکز خرید یکی از لوکس‌ترین و مدرن‌ترین مجتمع‌های تجاری تهران است که علاوه بر واحدهای تجاری و رستوران‌ها، امکانات رفاهی متعددی از جمله سالن ورزشی و استخر را در خود جای داده است. بر اساس اطلاعات موجود، سالن ورزشی و استخر این مجموعه در فضایی به وسعت ۲۰۰۰ مترمربع احداث شده است. پروژه استخر مرکز خرید پالادیوم نیز در سال ۱۴۰۴ با بازنگری طرح معماری محوطه و تغییر کاربری بخشی از فضاها اجرا شد.

مراکز خرید و مجتمع‌های تجاری، به دلیل تردد بالای مراجعین و انتظار برای دریافت خدمات باکیفیت، شرایط متفاوتی نسبت به استخرهای مسکونی یا ویلایی دارند. در این فضاها، تجهیزات باید توان کارکرد مداوم در ساعات طولانی را داشته باشند و سیستم‌های کنترل کیفیت آب باید تا حد امکان خودکار عمل کنند تا خللی در ارائه خدمات به وجود نیاید.

اگر در حال برنامه‌ریزی برای اجرای استخر در یک مجموعه تجاری یا فضای عمومی هستید، بهتر است پیش از انتخاب تجهیزات، درباره ظرفیت مورد نیاز و نحوه مدیریت بهره‌برداری با یک تیم فنی مشورت کنید تا سیستمی متناسب با شرایط واقعی مجموعه طراحی شود. کارشناسان صدای آب دریا آماده‌اند تا بر اساس نیاز پروژه شما، راهکار مناسب را پیشنهاد دهند.
