پروژه استخر معلق شیشه ای

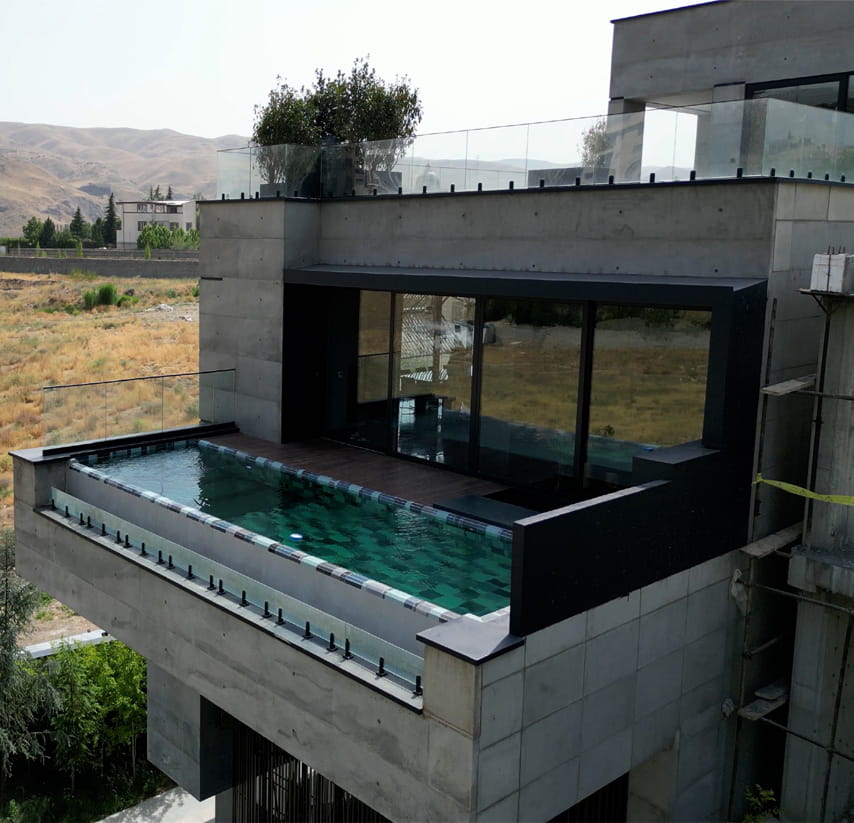

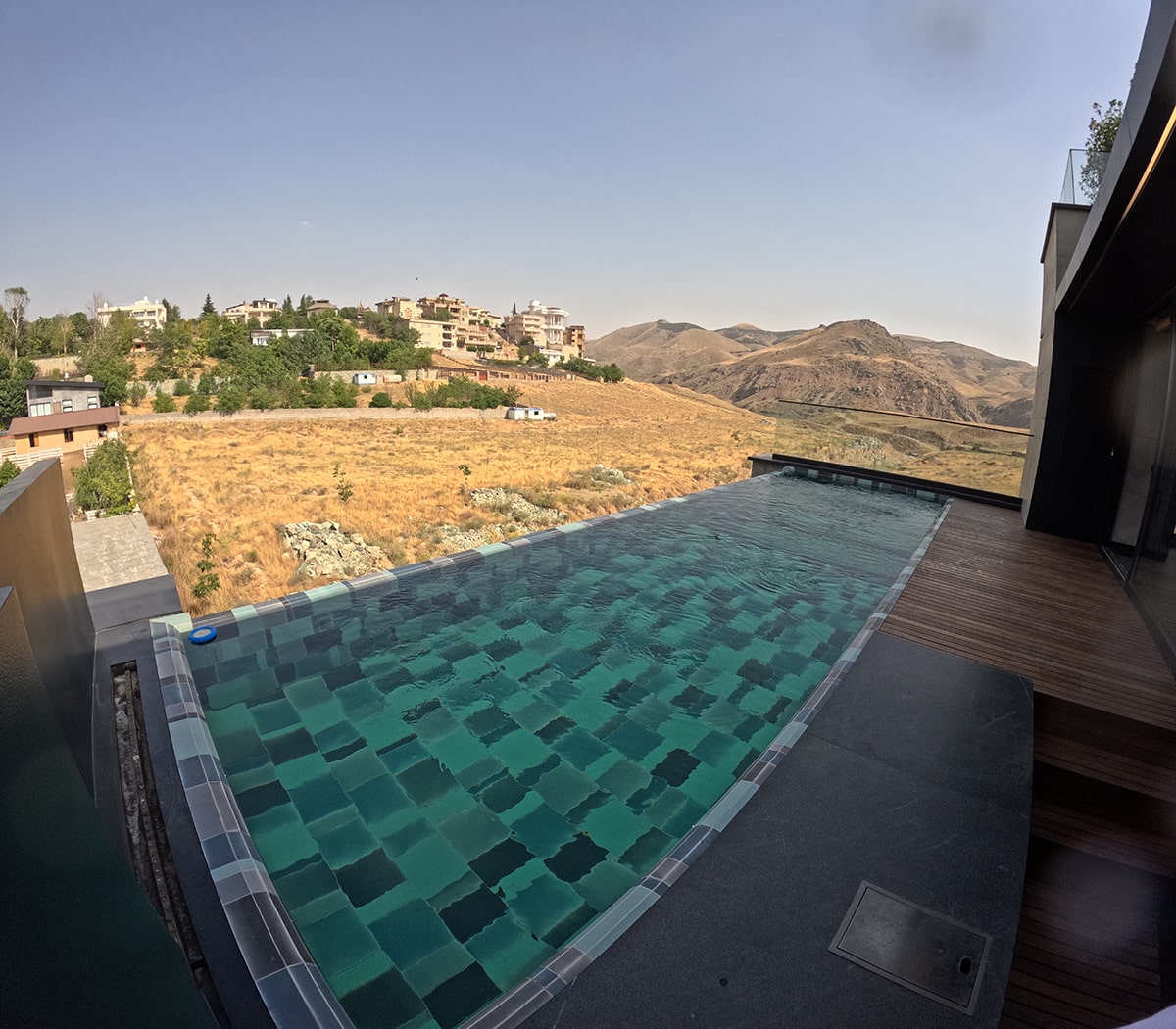

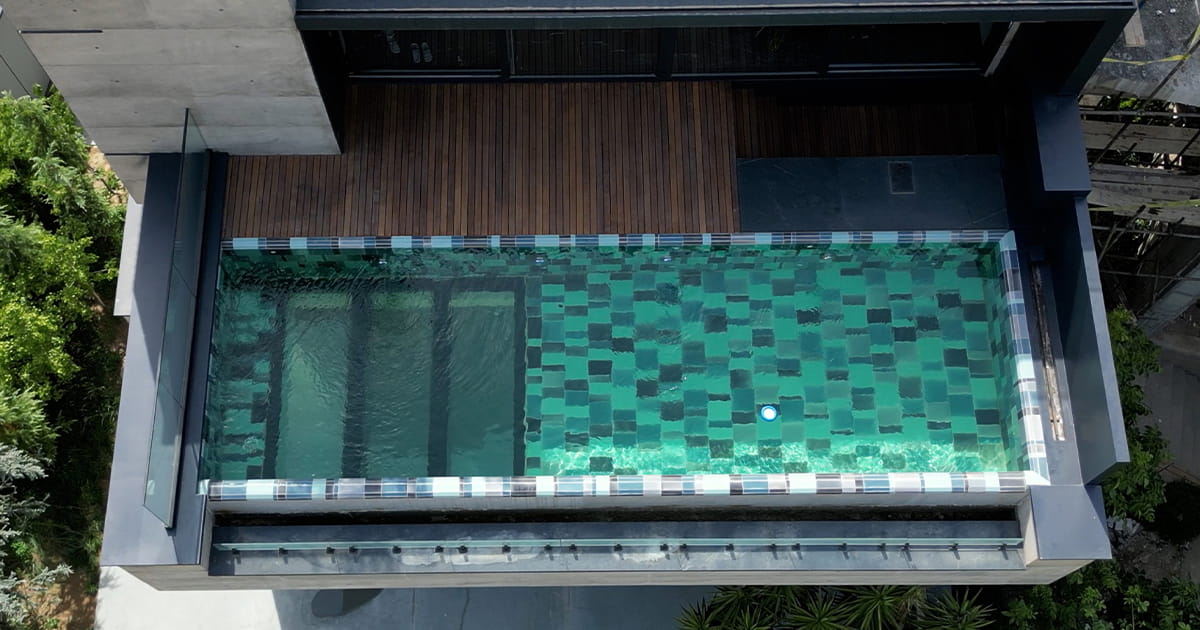

پروژه استخر معلق شیشه ای لواسان، یک استخر ویلایی با ابعاد ۹×۳ متر است که به‌جای ساخت در دل زمین، به صورت معلق طراحی و اجرا شده تا مرز میان آب و منظره اطراف را از بین ببرد. در این استخر، کف شیشه‌ای مقاوم و ضدضربه به کار رفته و طراحی اینفینیتی و عایق فایبرگلاس، آن را به یکی از خاص‌ترین نمونه‌های اجراشده در کشور تبدیل کرده است. سیستم تصفیه و گندزدایی این استخر نیز با محاسبات دقیق مهندسی طراحی شد تا با شرایط ویژه این سازه معلق هماهنگ باشد.

مشخصات فنی پروژه

استخر معلق لواسان با کف شیشه‌ای و طراحی اینفینیتی، تجهیزاتی دارد که برای عملکرد بهتر در این شرایط خاص انتخاب شده‌اند. جدول زیر تجهیزات استفاده‌شده در این پروژه را نشان می‌دهد.

پمپ تصفیه IMLSPAIN NIAGARA 200M

این پمپ ساخت شرکت IML اسپانیا، از نوع خودمکش با صافی بزرگ و درپوش شفاف است. بدنه آن از پلی‌پروپیلن تقویت‌شده با فایبرگلاس ساخته شده و در برابر مواد شیمیایی استخر مقاوم است و پروانه آن از نوریل و شفت آن نیز از استیل ۳۱۶ است. این پمپ با کارکرد ۲8 متر مکعب بر ساعت و هد ۱۸ متر، برای کلیه استخرهای خصوصی و عمومی مناسب است.

از آنجا که معلق شیشه‌ای با ابعاد ۹×۳ متر، شرایط خاصی برای سیستم تصفیه دارد. انتخاب این پمپ به دلیل خودمکشی و دبی مناسب آن بود تا آب با فشار یکنواخت در مدار تصفیه جریان داشته باشد. بدنه فایبرگلاس و شفت استیل ۳۱۶ نیز برای محیط مرطوب موتورخانه و تماس دائمی با آب استخر، بسیار مناسب بود.

فیلتر شنی MEGA POOL XA650

فیلتر شنی برند MEGA POOL مدل XA650 با بدنه فایبرگلاس تقویت‌شده با پلی‌استر رزین دولایه و ژل‌کوت داخلی ساخته شده است. این فیلتر مجهز به شیر ۶ راهه اروپایی است و درب پلی‌کربنات شفاف آن امکان بازدید بصری از داخل مخزن را فراهم می‌کند. آبدهی آن ۱۵ متر مکعب بر ساعت است.

مزیت اصلی طراحی این مدل، «شیر از بغل» بودن آن است. یعنی برای تعویض سیلیس یا سرویس نازل‌های داخلی، نیازی به باز کردن شیر و اتصالات بالای فیلتر نیست و از طریق درپوش پلی‌کربنات شفاف بالای مخزن می‌توان به داخل دسترسی داشت. در موتورخانه‌ای که فضای کمی دارد و لوله‌کشی‌ها فشرده چیده شده‌اند (این جمله حذف بشه. چون شیر از بغل برای فضای کم کماسب نیست.)، این طراحی، کار سرویس دوره‌ای را بسیار ساده‌تر می‌کند.

ظرفیت ۱۵ متر مکعب بر ساعت این فیلتر با دبی پمپ NIAGARA ۲۰۰-M هماهنگ است؛ نه فیلتر کوچک‌تر انتخاب شد که پمپ را تحت فشار بگذارد و نه فیلتر بزرگ‌تر که هزینه و فضای اضافی بخواهد. بدنه فایبرگلاس و ژل‌کوت داخلی هم برای استخری که در فضای مرطوب و در تماس با آب کلرزده کار می‌کند، بسیار مناسب بوده است.

مبدل حرارتی TPM 200

ظرفیت حرارتی این مبدل ۲۰۰ کیلووات است و برای استخرهایی تا حجم ۱۶۰ متر مکعب یا ۲۰۰ متر مکعب طراحی شده است. لوله‌های داخلی آن شیاردار هستند که جریان سیال و راندمان انتقال حرارت را بالا می‌برند. ساختار تمام‌جوشی آن هم نقاط نشت را به حداقل می‌رساند و استحکام نهایی کار را افزایش می‌دهد .

با توجه به معلق بودن استخر و کف شیشه‌ای، نیاز به گرمایش پایدار و ایمن وجود داشت. مبدل استیل ۳۰۴ در برابر خوردگی آب استخر مقاوم است و ساختار جوشی آن، خطر نشتی را کاهش می‌دهد. ظرفیت ۲۰۰ کیلووات آن نیز برای حجم آب این استخر مناسب بود.

کلرزن نمکی BSPOOL EVO BASIC 15

کلرزن نمکی EVO BASIC از برندBSPOOL  اسپانیا، با ظرفیت تولید 15 گرم کلر بر ساعت و نمایشگر دیجیتال، با درجه حفاظت IP65 طراحی شده است. سلول الکترولیز آن نیز از نوع Long Life Cell با عمر مفید ۱۰,۰۰۰ ساعت است و مصرف انرژی پایینی دارد.

حجم آب استخر معلق لواسان محدود است و کلرزن با ظرفیت 15 گرم بر ساعت دقیقاً برای همین ابعاد کافی است. انتخاب یک کلرزن بزرگ‌تر، هم هزینه اضافی داشت و هم احتمال تزریق بیش از حد کلر و تحریک پوست و چشم را بالا می‌برد. سیستم قطع خودکار هم برای موتورخانه‌ای که ممکن است گاهی جریان آب قطع شود، از آسیب به سلول جلوگیری می‌کند

دوزینگ پمپ میکرودوز  ME1-CA

این دوزینگ پمپ برند MICRODOS ساخت ایتالیا، از نوع الکترومغناطیسی با دیافراگم است. حداکثر دبی آن ۱۵ لیتر بر ساعت و حداکثر فشار آن ۱۲ بار است. بدنه پمپ‌هد آن از PP ساخته شده و دمای کاری آن تا ۶۵ درجه سانتی‌گراد است.

برای استخر معلق با حجم محدود، تزریق مواد شیمیایی باید با دبی کم و دقت بالا انجام شود تا pH و کلر آب دچار نوسان نشود. دوزینگ پمپ ME1-CA با دبی قابل تنظیم و متریال مقاومی که دارد، دقیقاً برای همین شرایط طراحی شده است. هماهنگی آن با آنالایزر و سنسورها هم کنترل خودکار شیمی آب را ممکن می‌کند.

سیلیس شیشه‌ای  MEGA CLEAR

در استخر معلق شیشه‌ای که شفافیت آب اهمیت بالایی دارد، سیلیس شیشه‌ای آب شفاف‌تری ایجاد می‌کند و سطح صاف دانه‌ها، احتمال رشد باکتری در بستر فیلتر را نیز کاهش می‌دهد. سیلیس شیشه‌ای MEGA CLEAR با توجه به قیمت مناسبی که داشت در مدار فیلتراسیون به کار رفت. این سیلیس از شیشه خالص تولید شده و طول عمر مفید آن حداقل ۱۰ سال است و در برابر مواد گندزدایی مختلف مانند ازن، UV و الکترولیز نمکی سازگاری دارد.

چالش پروژه و راه‌حل

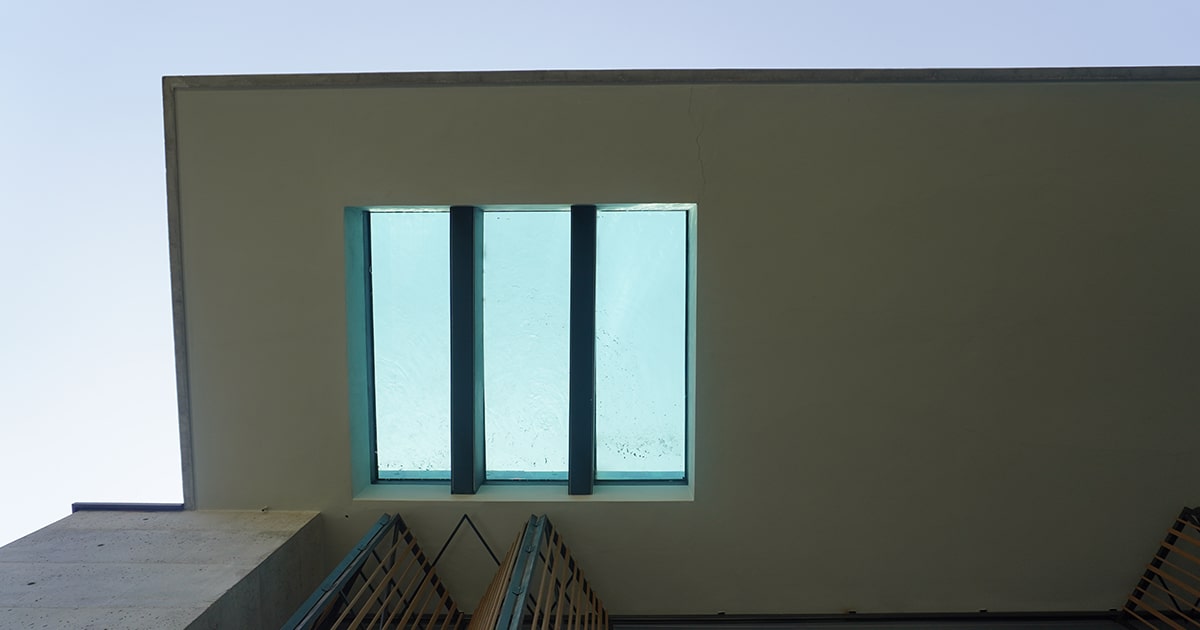

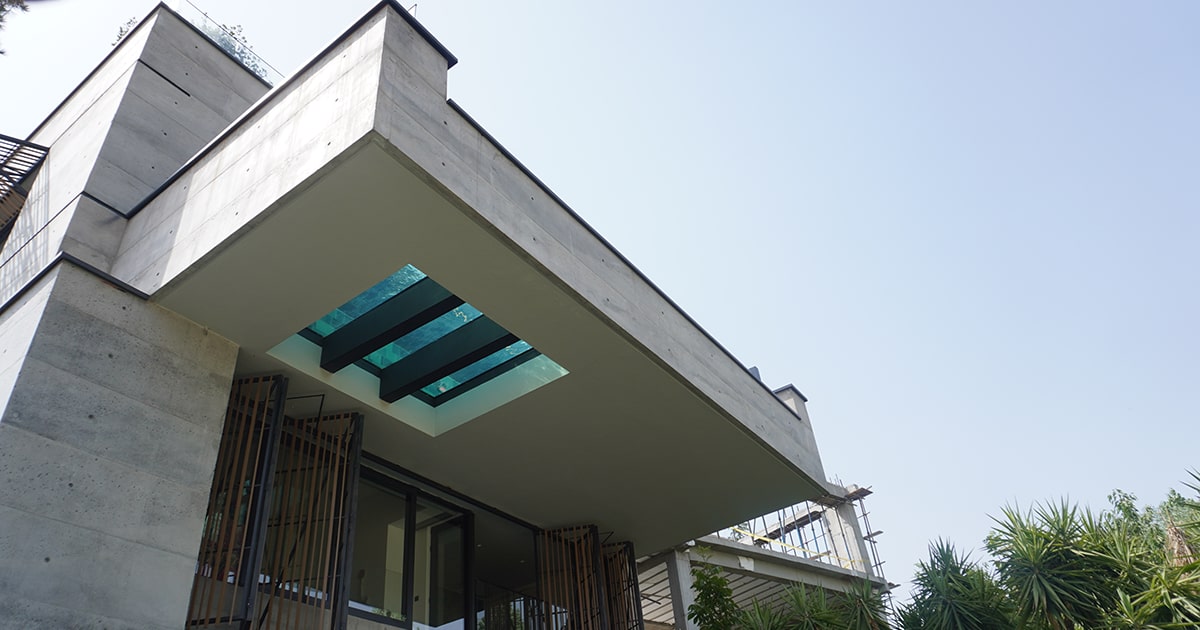

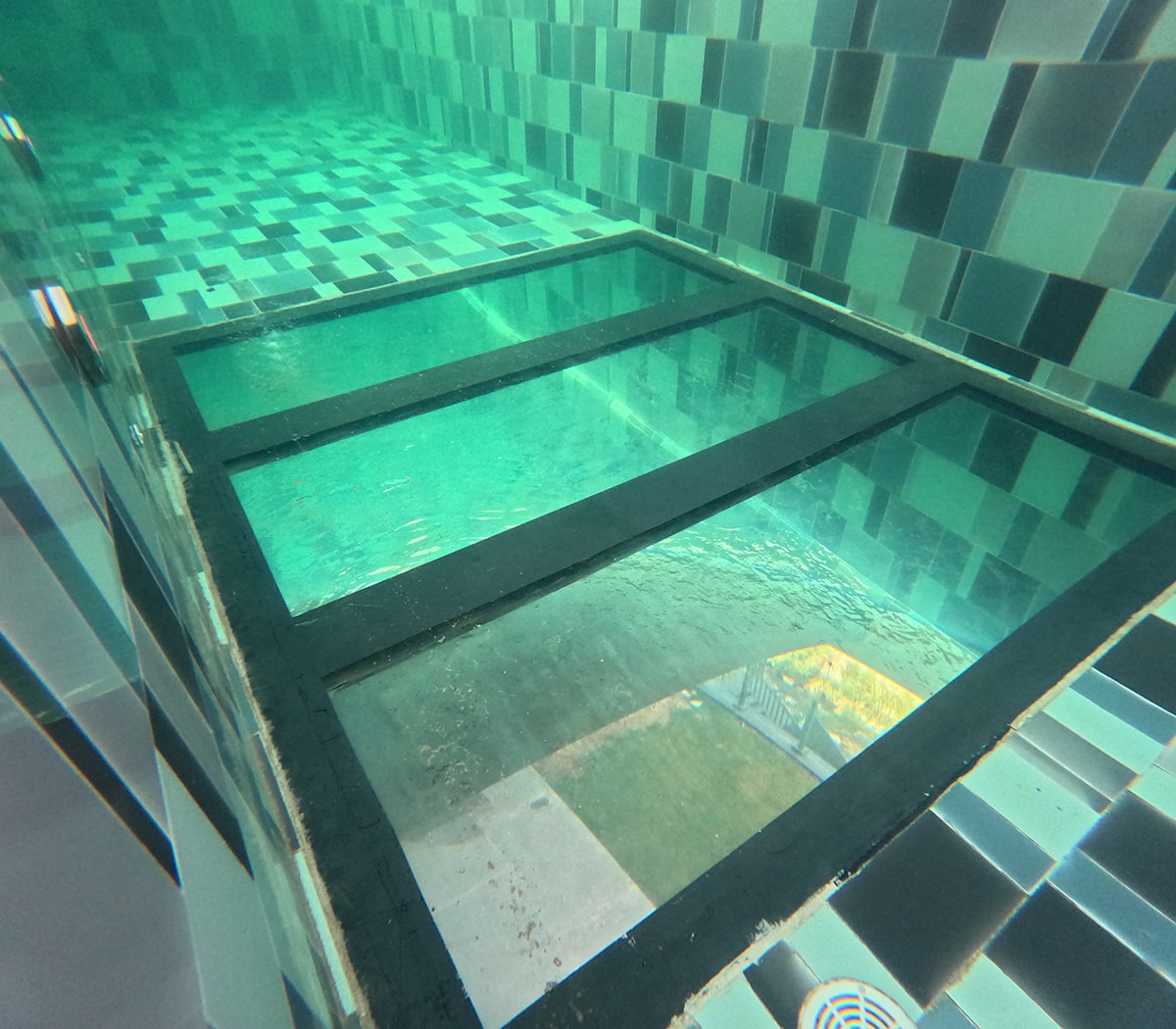

چالش اصلی این پروژه، تأمین ایمنی و آب‌بندی درست در استخری بود که کف آن کاملاً شیشه‌ای است و به صورت معلق اجرا شده. در چنین سازه‌ای، وزن آب و فشار استاتیک به طور مستقیم روی شیشه و اتصالات آن وارد می‌شود. از طرفی، کف شیشه‌ای در معرض ریزلرزش‌های ساختمان و تغییرات دمایی قرار دارد و هرگونه ترک یا نشت در آن، نه تنها خطرناک است، بلکه تعمیرش در ارتفاع نیز دشوار و پرهزینه خواهد بود. علاوه بر این، شفافیت شیشه باعث می‌شود هرگونه رسوب، لکه یا کدری آب، فوراً به چشم بیاید و از جلوه استخر کم کند.

راه‌حل اجرایی:

برای حل این مشکل، در مرحله اول، عایق‌کاری کاسه استخر با پوشش فایبرگلاس انجام شد. فایبرگلاس به دلیل وزن سبک، مقاومت در برابر رطوبت دائمی و خاصیت منعطف بودن آن، هم بار کمتری به سازه وارد می‌کند و هم در برابر حرکات جزئی و ریزلرزش‌های ساختمان ترک نمی‌خورد.

این لایه عایق، آب‌بندی را کامل کرد و در مرحله بعد، سیستم تصفیه با دبی و ظرفیت دقیق طراحی شد تا آب به‌صورت پیوسته از فیلتر عبور کند و هیچ نقطه‌ای از استخر راکد نماند. استفاده از سیلیس شیشه‌ای با دقت فیلتراسیون بالا نیز، از ایجاد رسوب و کدری آب جلوگیری کرد تا شفافیت کف شیشه‌ای در تمام مدت حفظ شود. در نهایت، پمپ و فیلتر با ظرفیت‌های هماهنگ انتخاب شدند تا فشار اضافی به مدار تصفیه وارد نشود و سیستم در سکوت و آرامش کامل کار کند.

نظر کارفرمای پروژه استخر معلق شیشه ای لواسان

ما می‌خواستیم استخری داشته باشیم که با طبیعت اطراف یکی شود و مرز بین داخل و بیرون را از بین ببرد. تیم صدای آب دریا با درک این خواسته، طراحی معلق و کف شیشه‌ای را پیشنهاد داد و توضیح داد که چگونه می‌توان این سازه را با ایمنی کامل اجرا کرد. انتخاب تجهیزاتی مثل پمپ IML و فیلتر MEGA POOL با ظرفیت‌های متناسب و هزینه های مناسب، نشان می‌داد که تیم به شرایط خاص این استخر و بودجه ما فکر کرده است. روند اجرا منظم بود و از نتیجه کار بسیار راضی هستیم.

درباره پروژه استخر معلق شیشه‌ای لواسان

پروژه استخر معلق شیشه‌ای در منطقه لواسان واقع شده است. البته لواسان را باید از دو زاویه دید؛ یکی به عنوان منطقه‌ای که این استخر در آن ساخته شده، و دیگری به عنوان بستری که ویژگی‌هایش، طراحی این استخر را تحت تأثیر قرار داده است. لواسان در شمال شرق تهران و در دامنه‌های جنوبی رشته‌کوه البرز قرار دارد و به دلیل نزدیکی به پایتخت و آب‌وهوای ییلاقی، از دیرباز یکی از مقاصد اصلی ساخت ویلاهای لوکس بوده است.

استخرهای معلق با کف شیشه‌ای، به دلیل بار سازه‌ای و نیاز به آب‌بندی دقیق، طراحی و اجرای حساس‌تری نسبت به استخرهای معمولی دارند. اگر در حال برنامه‌ریزی برای اجرای استخری با طراحی خاص در ویلای خود هستید، حتما نیاز به یک تیم فنی متخصص دارید تا مسیر اجرا به خوبی پیش برود و مشکلات بعدی برای شما پیش نیاید. کارشناسان صدای آب دریا آماده‌اند تا بر اساس شرایط پروژه شما، راهکار مناسب را پیشنهاد دهند.
