پروژه حیات مرکزی

پروژه حیات مرکزی در لواسان، شامل طراحی، تأمین تجهیزات و اجرای کامل تأسیسات مکانیکی و الکتریکی استخر این مجموعه است که در سال ۱۴۰۲ به اجرا رسید. این پروژه اثری از دفتر معماری دکتر علیرضا تغابنی است و استخر آن با طراحی هندسی خاص و بخش کم‌عمق در مجاورت نمای ساختمان، جلوهای ویژه به خود گرفته است. تأسیسات این پروژه با دقت و هماهنگ با معماری مجموعه طراحی و اجرا شد تا هم عملکرد سیستم در بالاترین سطح باشد و هم نگهداری آن در بلندمدت ساده بماند.

مشخصات فنی پروژه حیات مرکزی

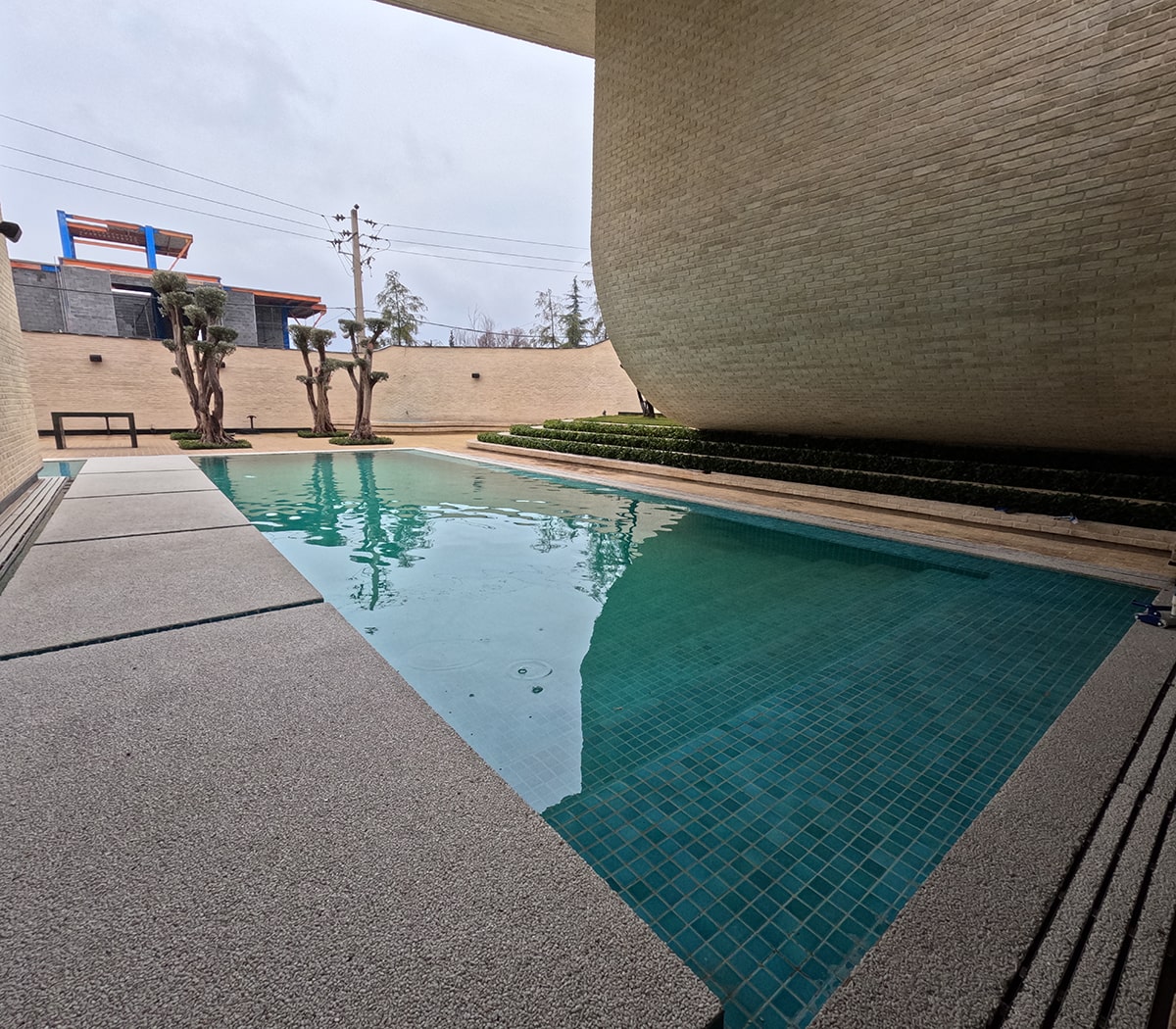

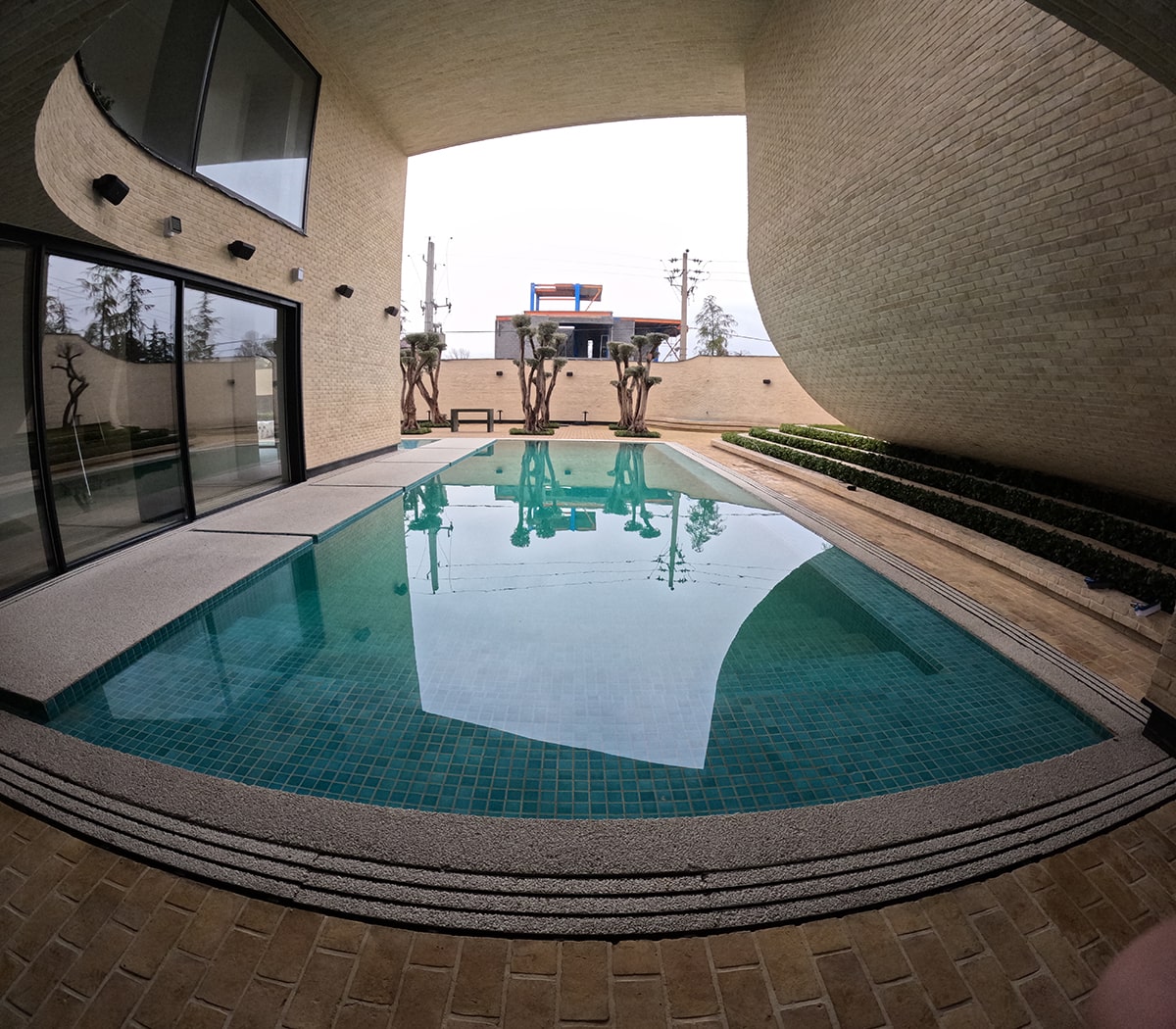

استخر حیات مرکزی با طراحی هندسی خاص و بخش کم‌عمق در مجاورت نمای ساختمان ساخته شده و تجهیزات آن با هدف هماهنگی با معماری مجموعه و عملکرد پایدار انتخاب شده‌اند. جدول زیر بخش‌های اصلی مجموعه و تجهیزات استفاده‌شده در آن را نشان می‌دهد.

پمپ تصفیه  Speck SuperPro 29

انتخاب پمپ SuperPro 29 از برندSpeck  برای این پروژه، بر اساس ترکیب سه ویژگی کلیدی انجام شد. نخست، بدنه این پمپ از پلی‌پروپیلن تقویت شده با فایبرگلاس ساخته شده که با تمام سیستم‌های گندزدایی از جمله کلر و کلرزن نمکی سازگار است و دچار خوردگی نمی‌شود. این ویژگی برای استخری که در مجاورت فضای باز لواسان قرار دارد و ممکن است در معرض رطوبت و تغییرات جوی باشد، بسیار مناسب است.

دوم، جداسازی کامل محفظه الکتریکال از محفظه مکانیکال در این پمپ، خطر نفوذ آب به الکتروموتور را از بین می‌برد و همین موضوع، طول عمر موتور را در محیط مرطوب تصفیه‌خانه افزایش می‌دهد. سوم، قابلیت خودمکشی تا ارتفاع ۳ متر بالاتر از سطح آب بود که امکان نصب انعطاف‌پذیر پمپ را در فضای تصفیه‌خانه فراهم می‌کند.

مدل SuperPro 29 با توان ۱.۷ اسب بخار و دبی 37 متر مکعب بر ساعت در هد 17 متر، ظرفیت مناسب برای مدار تصفیه این استخر با بخش کم‌عمق را تأمین می‌کند.

فیلتر شنی AQUAX

فیلترهای شنی برند AQUAX از بدنه فایبرگلاس تقویت‌شده با رزین پلی‌استر ساخته شده و به روش فیلامنت وایندینگ تولید می‌شوند و در برابر اشعه UV خورشید مقاوم هستند و رنگ بدنه در طول زمان تغییر نمی‌کند.

این فیلتر با قطر 950 میلی‌متر و ارتفاع 1080 برای مدار اصلی انتخاب شد؛ ظرفیتی که با حجم آب استخر و دبی پمپ هماهنگ است. شیر ۶ راهه این فیلتر، عملیات بک‌واش و تنظیم مدار را ساده می‌کند و گیج فشار، نظارت بر زمان بک‌واش را ممکن می‌سازد. ضمن اینکه در مدل بوبین، افزایش چشمگیری در استحکام مکانیکی مخزن ایجاد می‌شود و ماندگاری بالایی دارد.

دستگاه گندزدایی

دستگاه UV-C Select از برند Filtreau هلند است و در مدل ۴۰ وات برای گندزدایی آب استخر به کار رفته است. این دستگاه با تولید اشعهUV-C ، ساختار DNA میکروب ها را تخریب می‌کند و باکتری‌ها، ویروس‌ها و قارچ‌ها را از بین می‌برد. عمر مفید لامپ آن ۱۲,۰۰۰ ساعت است و الکترونیک هوشمند دستگاه به‌طور خودکار زمان تعویض لامپ را اعلام می‌کند.

محفظه این دستگاه از استیل ضدزنگ SS 316 ساخته شده و سطح داخلی آن پولیش شده است تا رسوبات کمتر به دیواره بچسبند که همین موضوع، راندمان تابش UV را تا حدود ۳۵ درصد افزایش می‌دهد. حداکثر فشار کاری آن ۳ بار است و افت فشار بسیار کمی در مسیر آب ایجاد می‌کند.

انتخاب دستگاه UV-C Select برای پروژه حیات مرکزی به دلیل نقش آن به عنوان گندزدایی مکمل در کنار کلرزن نمکی بوده است. این دستگاه با از بین بردن میکروارگانیسم‌های مقاوم به کلر، ایمنی آب استخر را افزایش می‌دهد و با تجزیه کلرامین‌ها، کیفیت آب را بسیار بهبود می‌بخشد.

مبدل حرارتی تمام استیل ۱۶۰ کیلووات

این مبدل با بدنه استنلس استیل ۳۰۴ ساخته شده است. علت استفاده از این مدل این بود که استفاده از استیل ۳۰۴ در تمام بخش‌های بدنه و لوله‌ها، مقاومت بالایی در برابر خوردگی و مواد شیمیایی تصفیه استخر ایجاد می‌کند و طول عمر آن را نسبت به مبدل‌های مسی بیشتر است.

سطح تبادل حرارتی ۷۲ فوت مربع، زمان تبادل انرژی بین آب گرم و آب استخر را به حداکثر می‌رساند و انتقال حرارت را سریع‌تر می‌کند. طراحی فلنچی این مبدل، دسترسی به داخل پوسته برای رسوب‌زدایی و سرویس دوره‌ای را بدون نیاز به تعویض کل مبدل ممکن می‌سازد و پایین بودن مصرف انرژی نسبی و بالا بودن راندمان نیز از مزایای اصلی آن است.

کلرزن نمکی BSPOOL

کلرزن نمکی EVO BASIC 25 با ظرفیت تولید 25 گرم کلر بر ساعت، برای استخرهایی تا حجم ۱۳۵ متر مکعب مناسب است. این دستگاه کلر را از طریق الکترولیز نمک محلول در آب تولید می‌کند و به همین دلیل، کاربران آب بهتری را بدون نیاز به افزودن مواد گندزدایی شیمیایی تجربه می‌کنند.

یکی از ویژگی‌های مهم این دستگاه برای پروژه حیات مرکزی، سیستم قطع خودکار آن در زمان قطع شدن جریان آب است. این ویژگی از آسیب دیدن سلول الکترولیز در مواقعی که آب در مدار جریان ندارد، جلوگیری می‌کند. همچنین دستگاه به سیستم هشدار خودکار در زمان کمبود نمک در آب استخر مجهز است و قابلیت کنترل میزان نمک موجود در آب را نیز دارد. شستشوی خودکار سل دستگاه نیز از دیگر قابلیت‌های این مدل است که نگهداری آن را ساده‌تر می‌کند.

دوزینگ پمپ میکرودوز  ME1-CA

دوزینگ پمپ ME1-CA از برند MICRODOS ساخت کشور ایتالیا و دارای تاییدیه CE اروپا است. این پمپ برای تزریق دوز معینی از مواد شیمیایی، عمدتاً اسید، به آب استخر به کار می‌رود و قابلیت تزریق با دور ثابت و دور متغیر را دارد. بدنه و هد این پمپ از پلی‌پروپیلن تقویت‌شده ساخته شده

فرکانس تزریق از طریق پتانسیومتر قابل تنظیم است و پالس‌ها با یک دکمه از ۰ تا ۲۰ درصد یا ۰ تا ۱۰۰ درصد قابل تنظیم هستند.

یکی از مزیت‌های این مدل برای پروژه‌هایی مثل حیات مرکزی، قابلیت نصب آسان و حداقل نیاز به تعمیر و نگهداری است. همچنین امکان ارائه هد پمپ با جنس PVDF و آب‌بندی PTFE برای تزریق ا قوی با دوز بالا نیز وجود دارد که انعطاف‌پذیری این پمپ را برای کاربردهای مختلف افزایش می‌دهد. این پمپ با آنالایزر Crystalpool و سنسورهای pH هماهنگ کار می‌کند و تزریق اسید را متناسب با نیاز لحظه‌ای آب استخر انجام می‌دهد.

شیر اتوماتیک  Besgo Valve

شیر اتوماتیک Besgo با ابعاد ۶۳ و ۱۲۵ میلی‌متر، از نوع پنوماتیک/هیدرولیک است. این شیر عملیات بک‌واش را به‌صورت خودکار انجام می‌دهد و نیاز به دخالت دست در تعویض وضعیت را حذف می‌کند. طراحی آن، افت فشار در مدار را کاهش می‌دهد و برای مجموعه‌ای که به‌صورت مداوم در حال بهره‌برداری است، انتخاب منطقی محسوب می‌شود.

شیر اتوماتیک Besgo ساخت سوئیس است و در دو سایز ۶۳ و ۱۲۵ میلی‌متر برای این پروژه انتخاب شده است و برخلاف شیرهای دستی معمول، عملیات بک‌واش را به‌صورت کاملاً خودکار انجام می‌دهد.

مکانیزم عملکرد این شیر پنوماتیک است؛ یعنی با فشار آب شبکه یا هوای فشرده کار می‌کند و با دریافت سیگنال الکتریکی از تایمر یا کنترلر، وضعیت خود را از حالت فیلتراسیون به بک‌واش تغییر می‌دهد. نکته مهم درباره این شیر، افت فشار بسیار پایین آن نسبت به شیرهای ۶ راهه معمول است که باعث می‌شود سرعت آب در زمان بک‌واش بالاتر برود و عملیات شستشوی فیلتر با راندمان بهتری انجام شود .

ویژگی ایمنی مهم این شیر برای پروژه‌هایی مثل حیات مرکزی، بازگشت خودکار آن به حالت فیلتراسیون در زمان قطع برق است. اگر برق قطع شود، فنر داخلی شیر را به وضعیت فیلتراسیون برمی‌گرداند و از تخلیه ناخواسته آب استخر جلوگیری می‌شود. همچنین در زمان تعویض وضعیت از فیلتراسیون به بک‌واش، نیازی به خاموش کردن پمپ نیست و همین موضوع، روند عملیات را ساده‌تر و سریع‌تر می‌کند .

بدنه این شیر از یو پی ویسی و قطعات داخلی آن از استیل ۳۱۶ ساخته شده و آب‌بندهای آن از جنس Viton و PTFE هستند که در برابر ازن بسیار مقاوم‌اند.

درواقع انتخاب شیر برند Besgo برای این پروژه به دلیل حذف نیاز به دخالت دستی در بک‌واش، افت فشار پایین و بازگشت خودکار به حالت فیلتراسیون در زمان قطع برق بوده است.

چالش پروژه و راه‌حل

چالش اصلی این پروژه، طراحی تأسیساتی بود که با هندسه خاص استخر و بخش کم‌عمق آن هماهنگ باشد. استخر پروژه حیات مرکزی دارای بخش کم‌عمق در مجاورت نمای ساختمان است؛ بخشی که به دلیل حجم کم آب، اگر جریان آب در آن به‌درستی توزیع نشود، آب راکد می‌ماند و کیفیت آن افت می‌کند. از طرف دیگر، این استخر در لواسان با آب‌وهوای کوهستانی قرار دارد و دمای آب در فصول سرد باید به‌طور دقیق کنترل شود. معماری خاص استخر هم اجازه نمی‌داد که تجهیزات و لوله‌کشی به‌صورت معمول و بدون هماهنگی با طراحی، در فضا جای بگیرند.

راه‌حل اجرایی

برای حل این مشکل، مدار چرخش آب به‌گونه‌ای طراحی شد که جریان آب در بخش کم‌عمق نیز پیوسته برقرار باشد. ظرفیت پمپ و مسیر لوله‌کشی بر اساس حجم آب هر بخش محاسبه شد تا آب در هیچ نقطه‌ای راکد نماند.

برای کنترل دقیق کیفیت آب در تمام بخش‌ها، کنترل شیمی آب به‌صورت خودکار طراحی شد تا سطح کلر و  pH به صورت پیوسته پایش و تنظیم شود. همچنین گندزدایی مکمل با اشعه UV در مدار قرار گرفت تا بار میکروبی آب کاهش یابد و مصرف مواد شیمیایی نیز پایین بماند. ضمن اینکه برای هماهنگی با معماری مجموعه، لوله‌کشی و تجهیزات در فضایی جانمایی شدند که کمترین تداخل بصری را با طراحی استخر داشته باشند.

نظر کارفرمای پروژه حیات مرکزی

در پروژه حیات مرکزی، ما با یک طراحی معماری خاص روبه‌رو بودیم. استخری با هندسه ویژه و بخش کم‌عمق که باید هم با نمای ساختمان هماهنگ می‌شد و هم از نظر فنی بی‌نقص کار می‌کرد. چیزی که برای ما اهمیت داشت، این بود که تیم تأسیسات به معماری مجموعه هم توجه کندتا بهترین کار انجام شود. تیم صدای آب دریا با دقت به نقشه‌های معماری نگاه کرد و راهکارهایی پیشنهاد داد که هم عملکرد کلی را بهبود می داد و هم ظاهر استخر را به هم نمی‌ریخت.

انتخاب تجهیزاتی مثل پمپ Speck و فیلترهای AQUAX با ظرفیت‌های متفاوت، نشان می‌داد که تیم به الگوی گردش آب در بخش‌های مختلف استخر فکر کرده است. روند اجرا هم منظم بود و هماهنگی خوبی با سایر عوامل پروژه داشت. از نتیجه کار رضایت داریم.

درباره پروژه حیات مرکزی

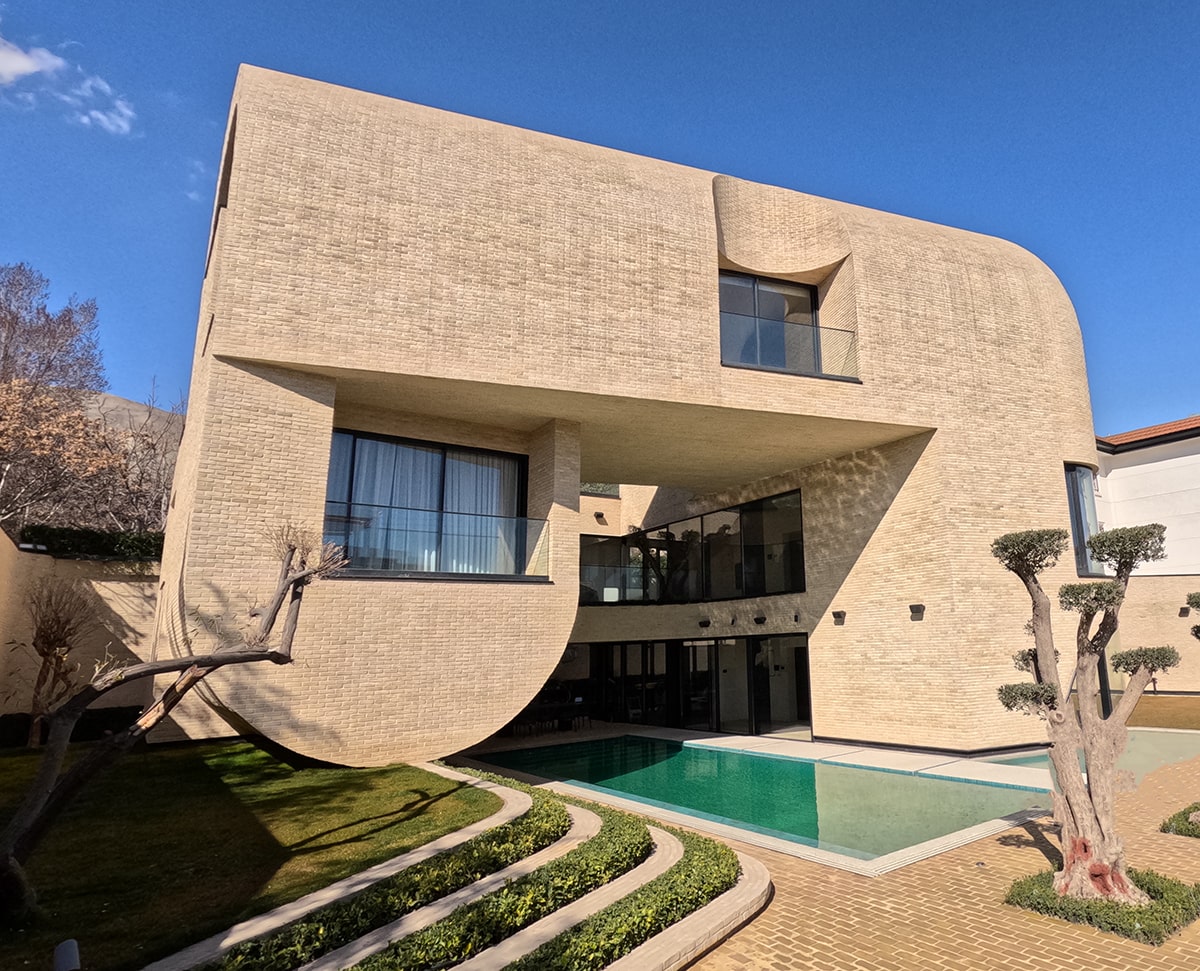

ویلای حیاط مرکزی در لواسان، پروژه‌ای از دفتر معماری نکست‌آفیس به سرپرستی علیرضا تغابنی است که بر مساحتی حدود ۷۳۴ مترمربع بنا شده و طراحی آن در سال ۱۳۹۹ آغاز و در سال ۱۴۰۳ به پایان رسیده است. این پروژه یکی از نمونه‌های شاخص معماری مسکونی معاصر ایران است که الگوی کهن حیاط مرکزی ایرانی را با زبانی امروزی بازخوانی کرده است.

ایده اصلی طراحی، تلاقی دو حجم L شکل در پلان و مقطع است که حفره‌ای در قلب بنا ایجاد می‌کند. این حفره، برخلاف حیاط‌های سنتی که در سطح همکف محدود می‌مانند، در تمام ارتفاع بنا امتداد پیدا می‌کند و از میان قوس‌های پیوسته و تراس‌های روی‌هم‌نشسته عبور می‌کند. نتیجه، حیاطی سه‌بعدی است که از کف با استخر فرورفته، از دو سو با بازشوهای متقابل و از بالا با آسمان در ارتباط است.

به طور کلی استخرهایی که با معماری خاص طراحی می‌شوند، به تأسیساتی نیاز دارند که با همان طراحی هماهنگ باشد و در عین حال عملکرد پایدار داشته باشد. اگر در حال برنامه‌ریزی برای اجرای استخر در مجموعه‌ای با معماری شاخص هستید، بهتر است از همان مرحله طراحی، یک تیم فنی متخصص در کنار معمار پروژه باشد تا تأسیسات و معماری در هماهنگی کامل پیش بروند. کارشناسان صدای آب دریا آماده‌اند تا بر اساس شرایط پروژه شما، بهترین راهکار را پیشنهاد دهند.
