پروژه کرمان موتور

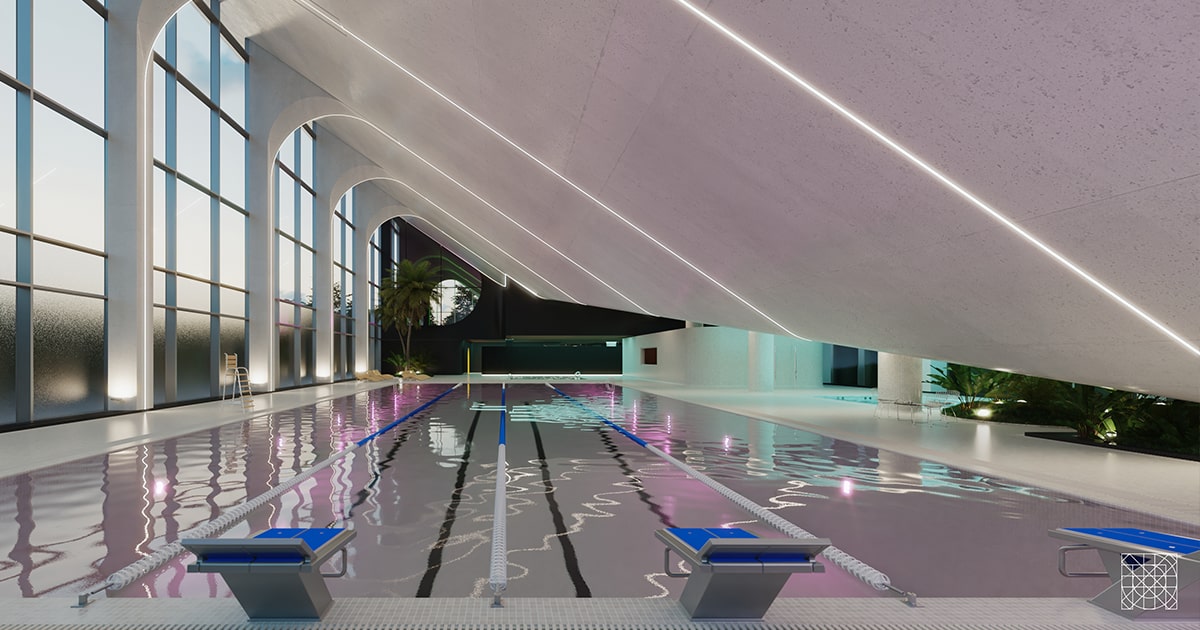

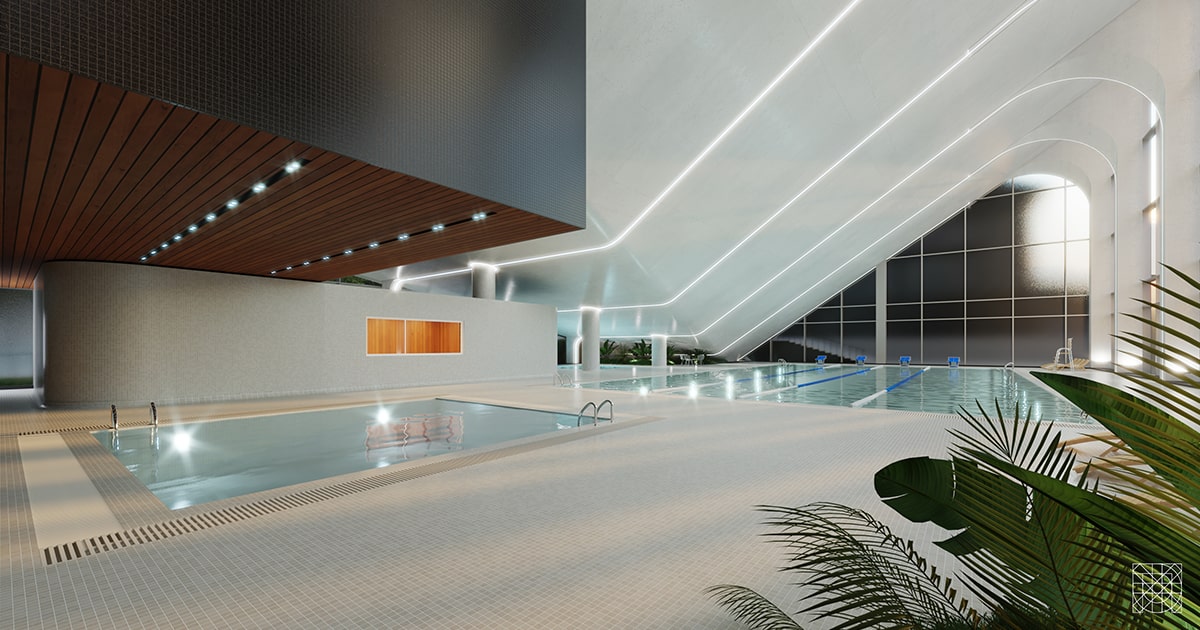

پروژه مجموعه ورزشی کرمان موتور، شامل تأمین تجهیزات و اجرای کامل سیستم‌های تصفیه و گندزدایی آب برای یک مجموعه ورزشی مدرن در مجاورت کارخانه کرمان موتور است که در حال اجرا می‌باشد. این مجموعه به طراحی دکتر علیرضا تغابنی ساخته می‌شود و شامل بخش‌های آب‌درمانی، استخر بزرگسال، جکوزی ۱۲ نفره، حوضچه آب سرد، سونای خشک و بخار است. به‌منظور تأمین سرمایش پایدار حوضچه آب سرد در تمام طول سال نیز، سیستم مستقل هیت پمپ برای این بخش اجرا شده است.

مشخصات فنی پروژه

مورد	جزئیات
نام پروژه	کرمان موتور
موقعیت	مجاورت کارخانه کرمان موتور
معمار	دکتر علیرضا تغابنی
پمپ تصفیه	پمپ تصفیه استخر کودکان و جکوزی Speck سری BADU Resort پمپ تصفیه استخر عمومی Speck سری BADU Block Multi Mar پمپ تصفیه حوضچه آبسرد Speck سری SuperPro
فیلتر شنی	فیلتر شنی فایبرگلاس CRYSTAL POOL شیر از بغل CPS  آکواکس ندارد
مبدل حرارتی	مبدل حرارتی Max Dapra ایتالیا سریD-KWT
الکتروپمپ	کالپدا رایان
سیستم سرمایش	هیت پمپ مستقل برای حوضچه آب سرد
کلرزن نمکی	کلرزن نمکی BS POOL سری Pro
آنالایزر	سیستم آنالایزر تزریق کلر و pH برند Crystal Pool
دوزینگ پمپ	دوزینگ پمپ Microdos سری ME1-CA
سنسور ORPو PH	ساخت میکرودوز ایتالیا
گندزدایی	دستگاه گندزدایی UV-C SLIM برند Filtreau
تابلو برق	این ردیف حذف شود. چون تابلو برق را ما ندادیم.
سیلیس	سیلیس شیشه‌ای CRYSTAL POOL



پمپ تصفیه Speck BADU SuperPro 40& 19

پمپ‌های BADU SuperPro محصول برندSpeck  آلمان هستند و از سری پمپ‌های حرفه‌ای این شرکت برای استخرهای عمومی محسوب می‌شوند. مهم‌ترین ویژگی این پمپ‌ها، جداسازی کامل محفظه الکتریکال از مکانیکال است؛ یعنی سیال هرگز با الکتروموتور تماس پیدا نمی‌کند و همین موضوع، خطر برق‌گرفتگی و خوردگی موتور را در محیط مرطوب موتورخانه از بین می‌برد. انتخاب این پمپ‌ها به دلیل نیاز به دبی بالا برای استخر بزرگسال و جکوزی ۱۲ نفره و سازگاری با سیستم کلرزن نمکی بوده است.

این محصول دارای آب بند از جنس کربن، سرامیک و نیتریل بوده و مدل SuperPro 40 با توان ۳ اسب بخار و دبی ۴۰ متر مکعب بر ساعت، برای مدار اصلی استخر بزرگسال و جکوزی ۱۲ نفره انتخاب شد.

مدل SuperPro 19 نیز با توان ۰.۸ کیلووات و دبی ۱۹ متر مکعب بر ساعت، برای مدارهای فرعی به کار رفت.

فیلتر شنی CRYSTAL POOL و AQUAX

فیلتر شنی برند CRYSTAL POOL مدل CPS با بدنه فایبرگلاس تقویت‌شده با پلی‌استر رزین و ژل‌کوت داخلی ساخته شده‌ و در برابر رطوبت و مواد شیمیایی مقاوم بسیار مقاوم است. شیر ۶ راهه اروپایی این فیلتر که به کناره بدنه متصل می‌شود، عملیات بک‌واش و تنظیم مدار را ساده می‌کند و درب پلی‌کربنات شفاف آن امکان بازدید بصری از داخل مخزن را فراهم می‌سازد. مدل‌های  CPS 500، 800 و 950 برای مدارهای مختلف مجموعه انتخاب شدند.

فیلتر شنی AQUAX مدل 1400 از سری فیلترهای حرفه‌ای برند ترکیه‌ای AQUAX است که از سال ۱۹۹۳ به‌طور تخصصی روی تولید فیلترهای شنی استخر فعالیت می‌کند. این مدل با قطر ۱۴۰۰ میلی‌متر و ظرفیت آبدهی ۷۷ متر مکعب بر ساعت، برای استخرهای سرپوشیده با حداکثر حجم ۳۸۰ متر مکعب و استخرهای روباز با حداکثر حجم ۳۰۵ متر مکعب طراحی شده است.

بدنه این فیلتر از فایبرگلاس تقویت‌شده با پلی‌استر رزین ساخته شده که در برابر خوردگی، رطوبت و اشعه UV مقاوم است. درب شفاف پلی‌کربنات بالای مخزن نیز امکان بازدید بصری از وضعیت سیلیس و آب‌پخش‌کن را فراهم می‌کند .

 انتخاب این مدل برای پروژه کرمان موتور به دلیل ظرفیت بالای آن برای استخر بزرگسال و جکوزی ۱۲ نفره است. دبی ۷۷ متر مکعب بر ساعت این فیلتر با دبی پمپ‌های اصلی مجموعه هماهنگ است و طراحی «شیر از بغل» آن، سرویس دوره‌ای و تعویض سیلیس را در موتورخانه ساده‌تر می‌کند.

مبدل حرارتی MAXDPARA X-KWT 161 KW و  D-KWT-46KW

مبدل حرارتی برند MAXDPARA سری X-KWT با بدنه پلی‌آمید تقویت‌شده با فایبرگلاس و کویل استیل ۳۱۶ ساخته شده است. انتخاب این مبدل‌ها به دلیل راندمان بالای انتقال حرارت و افت فشار پایین بوده است. طراحی تک لوله شیاردار مارپیچ به جای چند لوله متراکم، سطح تبادل حرارتی بیشتری ایجاد می‌کند و راندمان را افزایش می‌دهد. افت فشار در خط آب استخر تنها ۰.۲۲ بار و در خط بویلر ۰.۴۸ بار است که به کاهش مصرف انرژی پمپ نیز کمک می‌کند.

مدل X-KWT با توان ۱۶۱ کیلووات برای گرمایش استخر بزرگسال و جکوزی انتخاب شد. مبدل D-KWT-46KW  برای مدارهای گرمایشی بخش آب‌درمانی و حوضچه آب سرد به کار رفت.

کلرزن نمکی BSPOOL PRO 50 & 70

کلرزن نمکی برند BSPOOL سری PRO، با استفاده از الکترولیز مولکول‌های نمک، کلر مورد نیاز آب استخر را تولید می‌کند. انتخاب این مدل‌ها به دلیل ظرفیت مناسب برای حجم استخر و قابلیت کنترل دقیق تولید کلر بوده است که آب را بسیار تمیزتر می‌کند.

این محصول برای تأسیسات عمومی و نیمه‌عمومی با تردد بالای افراد طراحی شده و کنترل آن توسط میکروپروسسور داخلی انجام می‌شود که ساعات کارکرد دستگاه را تعیین می‌کند. مدل PRO 50 با ظرفیت ۵۰ گرم بر ساعت و مدل PRO 70 با ظرفیت ۷۰ گرم بر ساعت، برای پوشش حجم استخر بزرگسال و جکوزی انتخاب شدند. الکترولیز این دستگاه‌ها از نوع Long Life Cell  با عمر مفید ۱۰,۰۰۰ ساعت است.

آنالایزر کلر و pH با Redox و صفحه لمسی

آنالایزر کلر و pH با قابلیت Redox و صفحه لمسی، امکان پایش مداوم سطح کلر و pH آب را فراهم می‌کند. آنالایزر کریستال پول به دو دوزینگ پمپ مجزا برای تزریق کلر و اسید مجهز است و به‌صورت خودکار، بر اساس داده‌های لحظه‌ای سنسورها، مواد شیمیایی را به آب تزریق می‌کند .

این دستگاه یک ویژگی ایمنی مهم دارد: تا زمانی که pH در محدوده تنظیم‌شده قرار نگیرد، اجازه تزریق کلر را نمی‌دهد. این کار از تزریق بی‌مورد و هدر رفتن مواد شیمیایی جلوگیری می‌کند و باعث می‌شود آب همیشه در وضعیت گندزدایی مؤثر باقی بماند.

دوزینگ پمپ میکرودوز  ME1-CA و ME1-CA-05-09

دوزینگ پمپ‌های برند Microdos ساخت ایتالیا، از نوع الکترومغناطیسی با دیافراگم هستند. مشخصات فنی این مدل شامل حداکثر دبی ۵ لیتر بر ساعت، حداکثر فشار کاری ۹ بار و توان مصرفی ۵۰ وات است . بدنه و هد پمپ از پلی‌پروپیلن تقویت‌شده (PP) ساخته شده که در برابر رطوبت، خوردگی شیمیایی و ضربه مقاوم است . درجه حفاظت آن IP54 است و به صورت تک‌فاز ۲۳۰ ولت کار می‌کند.

انتخاب این دوزینگ پمپ برای پروژه کرمان موتور به دلیل دقت بالای تزریق و سازگاری با مواد شیمیایی استخر بوده است. دوزینگ پمپ ME1-CA با آنالایزر کلر و pH هماهنگ کار می‌کند و تزریق اسید و کلر را متناسب با نیاز لحظه‌ای آب انجام می‌دهد.



الکتروپمپ کالپدا رایان B 200-NF و B 160-NF

الکتروپمپ‌های کالیدا رایان مدل B 200-NF و B 160-NF، از سری پمپ‌های سانتریفیوژ زمینی شرکت صنایع الکتروپمپ رایان هستند که با همکاری شرکت کالپدا ایتالیا تولید می‌شوند. این برند از سال ۱۳۶۲ در ایران فعالیت دارد و محصولاتش را با گواهینامه ISO 9001 و تأییدیه TÜV آلمان عرضه می‌کند.

انتخاب این الکتروپمپ‌ها برای پروژه کرمان موتور به دلیل نیاز به پمپ‌های کمکی برای انتقال آب گرم از موتورخانه به مبدل‌های حرارتی و گردش آب در مدارهای مختلف مجموعه بوده است. طراحی کوپله مستقیم این مدل‌ها، نگهداری و سرویس را ساده‌تر می‌کند و دوام بالای متریال آن‌ها در شرایط کاری مداوم، انتخاب منطقی برای یک مجموعه ورزشی با بهره‌برداری روزانه محسوب می‌شود.

محدوده کارکرد این الکتروپمپ‌ها شامل دمای سیال از ۱۰- تا ۹۰ درجه سانتی‌گراد، دمای محیط تا ۴۰ درجه و حداکثر فشار کاری ۱۰ بار است. کلاس عایقی F و درجه حفاظت IP54 نیز دارند.

دستگاه  UV FILTREAU SLIM

دستگاه UV سری SLIM ساخت FILTREAU، با لامپ ۴۰ وات و محفظه استیل ۳۱۶، به عنوان گندزدایی مکمل در مدار آب قرار گرفته است. این دستگاه با تولید اشعه UV-C در طول موج حدود 253 نانومتر، ساختار میکروارگانیسم‌ها را تخریب می‌کند و بار میکروبی آب را کاهش می‌دهد. استفاده از UV-C می‌تواند نیاز به کلر و سایر مواد شیمیایی را تا ۸۰ درصد کاهش دهد و کلرامین‌های موجود در آب را نیز تجزیه کند .

دستگاه گندزدایی UV-C SLIM محصول برند هلندی Filtreau است که به عنوان مکمل سیستم‌های گندزدایی متداول در استخرها، جکوزی‌ها و حوضچه‌های پرورش ماهی استفاده می‌شود. این دستگاه با تولید اشعه UV-C در طول موج دقیق ۲۵۳.۷ نانومتر، ساختار DNA و RNA میکروب های ریز را تخریب می‌کند و باکتری‌ها، ویروس‌ها و قارچ‌ها را از بین میبرد.

این دستگاه به عنوان مکمل گندزدایی در مدار آب مجموعه قرار گرفته است و با از بین بردن میکروب های بسیار ریز مقاوم به کلر، ایمنی آب را افزایش می‌دهد و با تجزیه کلرامین‌ها، کیفیت آب را بهبود می‌بخشد. استفاده از UV-C می‌تواند نیاز به کلر و سایر مواد شیمیایی را تا ۸۰ درصد کاهش دهد و در عین حال، کلرامین‌های موجود در آب را نیز تجزیه کند. طراحی باریک این مدل برای موتورخانه مجموعه کرمان موتور که با محدودیت فضا مواجه بود، مزیت مهمی محسوب می شد.

تابلوی برق هوشمند

تابلو برق هوشمند Crystal Pool، نسل جدیدی از سیستم‌های کنترلی است که برای مدیریت حرفه‌ای مجموعه‌های آبی طراحی شده است. این تابلو امکان نظارت و کنترل کامل تجهیزات مکانیکی و الکتریکی را فراهم می‌کند و به‌صورت هوشمند دما، رطوبت، زمان کارکرد و مصرف انرژی را تنظیم و بهینه می‌سازد.

مجموعه ورزشی کرمان موتور شامل استخر بزرگسال، جکوزی ۱۲ نفره، حوضچه آب سرد و سونا است و هر یک از این بخش‌ها نیازمند کنترل دقیق دما، زمان‌بندی عملکرد و مدیریت مصرف انرژی هستند. کنترل دستی این تعداد تجهیزات و هماهنگی بین آن‌ها عملاً ممکن نیست. تابلو برق هوشمند Crystal Pool با طراحی و قابلیت سفارشی‌سازی بر اساس ظرفیت و نوع تجهیزات، این امکان را فراهم می‌کند که تمام سیستم‌های مجموعه به‌صورت منظم مدیریت شوند .

سیلیس شیشه‌ای  CRYSTALPOOL

یک مدیای فیلتراسیون تقریبا جدید است که به منظور ارتقای عملکرد فیلترهای شنی طراحی شده است. در پروژه کرمان موتور که شامل استخر بزرگسال، جکوزی ۱۲ نفره و حوضچه آب سرد است، کیفیت آب و شفافیت آن در اولویت قرار دارد. سیلیس شیشه‌ای CRYSTAL POOL  به دلیل استفاده از شیشه خالص و درجه ۱، از نظر بهداشتی سطح بالاتری نسبت به سیلیس‌های بازیافتی دارد.

ساختار ویژه دانه‌های شیشه‌ای این نوع سیلیس باعث می‌شود ذرات معلق بهتر در بستر فیلتر به دام بیفتند و در نتیجه، نیاز به استفاده از مواد ضد عفونی به میزان قابل‌ توجهی کاهش یابد. همچنین در زمان بک‌واش، دانه‌ها سریع‌تر و کامل‌تر شسته می‌شوند و افت فشار کمتری در سیستم ایجاد می‌شود که این موضوع به کاهش مصرف آب و افزایش عمر مفید فیلتر کمک می‌کند.

مقاومت بالای این سیلیس در برابر سایش نیز باعث می‌شود طول عمر بیشتری نسبت به سیلیس معمولی داشته باشد و برای استخری که به‌صورت مداوم استفاده می‌شود، انتخاب منطقی‌تری باشد.

چالش پروژه و راه‌حل

چالش اصلی این پروژه، تأمین سرمایش پایدار حوضچه آب سرد در تمام طول سال بود. حوضچه آب سرد به دلیل کاربری خاص خود نیازمند دمای پایین و ثابت است و در هوای گرم، حفظ این دما بدون سیستم سرمایش اختصاصی ممکن نیست. علاوه بر این، مجموعه شامل بخش‌های متعدد آبی با نیازهای دمایی متفاوت است که هر کدام باید سیستم گرمایش یا سرمایش مستقل خود را داشته باشند.

راه‌حل اجرایی:

برای حل این مشکل، سیستم مستقل هیت پمپ برای حوضچه آب سرد اجرا شد تا امکان عملکرد مؤثر در تابستان و زمستان فراهم شود. این سیستم به ‌صورت جداگانه برای این بخش طراحی شد تا دمای آب حوضچه در محدوده مطلوب حفظ شود. در بخش گرمایش استخر و جکوزی نیز، از مبدل‌های حرارتی با ظرفیت مناسب استفاده شد تا هر بخش بتواند مستقل از دیگری گرم شود.

نظر کارفرمای مجموعه ورزشی کرمان موتور

پیش از آغاز همکاری، با چند تیم تأسیساتی جلسه داشتیم و تقریباً همه یک رویه مشابه را پیشنهاد می‌دادند، یعنی ارائه لیست تجهیزات، نصب و تحویل کار. اما جلسه با تیم صدای آب دریا متفاوت بود. آن‌ها پیش از هر پیشنهادی، درباره الگوی بهره‌برداری از مجموعه سؤال کردند؛ اینکه هر بخش روزانه چند ساعت فعال است، کدام قسمت بیشترین فشار کاری را تحمل می‌کند و آیا در فصول مختلف سال، نحوه استفاده تغییر می‌کند؟. سپس بر اساس همین اطلاعات، پیشنهادهای فنی خود را ارائه کردند.

نکته‌ای که برای ما اهمیت داشت، شفافیت در انتخاب تجهیزات بود. هر محصولی که پیشنهاد می‌شد، دلیل فنی مشخصی داشت و درباره محدودیت‌ها و مزایای هر گزینه توضیح داده می‌شد. برای نمونه، درباره حوضچه آب سرد توضیح دادند که چرا به سیستم سرمایش مستقل نیاز دارد و اگر از سیستم مشترک استفاده شود، در تابستان چه مشکلی پیش می‌آید. این سطح از شفافیت باعث شد تصمیم‌گیری برای ما که تخصص تأسیساتی نداریم، ساده‌تر و مطمئن‌تر باشد.

در مرحله اجرا نیز همان دقت ادامه دارد. برنامه زمانی رعایت می‌شود و هر بخش پیش از رفتن به مرحله بعد، تست و تأیید می‌شود. برای ما، این نظم و پیگیری از خود تجهیزات هم ارزشمندتر بوده است.

درباره پروژه کرمان موتور

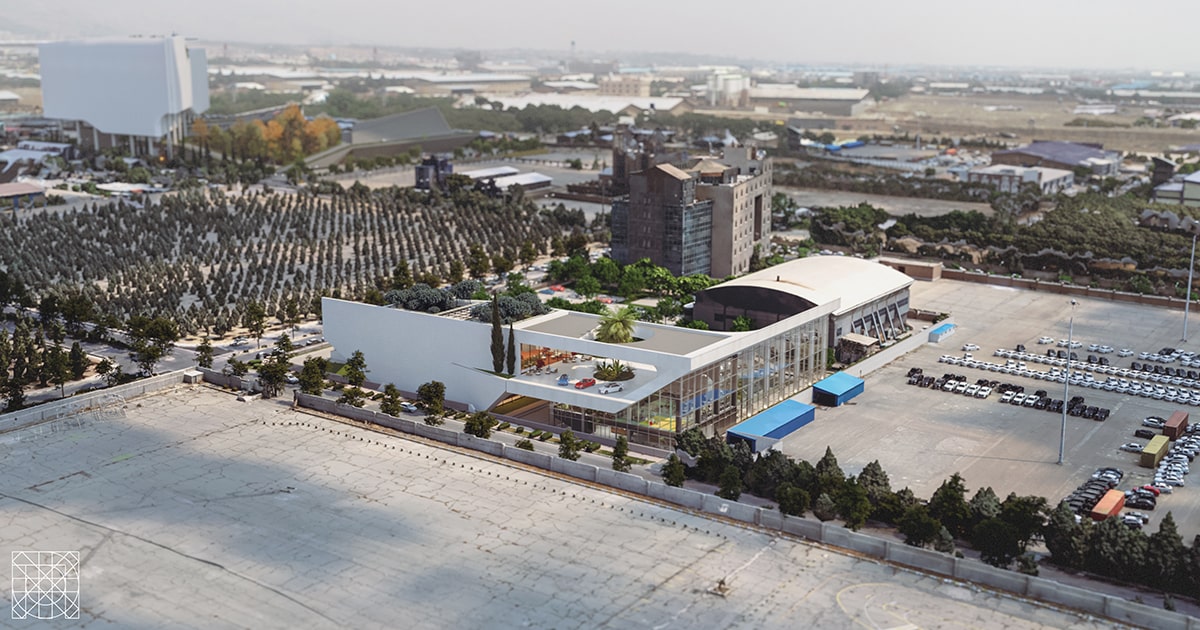

پروژه مجموعه ورزشی کرمان موتور در مجاورت کارخانه کرمان موتور در حال ساخت است. این -مجموعه به طراحی دکتر علیرضا تغابنی در آدرس تهران، چیتگر جنوبی، کنارگذر لشگری غرب، خیابان پنجاه و هشتم، خیابان آبان سوم واقع شده است. این موقعیت در غرب تهران و در محدوده چیتگر، دسترسی مناسبی از طریق بزرگراه لشگری (جاده مخصوص کرج) دارد و برای کارکنان کارخانه کرمان موتور و ورزشکاران باشگاه قابل دسترسی است. این محموعه شامل مجموعه آب‌درمانی، استخر بزرگسال، جکوزی ۱۲ نفره، حوضچه آب سرد، سونای خشک و بخار است.

مجموعه‌های ورزشی چندکاربردی با بخش‌های آبی متنوع، نیازمند طراحی سیستم‌های گرمایش و سرمایش مستقل برای هر بخش هستند. اگر در حال برنامه‌ریزی برای اجرای مجموعه‌ای مشابه هستید، بهتر است با یک تیم فنی متخصص مشورت کنید تا هر بخش بدون وابستگی به دیگری، شرایط دمایی مطلوب خود را حفظ کند. کارشناسان صدای آب دریا آماده‌اند تا به صورت رایگان شما را راهنمایی کرده و مشاوره بدهند.
