پروژه بنیاد مسکن

پروژه استخر بنیاد مسکن، شامل مشاوره معماری، بازنگری چیدمان کاسه‌ها، طراحی کامل تأسیسات مکانیکی، طراحی تصفیه‌خانه و تأمین تجهیزات است که در حال انجام می‌باشد. در طرح اولیه کارفرما، یک کاسه استخر بسیار بزرگ پیش‌بینی شده بود که با نیاز واقعی بهره‌برداری همخوانی نداشت. با تحلیل سطح اشغال و میزان مصرف آب و انرژی، پیشنهاد شد کاسه بزرگ به چند کاسه مستقل تبدیل شود. در نهایت، این مجموعه به صورت کاسه استخر اصلی و درمانی، کودک، جکوزی و حوضچه آب سرد اجرا گردید تا ارزش افزوده و کیفیت بهره‌برداری افزایش یابد.

مشخصات فنی پروژه

استخر بنیاد مسکن با بخش‌های آبی متنوع و تجهیزاتی طراحی شده که پاسخگوی نیاز کاربران در تمام فصول سال باشد. جدول زیر تجهیزات استفاده‌شده در این پروژه را نشان می‌دهد.

پمپ تصفیه Emaux SPH100 و SPH200

پمپ‌های سری SPH ساخت Emaux، از نوع استرینر سرخود با بدنه پلی‌کربنات و درب شیشه‌ای هستند. شفت آن‌ها از استیل ۳۱۶ ساخته شده که مقاومت بالایی در برابر خوردگی ناشی از مواد شیمیایی آب استخر دارد. پروژه بنیاد مسکن شامل چند کاسه مستقل (اصلی، کودک، جکوزی و حوضچه آب سرد) است. انتخاب دو ظرفیت متفاوت این امکان را فراهم کرد که هر کاسه، پمپ متناسب با حجم خودش داشته باشد، بدون آنکه برای بخش‌های کوچک‌تر از پمپ بزرگ و پرمصرف استفاده شود.

فیلتر کارتریج  Emaux CF100

فیلتر کارتریج Emaux CF100 با بدنه فایبرگلاس مقاوم در برابر UV، دبی ۲۲.۹ متر مکعب بر ساعت و سطح فیلتراسیون ۹.۴ متر مربع طراحی شده است و حداکثر فشار کاری آن ۲.۵ بار و حداکثر دمای کارکرد آن نیز ۴۰ درجه سانتی‌گراد است .در مجموعه‌ای با چند کاسه و فضای موتورخانه محدود، فیلتر کارتریج به دلیل ابعاد فشرده و نصب ساده، گزینه مناسبی برای کاسه‌های کوچک‌تر یعنی کودک و حوضچه آب سرد بود. برخلاف فیلترهای شنی، این فیلتر به بک‌واش نیاز ندارد و نگهداری آن برای اپراتور ساده‌تر است.

کلرزن نمکی  BSPOOL PRO 100g/h

کلرزن نمکی برند BSPOOL سری PRO با ظرفیت ۱۰۰ گرم کلر بر ساعت، برای استخرهایی با حجم حداکثر ۲۵۰ متر مکعب طراحی شده است. توان مصرفی آن ۵۵۰ وات و درجه حفاظت آن IP65 است و ۱۰,۰۰۰ ساعت عمر مفید دارد و مجهز به ریزپردازنده داخلی برای تعیین مدت کارکرد و صفحه نمایش دیجیتال است .

از آنجا کاسه استخر اصلی و درمانی این مجموعه حجم بالایی دارد و نیاز به تولید کلر پیوسته و قابل تنظیم دارد. ظرفیت ۱۰۰ گرم بر ساعت این مدل پاسخگوی این حجم است و ریزپردازنده داخلی آن، تولید کلر را متناسب با نیاز لحظه‌ای آب تنظیم می‌کند.

تجهیزات کیت کنترل BSPOOL

این کیت شامل پنل کنترل، سنسورهای pH و Redox است که به کلرزن نمکی متصل می‌شود و سطح گندزدایی آب را به‌صورت خودکار کنترل می‌کند. سنسور Redox قدرت باکتری‌کشی واقعی آب را می‌سنجد و تولید کلر را متناسب با آن تنظیم می‌کند.

در مجموعه‌ای با چند کاسه و کاربران متعدد، کنترل دستی سطح کلر و pH در تمام بخش‌ها ممکن نیست. این کیت با اتصال به کلرزن نمکی، کنترل خودکار گندزدایی را در کاسه اصلی فراهم می‌کند و نیاز به نظارت دائم اپراتور را کاهش می‌دهد.

دوزینگ پمپ Microdos سری ME1 CA

دوزینگ پمپ برند Microdos ساخت ایتالیا، از نوع الکترومغناطیسی با دیافراگم است. هد تزریق آن از جنس PP ساخته شده که در برابر مواد شیمیایی خورنده بسیار مقاوم است. حداکثر دبی آن ۸ لیتر بر ساعت و حداکثر فشار کاری آن ۵ بار است. توان مصرفی آن ۵۰ وات و درجه حفاظت آن IP54 است که درواقع ضد آب بوده و به هیچ عنوان در اثر برخورد با آب خراب نمی‌شود.

برای کاسه‌های کودک و حوضچه آب سرد که حجم کمتری دارند، تزریق مواد شیمیایی باید با دقت بالا و دبی کم انجام شود. دوزینگ پمپ ME1-CA با دبی قابل تنظیم و سازگاری با آنالایزر، دقیقاً برای این بخش‌ها انتخاب شد تا کیفیت آب در تمام کاسه‌ها به‌صورت دقیق حفظ شود.

آنالایزر کلر و pH با قابلیت Redox و صفحه لمسی

این محصول از برند Crystalpool، امکان پایش مداوم سطح کلر و pH آب را فراهم می‌کند. درواقع این دستگاه یک سیستم اتوماتیک برای تحلیل، نمایش و تنظیم همزمان پارامترهای شیمیایی کلیدی آب است. دارای دو دوزینگ پمپ مجزا برای تزریق اسید و کلر و همچنین نمایش مقادیر به‌صورت لحظه‌ای روی LCD لمسی است.

در مجموعه‌ای با چند کاسه مستقل، نیاز به یک سیستم مرکزی برای پایش کیفیت آب وجود داشت. آنالایزر Crystalpool با صفحه لمسی و قابلیت اتصال به سیستم کنترل، مدیریت کیفیت آب در بخش‌های مختلف را برای اپراتور ساده‌تر می‌کند.

چالش پروژه و راه‌حل

چالش اصلی این پروژه، طرح اولیه کارفرما بود که یک کاسه استخر بسیار بزرگ را پیش‌بینی کرده بود، بدون آنکه با نیاز واقعی بهره‌برداری همخوانی داشته باشد. این طرح اولیه، هم از نظر مصرف آب و انرژی ناکارآمد بود و هم بهره‌برداری از آن برای گروه‌های مختلف کاربران یعنی کودکان، افراد نیازمند آب‌درمانی و کاربران جکوزی دشوار می‌کرد.

راه‌حل اجرایی:

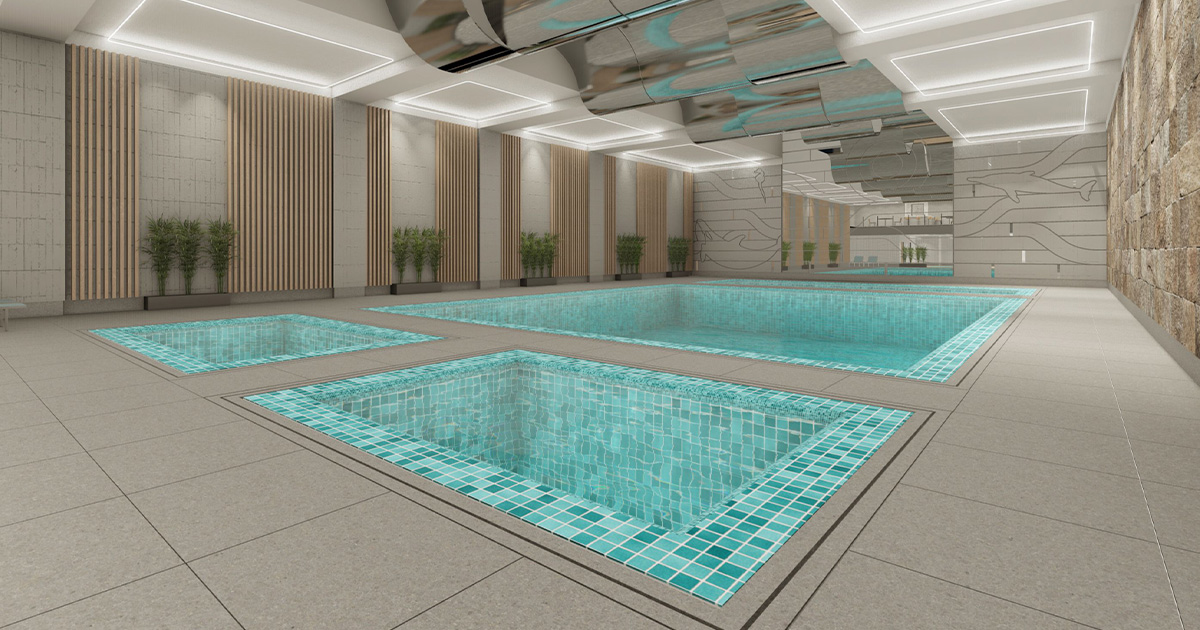

با تحلیل سطح اشغال و میزان مصرف آب و انرژی، پیشنهاد شد کاسه بزرگ به چند کاسه مستقل تبدیل شود. در نهایت، مجموعه به صورت کاسه استخر اصلی و درمانی، کودک، جکوزی و حوضچه آب سرد اجرا گردید. این تقسیم‌بندی، علاوه بر افزایش ارزش افزوده مجموعه، بهره‌برداری از هر بخش را متناسب با نیاز کاربران ممکن کرد.

طراحی سیستم تهویه مطبوع مجموعه نیز با هدف کنترل بهینه سیستم گرمایشی و رطوبتی انجام شد. با توجه به معلق بودن کاسه استخر، عایق‌کاری فایبرگلاس نیز به صورت تخصصی توسط شرکت صدای آب دریا اجرا شد تا آب‌بندی درست و قابل اعتماد برای بهره‌برداری بلندمدت انجام شود.

نظر کارفرمای پروژه بنیاد مسکن

ما طرح اولیه‌مان یک استخر بزرگ بود و فکر می‌کردیم هرچه بزرگ‌تر، بهتر. اما تیم صدای آب دریا قبل از هر چیز، از ما پرسید که قرار است چه کسانی از این مجموعه استفاده کنند و چه انتظاری از آن داریم. وقتی فهمیدند ما به دنبال فضایی برای همه گروه‌های سنی هستیم، پیشنهاد دادند کاسه بزرگ را به چند بخش مستقل تقسیم کنیم که کار بسیار منطقی بود چون هم هزینه نگهداری کمتر می‌شد، هم هر گروه می‌توانست بدون مزاحمت برای دیگران از فضای خودش استفاده کند.

در مرحله اجرا نیز چیزی که برای ما اطمینان‌بخش بود این بود که تیم فنی برای هر بخش، ظرفیت پمپ و فیلتر را جداگانه محاسبه کردند و توضیح دادند چرا کاسه کودک به تجهیزات کوچک‌تری نیاز دارد. این دقت در جزئیات برای ما ارزشمند بود و امروز که کار در حال پیشرفت است، مطمئنیم که این تصمیم‌ها در بلندمدت به نفع ما خواهد بود.

درباره پروژه بنیاد مسکن

پروژه استخر بنیاد مسکن، شامل مشاوره معماری، بازنگری چیدمان کاسه‌ها، طراحی کامل تأسیسات مکانیکی، طراحی تصفیه خانه و تأمین تجهیزات، اجرای عایق فایبرگلس است که در حال انجام می‌باشد. این پروژه در تهران واقع شده و شرکت صدای آب دریا در آن نقش مشاور و مجری تأسیسات (مجری تاسیسات نبودیم) و عایق فایبرگلس را بر عهده دارد.

در طرح اولیه کارفرما، یک کاسه استخر بسیار بزرگ پیش‌بینی شده بود که با نیاز واقعی بهره‌برداری همخوانی نداشت. با تحلیل سطح اشغال و میزان مصرف آب و انرژی، پیشنهاد شد کاسه بزرگ به چند کاسه مستقل تبدیل شود. در نهایت، این مجموعه به صورت کاسه استخر اصلی و درمانی، کودک، جکوزی و حوضچه آب سرد اجرا گردید تا ارزش افزوده و کیفیت بهره‌برداری افزایش یابد.

طراحی سیستم تهویه مطبوع مجموعه نیز با هدف کنترل بهینه سیستم گرمایشی و رطوبتی انجام شد. با توجه به معلق بودن کاسه استخر، عایق‌کاری فایبرگلاس نیز به صورت تخصصی توسط شرکت صدای آب دریا اجرا شد تا آب‌بندی پایدار و قابل اتکا برای بهره‌برداری بلندمدت تضمین گردد.

درباره پروژه بنیاد مسکن

پروژه استخر بنیاد مسکن در تهران قرار دارد و برای گروه‌های مختلف سنی طراحی شده است. ویژگی اصلی این پروژه این است که پیش از هر تصمیمی درباره تجهیزات، ابتدا نیاز واقعی کاربران و فضای موجود بررسی شد. به همین دلیل چیدمان کاسه‌ها بر اساس همین تحلیل شکل گرفت، نه بر اساس یک الگوی از پیش تعیین‌شده.

این پروژه در حال حاضر مراحل اجرایی خود را طی می‌کند و شرکت صدای آب دریا در آن نه تنها به عنوان مجری تأسیسات، بلکه به عنوان مشاور معماری و طراح تصفیه‌خانه نیز حضور دارد. همین حضور کامل از مرحله ایده تا اجرا، باعث شده است که تصمیم‌های فنی و معماری در هماهنگی کامل با یکدیگر گرفته شوند و مجموعه‌ای متناسب با شرایط واقعی کارفرما شکل بگیرد.

بازنگری چیدمان کاسه‌های استخر، تصمیمی است که اگر در مرحله طراحی گرفته شود، می‌تواند مصرف آب و انرژی را بهینه کند و بهره‌برداری از مجموعه را برای گروه‌های مختلف کاربران ساده‌تر سازد. اگر شما نیز برای اجرای مجموعه‌ای با چند کاسه متفاوتدر حال برنامه ریزی هستید، بهتر است با یک تیم فنی ماهر مشورت کنید تا طرح اولیه با نیاز واقعی بهره‌برداری همخوانی داشته باشد. کارشناسان صدای آب دریا آماده‌اند تا بر اساس شرایط پروژه شما، راهکار مناسب را پیشنهاد دهند.
