پروژه بیمارستان پیامبران

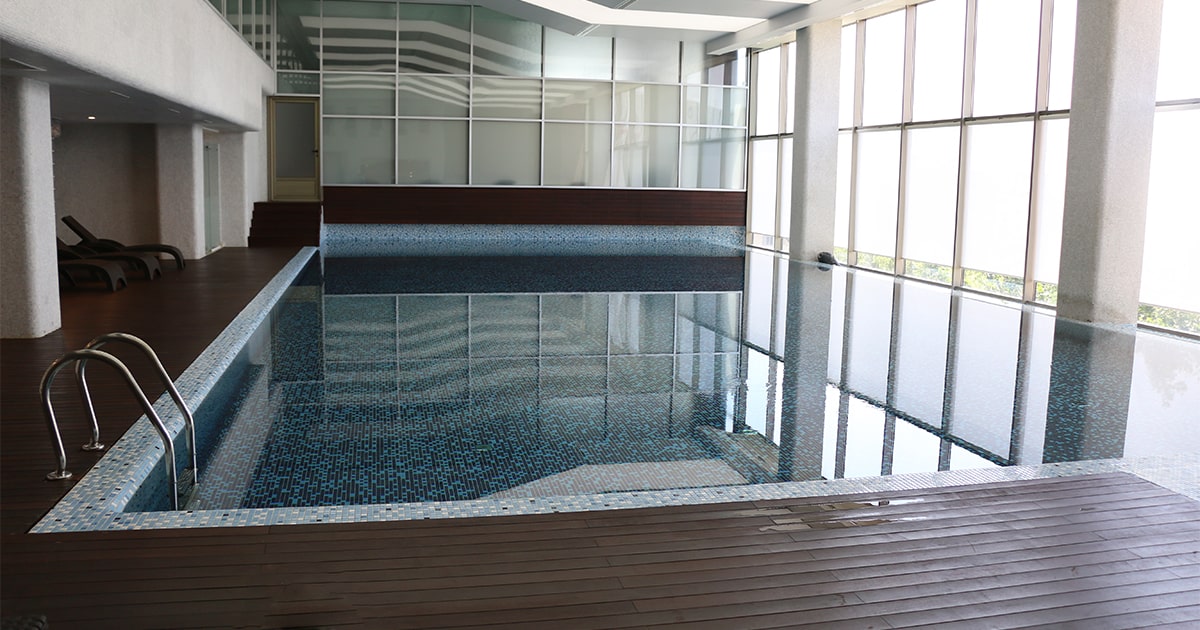

پروژه استخر بیمارستان پیامبران در مجموعه‌ای چندمنظوره و در طبقه سوم پارکینگ طبقاتی این مرکز درمانی اجرا شده است. استخر این مجموعه با ابعاد ۱۰×۲۰ متر به صورت اینفینیتی طراحی شده و به سمت پارک پیامبران دید دارد. بخش شیشه‌ای اینفینیتی به طول ۸ متر، به همراه طراحی ویژه تهویه مطبوع برای جلوگیری از تعریق روی شیشه‌ها، از ویژگی‌های شاخص این پروژه است. مجموعه شامل استخر، جکوزی ۸ نفره، سوناهای خشک و بخار و حوضچه آب‌سرد می‌شود و مشاوره، طراحی معماری و اجرای تأسیسات مکانیکی و الکتریکی آن توسط شرکت صدای آب دریا انجام شده است.

مشخصات فنی پروژه

استخر بیمارستان پیامبران با طراحی اینفینیتی و تجهیزاتی که برای شرایط خاص این پروژه انتخاب شده‌اند، اجرا شده است. جدول زیر تجهیزات استفاده‌شده در این پروژه را نشان می‌دهد.

پمپ تصفیه  Speck BADU Prime

پمپ BADU Prime ساخت برند Speck آلمان، از سری پمپ‌های پرمیوم این شرکت برای استخرهای بزرگ و عمومی است. این مدل با دبی ۲۰ متر مکعب بر ساعت و هد ۸ متر، برای استخرهایی با حجم ۸۵ تا ۱۰۰ متر مکعب طراحی شده است. توان موتور آن ۱ کیلووات است و به صورت تک‌فاز ۲۳۰ ولت کار می‌کند. پیش‌فیلتر بزرگ با درپوش شفاف و حجم ۳ لیتر، باعث میشود بازدید و تمیزکاری سریع انجام شود و پمپ با قابلیت خودمکشی تا ارتفاع ۳ متر را دارد.

استخر این بیمارستان با ابعاد ۱۰×۲۰ متر و کاربری عمومی، نیاز به پمپی با دبی بالا و کارکرد مداوم داشت. ظرفیت ۲۰ متر مکعب بر ساعت این مدل، با حجم آب استخر و سیستم فیلتراسیون هماهنگ بود. طراحی کم‌صدا نیز یکی از معیارهای انتخاب این محصول بود.

فیلتر شنی BEHNCKE

فیلتر شنی BEHNCKE ساخت آلمان، از نوع فیلترهای High-Layer با بدنه فایبرگلاس تقویت‌شده است. این فیلترها در برابر خوردگی مقاوم بوده و مواد سمی به آب منتقل نمی‌کنند. فیلترهای BEHNCKE برای تصفیه آب استخر و آب صنعتی طراحی شده‌اند و با سیستم‌های مختلف از جمله ازن سازگار هستند. در این پروژه، فیلتر BEHNCKE با سیستم بک‌فلاش اتوماتیک انتخاب شد تا عملیات شستشوی معکوس بدون دخالت دست و به‌صورت خودکار انجام شود.

مبدل حرارتی Bowman

این پمپ از نوع پوسته و لوله با طراحی خاص tube stack است. تعداد لوله‌های تبادل حرارت در این مبدل‌ها بیشتر از بسیاری از گزینه‌های مشابه است و چیدمان بافل داخلی، آب گرم را به مؤثرترین شکل ممکن به آب استخر منتقل می‌کند. نتیجه عملی آن نیز، گرم شدن سریع‌تر آب است.

مبدل‌های Bowman با تیتانیوم، استیل و مس-نیکل عرضه می‌شوند و تیتانیوم آن برای آب استخرهای شور و سیستم‌های کلرزنی نمکی بسیار مناسب است. در این پروژه، از این مبدل حرارتی به دلیل راندمان بالای انتقال حرارت و دوام بالای آن در شرایط بهره‌برداری مداوم یک بیمارستان انتخاب شد.

کلرزن نمکی BSPOOL PRO

این محصول برای تأسیسات عمومی و نیمه‌عمومی با تردد بالای افراد طراحی شده و کنترل آن توسط میکروپروسسور داخلی انجام می‌شود. سلول الکترولیز آن از نوع Long Life Cell با عمر مفید بالا است و درجه حفاظت IP65 دارد. برای استخر بیمارستانی که کاربران آن بیماران و همراهان هستند، تولید پیوسته و قابل تنظیم کلر توسط این دستگاه، کیفیت آب را در سطح مطلوب نگه می‌دارد.

پمپ جت  Grundfos TP

پمپ جت این پروژه از سری TP  شرکت Grundfos دانمارک انتخاب شده است. سری TP، پمپ‌های سانتریفیوژ تک‌پروانه و خطی هستند که برای کارکرد با برق شهری و در کاربردهایی مانند گرمایش، سرمایش، تهویه مطبوع و چرخش آب طراحی شده‌اند.

در این پمپ‌ها، موتور و بخش پمپاژ به صورت جدا از هم هستند و همین موضوع باعث می‌شود نسبت به ناخالصی‌های موجود در آب، حساسیت کمتری داشته باشند و دوام بیشتری در بهره‌برداری مداوم نشان دهند.

طراحی خطی و نصب عمودی آن‌ها فضای کمی از موتورخانه اشغال می‌کند و جریان آب را بدون نیاز به پیچیدگی اضافی در لوله‌کشی، مستقیم از پایین به بالا هدایت می‌کند.

در این پروژه، پمپ جت وظیفه تأمین فشار و دبی آب برای نازل‌های استخر و جکوزی را بر عهده داشت. انتخاب سری TP به این دلیل بود که اولاً طراحی خطی آن با فضای موتورخانه بیمارستان هماهنگ بود و نیازی به تغییر مسیر لوله‌کشی نداشت. ثانیاً، ساختار جدا از هم موتور و پمپ در این سری، آن را برای کارکرد دائم و بدون نظارت مداوم مناسب می‌کند و در محیطی مثل بیمارستان که موتورخانه اپراتور دائمی ندارد، احتمال خرابی ناشی از ناخالصی‌ها را کاهش می‌دهد.

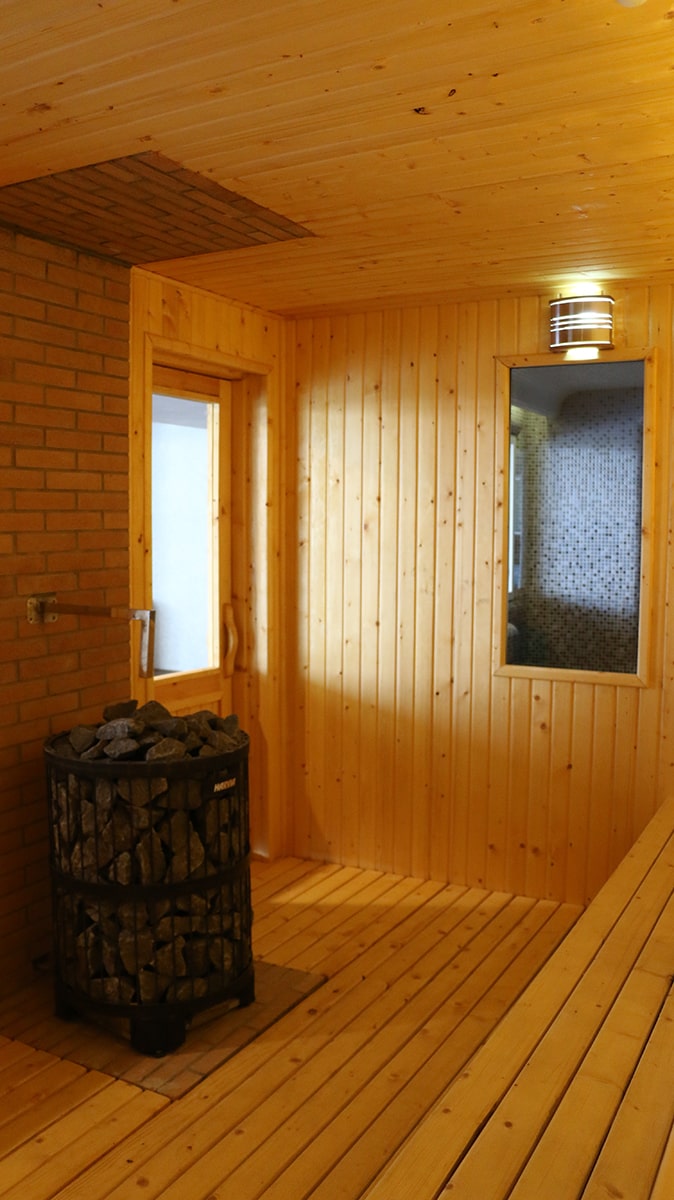

هیتر و بخارساز سونا  HARVIA

هیتر سونا خشک و بخارساز سونا بخار این پروژه از برند HARVIA فنلاند انتخاب شده‌اند که یکی از شناخته‌شده‌ترین و قدیمی‌ترین تولیدکنندگان تجهیزات سونا در جهان است و از سال ۱۹۵۰ فعالیت می‌کند. هیترهای این برند با بدنه تمام استیل و راندمان حرارتی حدود ۹۶ درصد ساخته می‌شوند و حرارت را به‌صورت یکنواخت در اتاق سونا توزیع می‌کنند. بخارسازهای HARVIA نیز با پنل کنترل لمسی و سیستم‌های ایمنی استاندارد عرضه می‌شوند و برای کارکرد پیوسته در محیط‌های مرطوب طراحی شده‌اند.

سوناهای این بیمارستان در یک مجموعه رفاهی-درمانی قرار دارند که کاربران آن بیماران و همراهانشان هستند و بهره‌برداری از آن‌ها به‌صورت روزانه و مداوم انجام می‌شود. در چنین شرایطی، تجهیزات سونا باید از دو ویژگی مهم برخوردار باشند: دوام بالا در محیط گرم و مرطوب، و ایمنی کامل برای کاربران.  بدنه استیل و راندمان بالای این هیترها باعث طول عمر بالای محصول و طراحی استاندارد آن‌ها نیز خطرات احتمالی را به حداقل می‌رساند.

چالش پروژه و راه حل

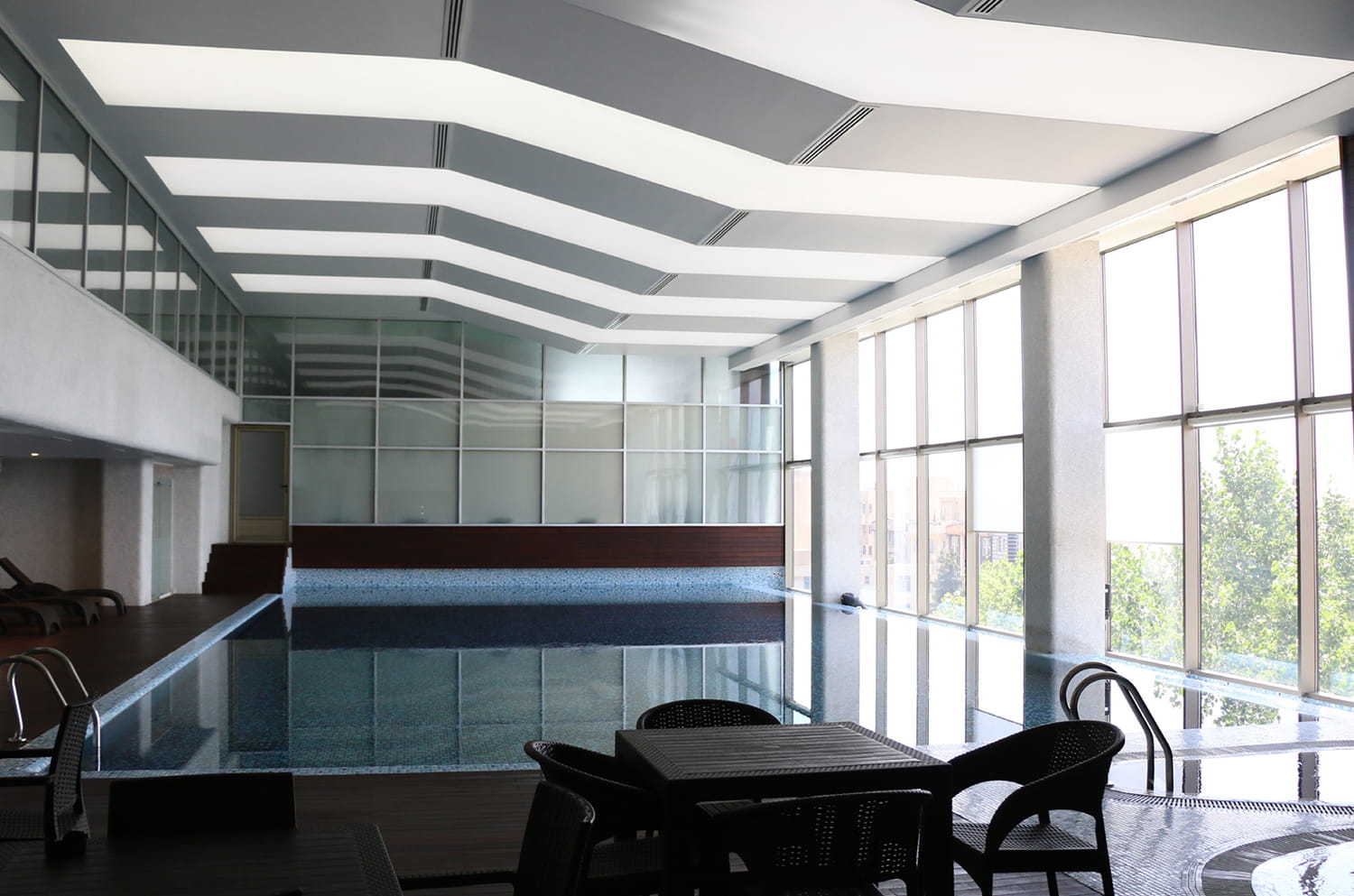

چالش اصلی این پروژه، اجرای استخر اینفینیتی در طبقه سوم پارکینگ طبقاتی و مشرف به پارک بود. شیشه‌های ۸ متری قسمت اینفینیتی، در معرض اختلاف دمای داخل و خارج قرار داشتند و اگر تهویه به‌درستی طراحی نمی‌شد، بخار آب روی شیشه‌ها می‌نشست و دید به پارک را از بین می‌برد. علاوه بر این، استخر در ارتفاع و روی سازه پارکینگ قرار داشت و بار سازه‌ای و آب‌بندی آن نیازمند دقت بالا بود.

راه‌حل اجرایی:

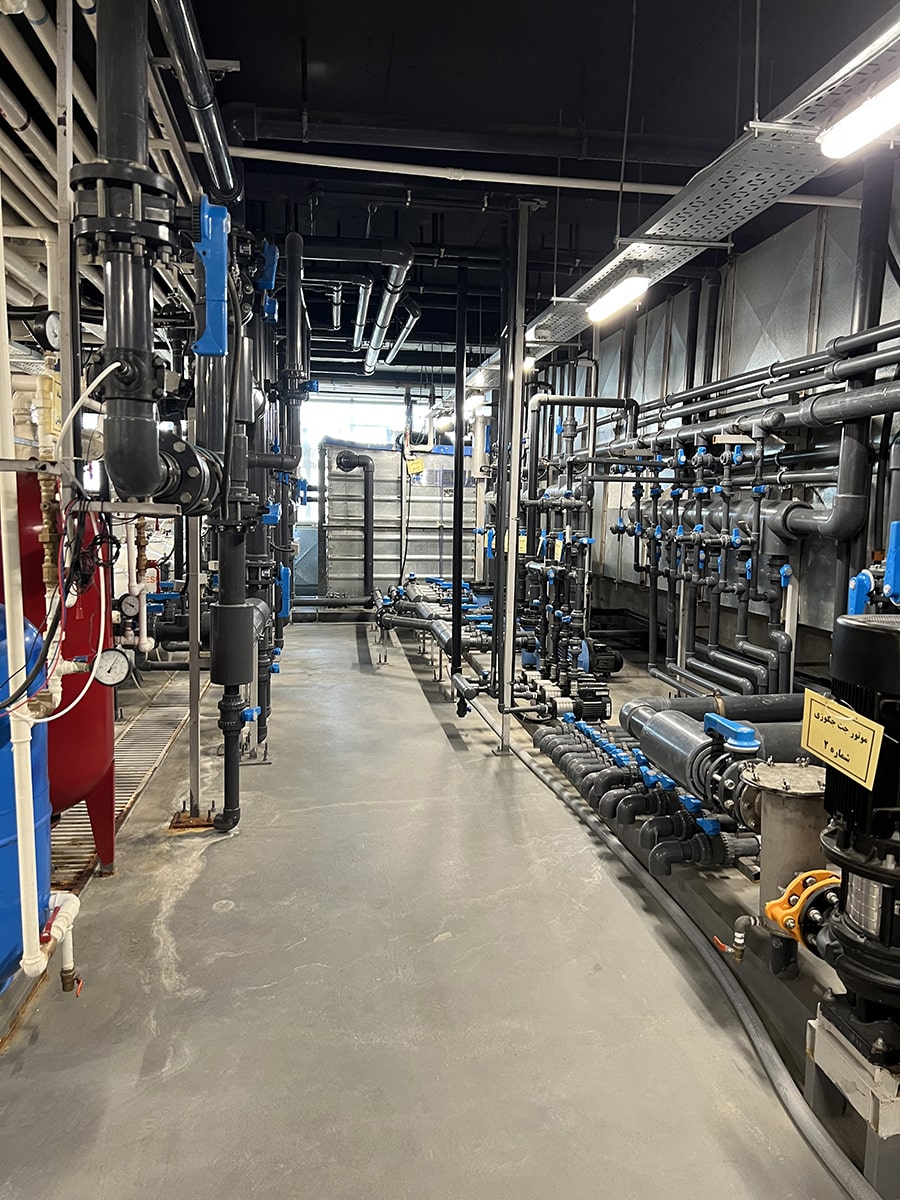

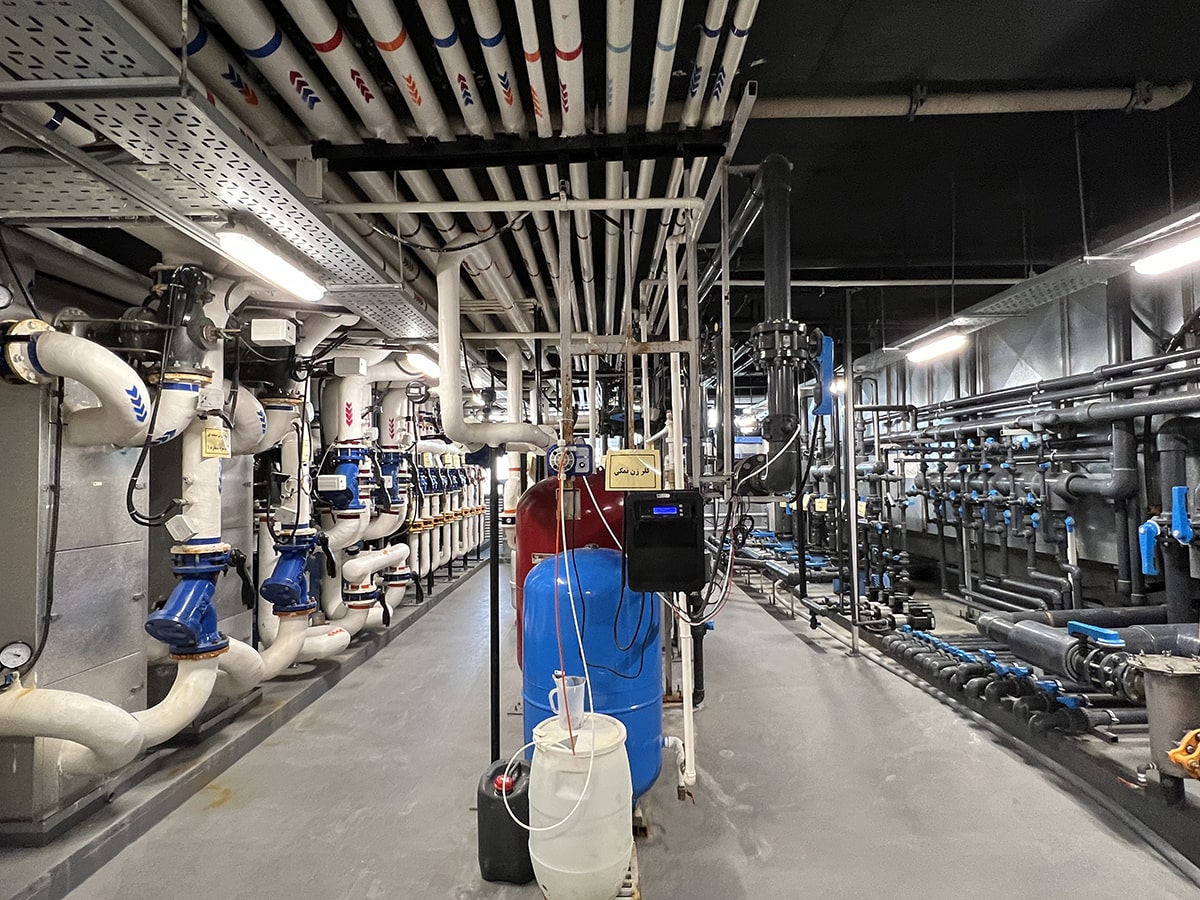

برای حل این مشکل، طراحی ویژه تهویه مطبوع انجام شد تا با دمیدن هوای گرم روی شیشه‌ها، از تعریق و بخار گرفتن آن‌ها جلوگیری شود. این سیستم تهویه به‌گونه‌ای طراحی شد که رطوبت روی شیشه‌ها ننشیند و دید به پارک در تمام مدت حفظ شود. در بخش تأسیسات نیز، تجهیزات با ظرفیت مناسب برای حجم آب استخر انتخاب شدند و سیستم بک‌فلاش اتوماتیک فیلترها، نگهداری موتورخانه را در یک مجموعه بیمارستانی که اپراتور دائمی ندارد، ساده‌تر کرد.

نظر کارفرمای پروژه بیمارستان پیامبران

در بیمارستان، هر پروژه‌ای که اجرا می‌شود باید با فعالیت‌های درمانی و رفاهی دیگر هماهنگ باشد و کوچک‌ترین اختلالی در روند کار، روی مراجعین نیز اثر می‌گذارد. استخر طبقه سوم پارکینگ هم از این قاعده مستثنی نبود. چیزی که در همکاری با تیم صدای آب دریا برای ما اهمیت داشت، نظم و برنامه‌ریزی دقیق آن‌ها بود. جدول زمانی مشخصی برای تحویل بخش‌های مختلف ارائه دادند و در طول کار، هماهنگی کاملی با پیمانکاران دیگر داشتند.

نکته دیگری که برای ما ارزشمند بود، توجه آن‌ها به جزئیات نگهداری بود. تجهیزاتی که انتخاب کردند، به گونه‌ای بود که تیم فنی بیمارستان بتواند بدون نیاز به تخصص پیچیده، از آن‌ها نگهداری کند. این موضوع برای مجموعه‌ای که ما در آن با نیروی انسانی محدود روبرو هستیم، یک مزیت بزرگ بود. حالا که سال‌ها از راه‌اندازی می‌گذرد، هنوز هم بدون مشکل همه چیز کار می‌کند و این برای ما نشانه درستی انتخاب‌ها در مرحله اجرا بود.

درباره پروژه بیمارستان پیامبران

بیمارستان پیامبران یک بیمارستان خصوصی و فوق تخصصی در تهران است که در سال ۱۳۶۸ پی‌ریزی و در سال ۱۳۸۱ به بهره‌برداری رسید. این بیمارستان در زمینی به مساحت ۲۷ هزار مترمربع و با زیربنای ۸ هزار مترمربع ساخته شده و در حال حاضر دارای ۲۵۰ تخت فعال بستری است.

بیمارستان پیامبران در تهران، فلکه دوم صادقیه، بلوار آیت الله کاشانی، بلوار اباذر، واقع شده است. این مرکز درمانی علاوه بر خدمات پزشکی، مجموعه رفاهی خدماتی شامل هتل ۵ ستاره، مجموعه آبی درمانی، سالن ورزش و بدنسازی و پارکینگ اختصاصی را نیز در اختیار مراجعین قرار می‌دهد.

استخرهای اینفینیتی در ساختمان‌های عمومی و مراکز درمانی، به دلیل نیاز به تهویه دقیق و کنترل تعریق روی شیشه‌ها، طراحی تأسیساتی حساس‌تری دارند. اگر شما نیز در حال برنامه‌ریزی برای اجرای استخری با طراحی خاص در یک مجموعه عمومی یا درمانی هستید، بهتر است یک تیم فنی متخصص در کنار شما باشد تا تهویه، آب‌بندی و تجهیزات متناسب با شرایط خاص پروژه انتخاب شوند. کارشناسان صدای آب دریا آماده‌اند تا بر اساس شرایط پروژه شما، راهکار مناسب را پیشنهاد دهند.
