پروژه دیاموند

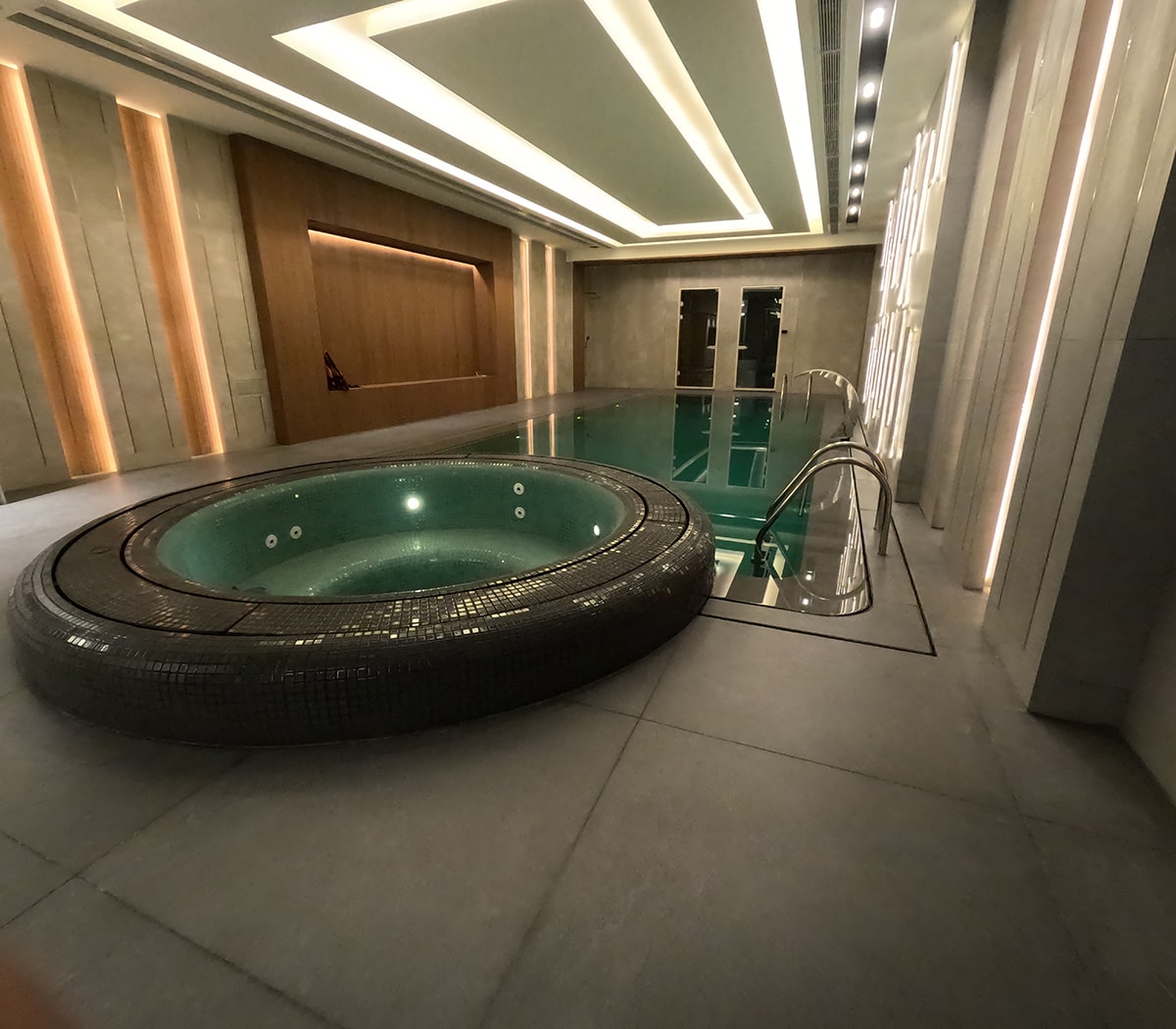

پروژه دیاموند، شامل طراحی و اجرای کامل تأسیسات مکانیکی و الکتریکی استخر و جکوزی مجتمع مسکونی دیاموند است که در سال ۱۴۰۰ به اجرا رسیده است. در این پروژه، شرکت صدای آب دریا مسئولیت طراحی و اجرای کامل تأسیسات مکانیکی و الکتریکی استخر را بر عهده داشته و جزئیات اجرایی بخش‌های معماری استخر نیز توسط تیم تخصصی این شرکت تهیه و ارائه شده است.

مشخصات فنی پروژه

استخر و جکوزی این مجتمع مسکونی با تجهیزاتی طراحی شده‌اند که پاسخگوی نیاز ساکنان در تمام فصول سال باشد. جدول زیر تجهیزات استفاده‌شده در این پروژه را نشان می‌دهد.

پمپ تصفیه Saci Winner 100M و Saci Winner 150M

پمپ‌های سری Winner از برندSaci  اسپانیا، از نوع خودمکش با سبد استرینر بزرگ هستند. بدنه، پروانه و دیفیوزر آن‌ها از پلی‌پروپیلن تقویت‌شده با فایبرگلاس ساخته شده که در برابر مواد شیمیایی استخر مقاوم است. شفت و آب‌بند مکانیکی از استیل ۳۱۶ هستند و درب استرینر شفاف آن اجازه می‌دهد کاربر بدون باز کردن درب، جریان آب و آلاینده‌های داخل سبد را ببیند.

در مجتمع‌های مسکونی، موتورخانه معمولاً اپراتور دائمی ندارد و پمپ باید خودمکش باشد تا در صورت ورود هوا، بدون نیاز به دخالت دستی دوباره آب را بمکد. سبد استرینر بزرگ این مدل‌ها نیز دفعات تمیزکاری را کاهش می‌دهد و برای استخری که به‌صورت روزانه توسط ساکنان استفاده می‌شود، نگهداری آن را بسیار ساده‌تر می‌کند.

مدل Winner 100-M با توان ۱ اسب بخار و دبی ۲۲ متر مکعب بر ساعت در ارتفاع ۶ متر، برای استخرهایی با حجم ۱۵ تا ۳۵ متر مکعب مناسب است.  مدل Winner 150M نیز با توان ۱.۵ اسب بخار و دبی ۲۵.۵ متر مکعب بر ساعت در ارتفاع ۶ متر، برای حجم‌های ۳۵ تا ۵۵ متر مکعب به کار می‌رود.

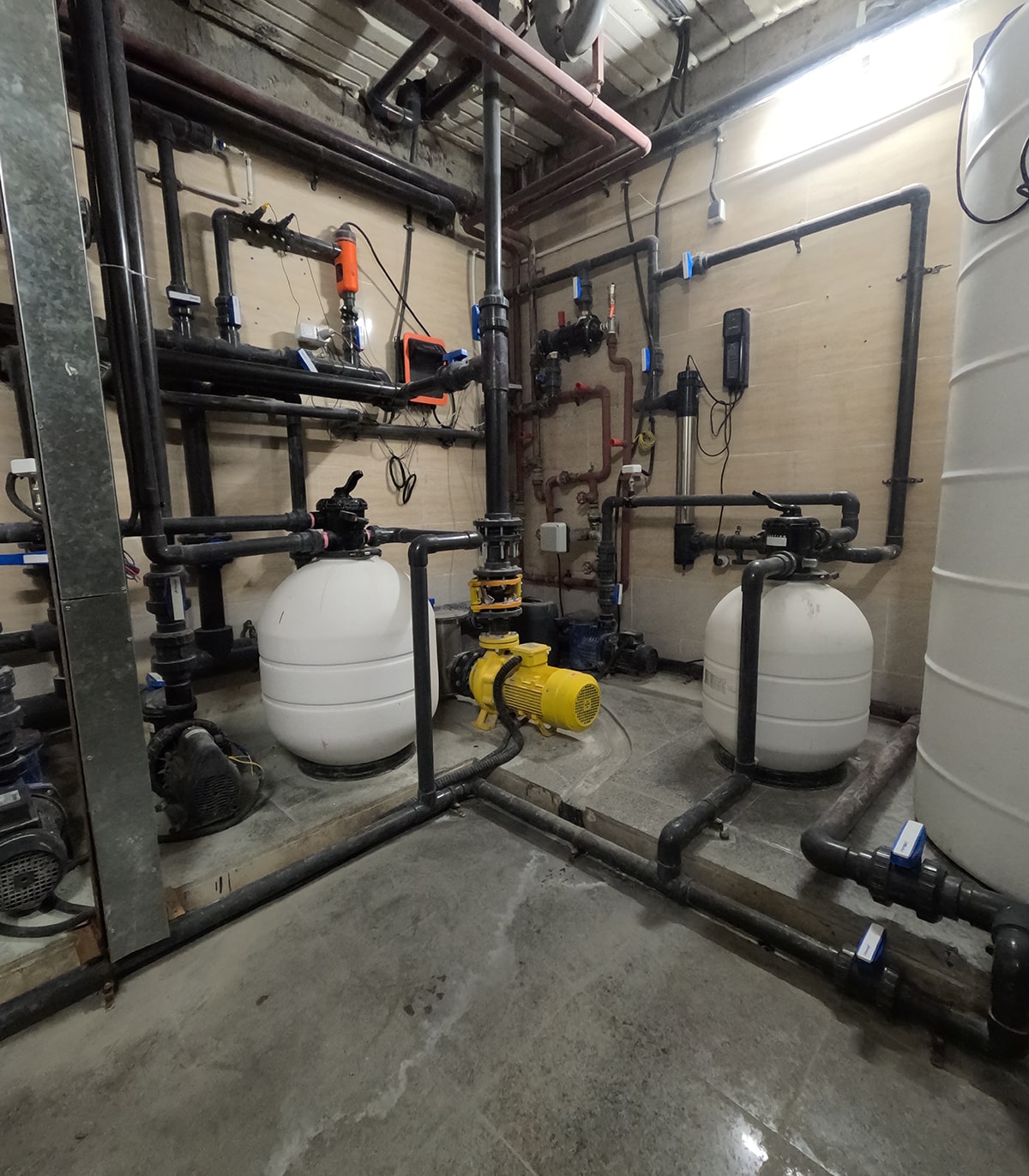

فیلتر شنی IMLSPAIN FEC-600-VT و FEC-500-VT

فیلترهای سری FEC از خانواده محصولات IML اسپانیا هستند؛ شرکتی با بیش از ۶۰ سال سابقه در تولید تجهیزات استخر. بدنه این فیلترها از فایبرگلاس تقویت‌شده با رزین پلی‌استر ساخته شده و در برابر خوردگی و رطوبت بسیار مقاوم است.

مدل FEC-600-VT با قطر ۶۰۰ میلی‌متر و ظرفیت ۱۴ متر مکعب بر ساعت، و مدل FEC-500-VT با قطر ۵۰۰ میلی‌متر و ظرفیت ۱۰ متر مکعب بر ساعت، برای مدارهای مختلف این پروژه انتخاب شدند.

درواقع بدنه فایبرگلاس این فیلترها در برابر رطوبت دائمی موتورخانه و خوردگی مقاوم است و شیر ۶ راهه اروپایی، عملیات بک‌واش را برای مدیر ساختمان ساده می‌کند. ظرفیت این دو مدل دقیقاً با دبی پمپ‌های نصب‌شده هماهنگ شده است تا آب استخر در بازه زمانی استاندارد به‌طور کامل تصفیه شود.

پمپ جکوری  AQUASTRONG EST50

پمپ جت جکوزی برند AQUASTRONG سری EST، یک پمپ سانتریفیوژ قدرتمند برای تأمین فشار و دبی مورد نیاز نازل‌های جت در جکوزی است. بدنه این پمپ از چدن ضدزنگ ساخته شده که مقاومت بالایی در برابر خوردگی و زنگ‌زدگی دارد و پروانه و شفت آن از استنلس استیل 304 هستند که عمر بسیار طولانی دارند.

ضمن اینکه الکتروموتور این سری با کلاس عایقی F و درجه حفاظتی IP54 طراحی شده و قابلیت کارکرد در دمای آب بین منفی ۱۰ تا مثبت ۸۵ درجه سانتی‌گراد و حداکثر فشار کاری ۱۲ بار را دارد.

از آنجا که جکوزی این مجتمع مسکونی به نازل‌های جت مجهز است و برای اینکه فشار آب در تمام نازل‌ها به‌صورت یکنواخت و قوی باشد، به پمپی با دبی بالا نیاز بود. مدل EST50 با دبی ۷۲ متر مکعب بر ساعت، دقیقاً پاسخگوی این نیاز است و تعداد نازل‌های تحت پوشش آن با ظرفیت جکوزی این پروژه همخوانی دارد. بدنه چدنی ضدزنگ و پروانه استیل آن نیز برای محیط مرطوب موتورخانه و استفاده مداوم در یک مجتمع مسکونی، بسیار مناسب بود.

مبدل حرارتی فلنچی  TPM Plus

این محصول برای انتقال حرارت در سیکل‌های گرمایشی استخر، جکوزی و گرمایش از کف طراحی شده است. تمامی قطعات آن از استنلس استیل ۳۰۴ ساخته شده که مقاومت مناسبی در برابر خوردگی و شرایط مرطوب دارد و در صورت نیاز، امکان تولید سفارشی با استیل ۳۱۶ نیز وجود دارد . در طراحی داخلی این مبدل از بافل‌های هدایت‌کننده جریان استفاده شده تا سرعت عبور آب کنترل شود و زمان ماند سیال افزایش یابد؛ همین ویژگی باعث بهبود انتقال حرارت و افزایش راندمان می‌شود .

از آنجا که در یک مجتمع مسکونی، موتورخانه باید بدون توقف طولانی کار کند و هر بار سرویس، هزینه و دردسر دارد. طراحی فلنچی TPM Plus این امکان را می‌دهد که کویل‌های داخلی در صورت نیاز به‌سادگی باز شوند و زمان توقف سیستم به حداقل برسد. بدنه استیل ۳۰۴ نیز در برابر خوردگی آب استخر مقاوم است و برای استفاده مداوم در یک مجتمع مسکونی کاملا مناسب است و از لحاظ هزینه ای نیز بسیار به صرفه تر است. انتخاب دو ظرفیت متفاوت یعنی ۸۰ و ۱۲۰ کیلووات نیز به این دلیل بوده که مدار استخر و جکوزی بتواند مستقل از دیگری و متناسب با حجم خودش گرم شود.

کلرزن نمکی BSPOOL EVO BASIC 20

کلرزن نمکی EVO BASIC 20 از برند BSPOOL اسپانیا، با ظرفیت تولید ۲۰ گرم کلر بر ساعت، برای استخرهایی با حجم ۱۰۰ تا ۱۲۰ متر مکعب مناسب است. این دستگاه با الکترولیز نمک محلول در آب، کلر مورد نیاز استخر را تولید می‌کند و آب ملایم‌تر و سبک تری برای کاربران فراهم می‌سازد. توان مصرفی آن ۱۵۰ وات است و محفظه الکترولیز از نوع Long Life Cell با عمر مفید ۱۰,۰۰۰ ساعت است.

صفحه نمایش دیجیتال این دستگاه با درجه حفاظت IP65، امکان کنترل و تنظیم هوشمند میزان pH و کلر را از روی پنل فراهم می‌کند. ضرفیت ۲۰ گرم بر ساعت این مدل دقیقاً برای حجم استخر این مجتمع محاسبه شده است. سیستم قطع خودکار در زمان قطع جریان آب، ایمنی دستگاه را در موتورخانه‌ای که به‌صورت خودکار کار می‌کند بالا می‌برد و از آسیب به سلول الکترولیز جلوگیری می‌کند. همچنین با توجه به اینکه استخر این پروژه توسط ساکنان متعدد استفاده می‌شود، تولید پیوسته کلر توسط این دستگاه، کیفیت آب را در تمام ساعات بهره‌برداری پایدار نگه می‌دارد.

دوزینگ پمپ میکرودوز  ME1-CA

این دوزینگ پمپ ساخت ایتالیا، از نوع الکترومغناطیسی با دیافراگم است. بدنه پمپ‌هد از PP و دیافراگم از PTFE ساخته شده که در برابر مواد شیمیایی خورنده مقاوم است.

در استخر، تزریق مواد شیمیایی باید دقیق و متناسب با نیاز لحظه‌ای آب باشد تا از نوسان کیفیت آب جلوگیری شود. دوزینگ پمپ ME1-CA با آنالایزر سیستم گندزدایی هماهنگ کار می‌کند و تزریق را به‌صورت خودکار انجام می‌دهد. طراحی ساده و نیاز کم به تعمیر و نگهداری این مدل، بهره‌برداری از سیستم را برای مدیر ساختمان ساده‌تر خواهد کرد.

دستگاه  FILTREAU OZONE-UV-C

دستگاه UV-Ozone از برند FILTREAU هلند، با ترکیب لامپ UV-C و تزریق ازن، گندزدایی مکمل را انجام می‌دهد. این ترکیب، که به عنوان اکسیداسیون پیشرفته شناخته می‌شود، زمانی رخ می‌دهد که ازن در معرض اشعه UV قرار می‌گیرد و رادیکال‌های هیدروکسیل تولید می‌شوند. این رادیکال‌ها حتی از ازن و کلر هم قدرت بیشتری دارند و می‌توانند ترکیبات مقاوم مانند کلرامین‌ها را که عامل اصلی سوزش چشم و بوی نامطبوع کلر هستند، به‌طور مؤثر تجزیه کنند.

همچنین، استفاده از این دستگاه به عنوان گندزدایی مکمل، نیاز به مصرف کلر را به میزان قابل‌توجهی کاهش می‌دهد. در یک مجتمع مسکونی که استخر به‌صورت روزانه و توسط ساکنان متعدد استفاده می‌شود، کاهش مصرف مواد شیمیایی هم به نفع سلامت ساکنان است و هم هزینه نگهداری را پایین می‌آورد. ظرفیت و ابعاد این دستگاه نیز با حجم استخر این پروژه هماهنگ بوده است.

هیتر سونا  HARVIA BC-90

هیتر سونا خشک برند HARVIA سری Vega E مدل  BC90ساخت فنلاند است. در یک مجتمع مسکونی، تجهیزات سونا باید هم دوام بالایی داشته باشند و هم نگهداری آن‌ها ساده باشد. بدنه تمام استیل HARVIA BC90 در محیط مرطوب و گرم سونا، عمر طولانی دارد و ظاهر آن در طول زمان حفظ می‌شود. توان ۹ کیلووات این مدل دقیقاً برای حجم سونای این پروژه محاسبه شده است و اتاق را در بازه زمانی مطلوب به دمای مناسب می‌رساند. جدا بودن کنترل پنل نیز این امکان را فراهم می‌کند که پنل در خارج از اتاق سونا و در دسترس مدیر ساختمان نصب شود، بدون اینکه کاربران در معرض گرمای مستقیم دستگاه قرار بگیرند

وزن سنگ مورد نیاز آن ۲۰ کیلوگرم است و به صورت ایستاده نصب می‌شود. ابعاد آن نیز ۵۴ × ۳۱ × ۴۸ سانتی‌متر و وزن آن حدود 10 کیلوگرم است.

سیلیس شیشه‌ای  MEGA CLEAR

این محصول از شیشه خالص و فرآوری‌شده تولید می‌شود و به عنوان جایگزینی عالی برای سیلیس شنی در فیلترهای استخر به کار می‌رود. دقت فیلتراسیون این سیلیس بسیار بالاتر از سیلیس معمولی است و قادر است ذراتی به کوچکی ۳ تا ۵ میکرون را حذف کند. طول عمر مفید این مدیا حدود 10 سال است و به دلیل چگالی پایین‌تر، به وزن کمتری از آن برای پر کردن مخزن فیلتر نیاز است. ساختار دانه‌های شیشه‌ای باعث کاهش افت فشار و مصرف انرژی پمپ می‌شود و سطح صاف آن، احتمال رشد باکتری در بستر فیلتر را نیز کاهش می‌دهد.

چالش پروژه و راه‌حل

چالش اصلی این پروژه، طراحی تأسیساتی برای یک مجتمع مسکونی بود که باید هم نیاز ساکنان به استخر و جکوزی را در تمام فصول سال تأمین می‌کرد و هم نگهداری آن برای مدیر ساختمان ساده باشد. در مجتمع‌های مسکونی، برخلاف استخرهای عمومی، اپراتور متخصص به‌صورت دائم حضور ندارد و سیستم باید تا حد امکان خودکار کار کند.

راه‌حل اجرایی:

برای حل این مشکل، سیستم گندزدایی و کنترل شیمی آب به‌صورت خودکار طراحی شد. کلرزن نمکی و دوزینگ پمپ با هماهنگی یکدیگر، سطح کلر و pH آب را به‌صورت پیوسته تنظیم می‌کنند و نیاز به دخالت دستی را به حداقل می‌رسانند. دستگاه UV-Ozone نیز به عنوان لایه مکمل گندزدایی در مدار قرار گرفت تا میزان میکروب آب کاهش یابد و مصرف مواد شیمیایی پایین بماند.

برای گرمایش نیز، ترکیبی از پمپ حرارتی و مبدل حرارتی انتخاب شد تا دمای آب در فصول سرد حفظ شود و مصرف انرژی در بلندمدت بهینه باشد. انتخاب پمپ‌های خودمکش Saci Winner با سبد استرینر بزرگ نیز به این دلیل بود که دفعات تمیزکاری و سرویس را کاهش دهد و بهره‌برداری از مجموعه برای مدیر ساختمان ساده‌تر شود.

نظر کارفرمای پروژه دیاموند

در مجتمع مسکونی، استخر و جکوزی باید همیشه آماده استفاده باشند و ما نمی‌توانستیم به یک سیستم وابسته باشیم که هر چند وقت یک‌بار نیاز به تنظیم دستی داشته باشد. تیم صدای آب دریا از همان مرحله طراحی، به جای اینکه فقط تجهیزات را لیست کند، درباره نحوه بهره‌برداری از مجموعه سؤال کرد؛ اینکه چه ساعتی از روز بیشترین استفاده انجام می‌شود و چه انتظاری از نگهداری آن داریم. بر همین اساس، سیستم گندزدایی و گرمایش را طوری چیدند که تا حد امکان خودکار کار کند و نیاز به دخالت روزانه نداشته باشد. انتخاب پمپ‌های Saci با استرینر بزرگ هم به همین دلیل بود که دفعات تمیزکاری کمتر شود. روند اجرا منظم بود و از نتیجه بسیار رضایت داشتیم.

درباره پروژه دیاموند

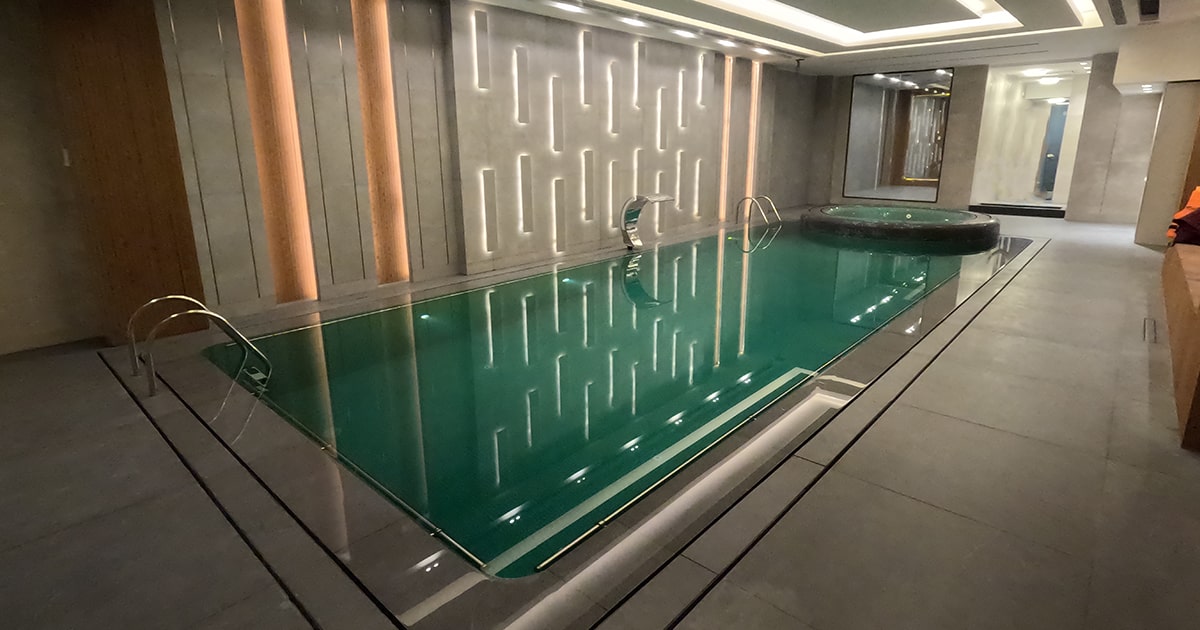

پروژه دیاموند در تهران، در منطقه‌ای مسکونی و در یکی از مجتمع‌های مسکونی شهر واقع شده است. این پروژه شامل استخر و جکوزی برای استفاده ساکنان مجتمع است و همه جزئیات اجرایی بخش‌های معماری استخر نیز توسط تیم تخصصی ضدای آب دریا تهیه و ارائه شده تا هماهنگی کامل بین تأسیسات و معماری فضا حفظ شود.

استخر و جکوزی در مجتمع‌های مسکونی، به دلیل نبود اپراتور دائم و نیاز به بهره‌برداری مداوم، نیازمند سیستم‌هایی هستند که تا حد امکان خودکار کار کنند و نگهداری آن‌ها ساده باشد. اگر در حال برنامه‌ریزی برای اجرای مجموعه آبی در یک مجتمع مسکونی هستید، بهتر است قبل از شروع کار با یک تیم فنی متخصص مشورت کنید تا تجهیزات متناسب با الگوی استفاده و شرایط نگهداری انتخاب شوند. کارشناسان صدای آب دریا آماده‌اند تا بر اساس شرایط پروژه شما، راهکار مناسب را پیشنهاد دهند.
