پروژه بهساز اندیشان نور شهر

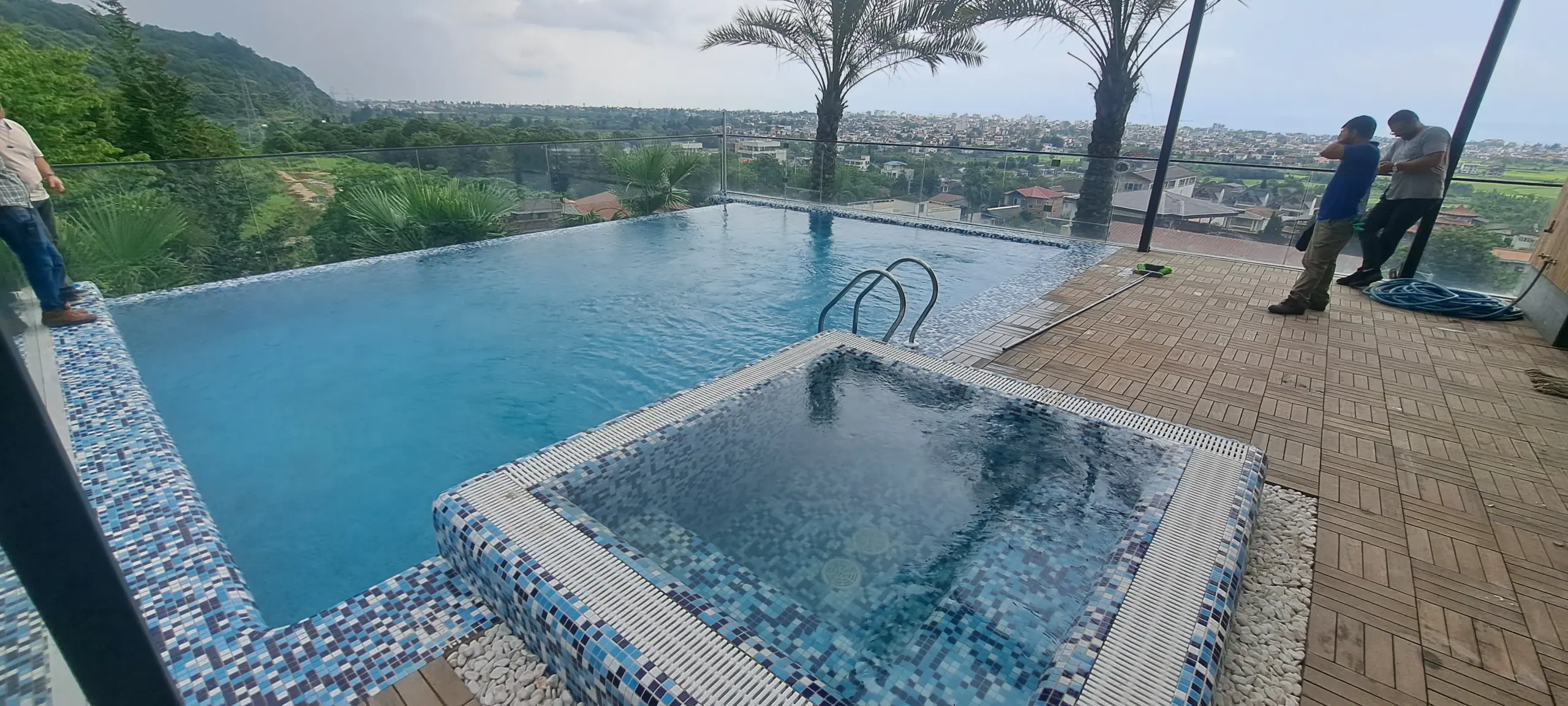

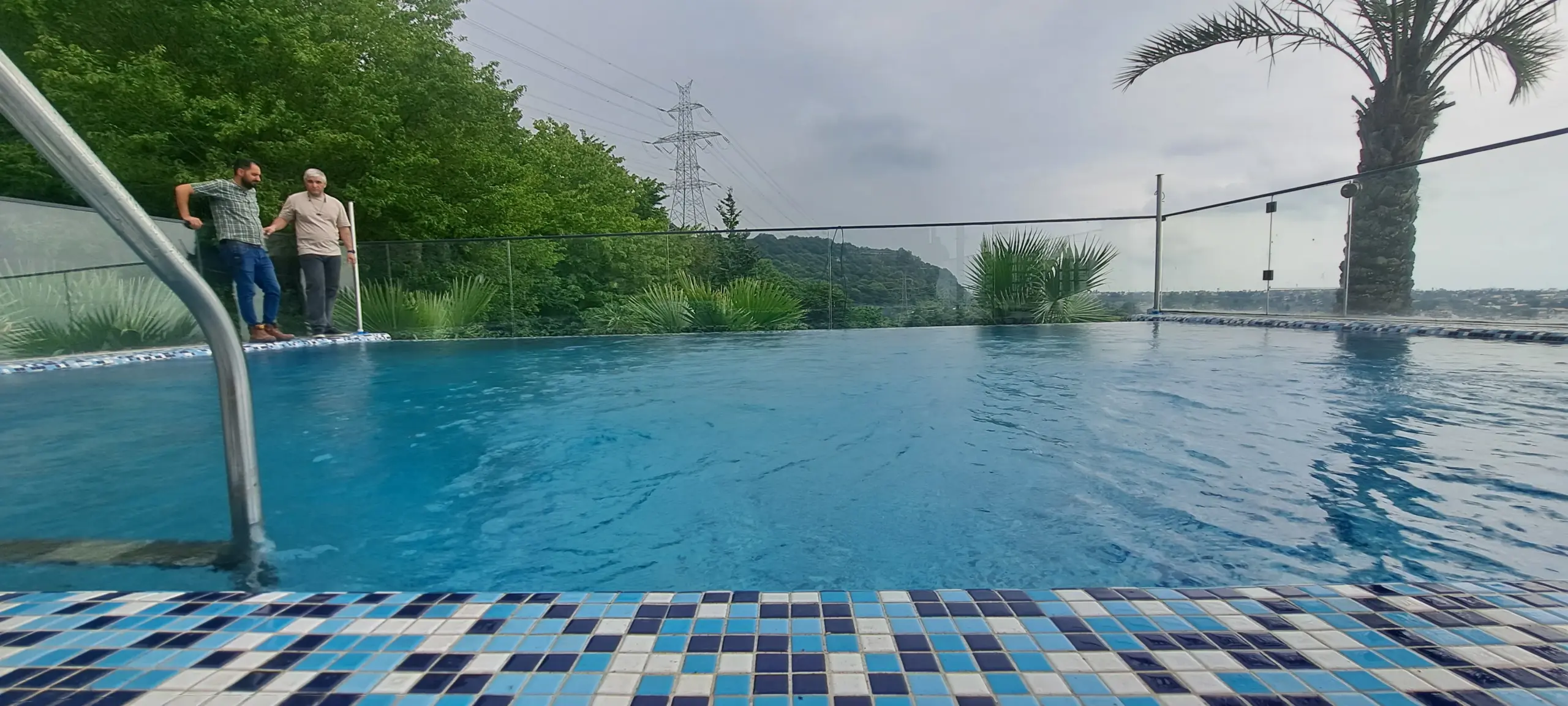

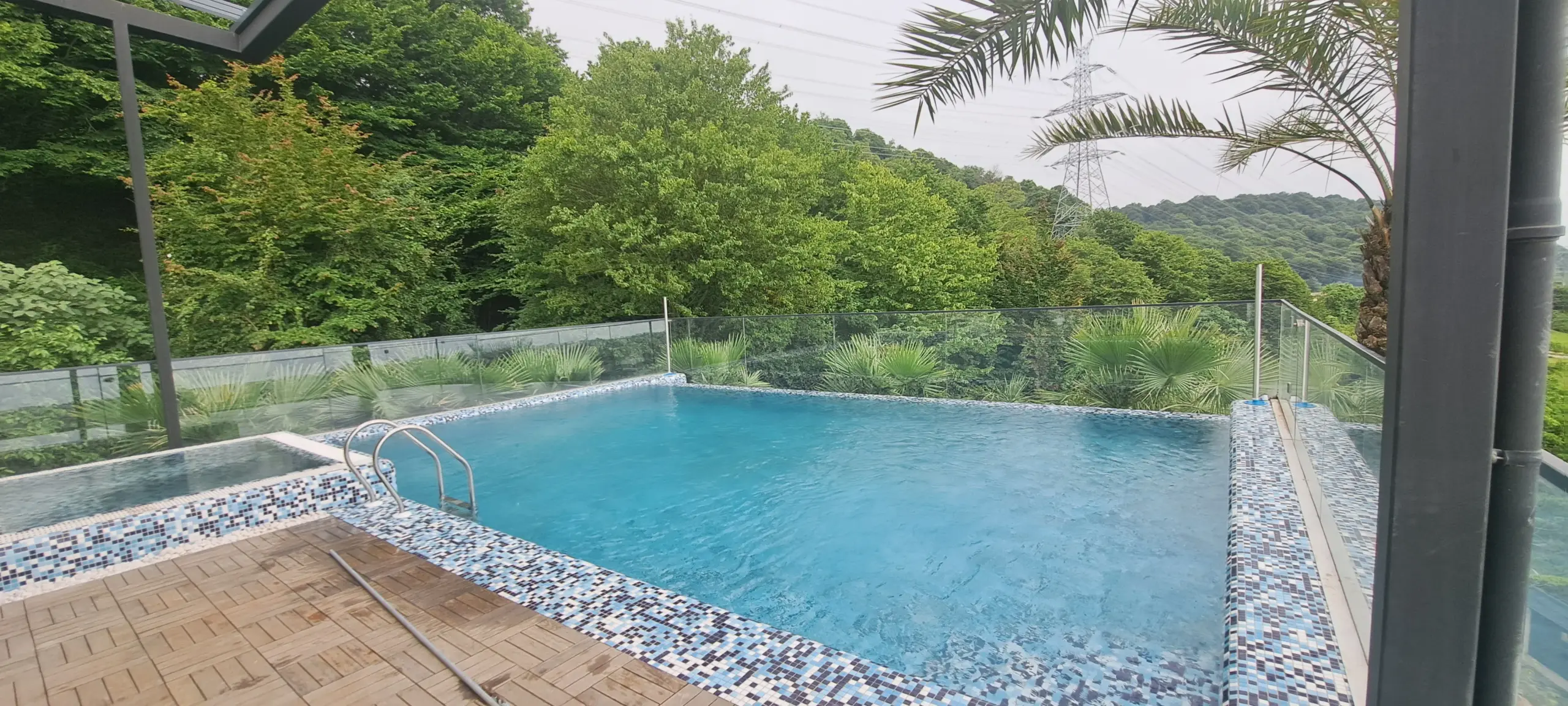

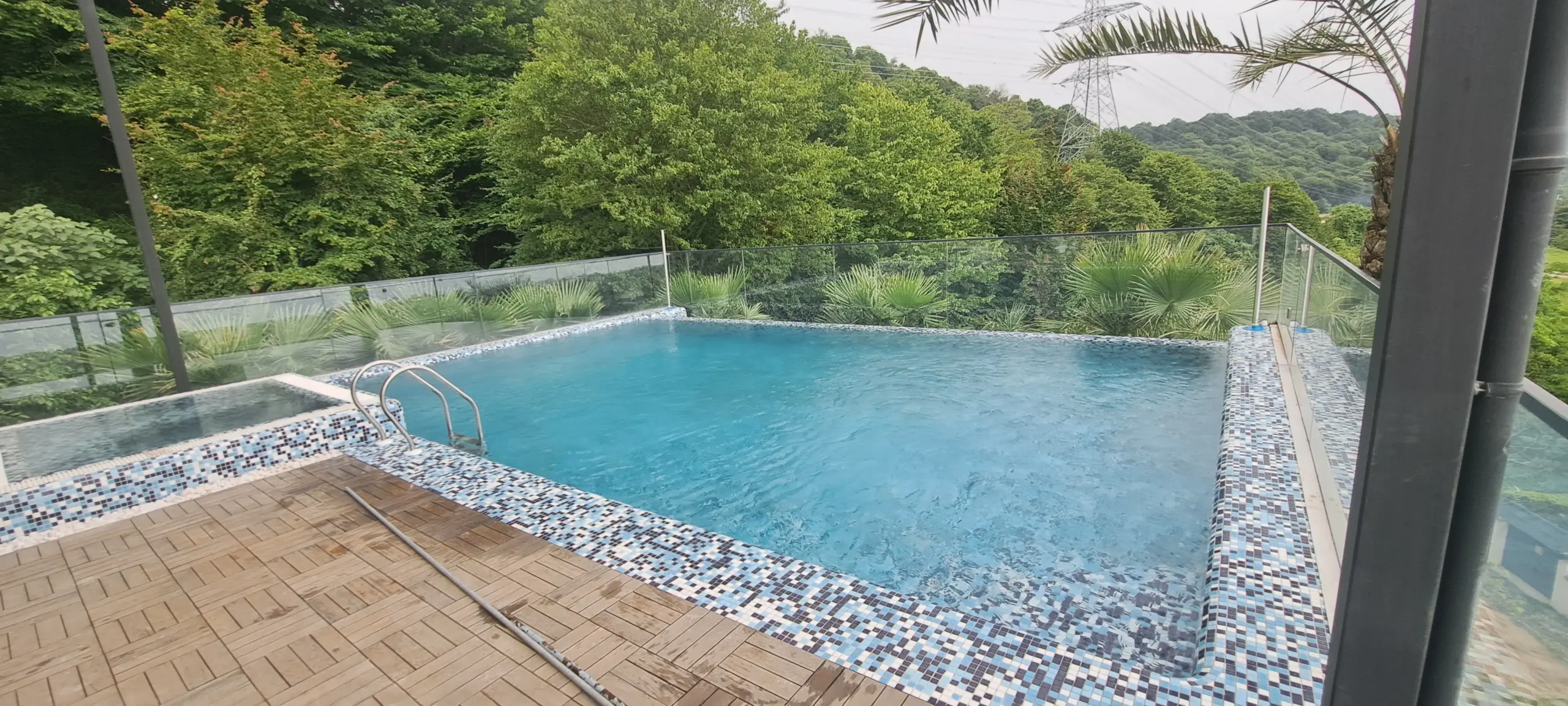

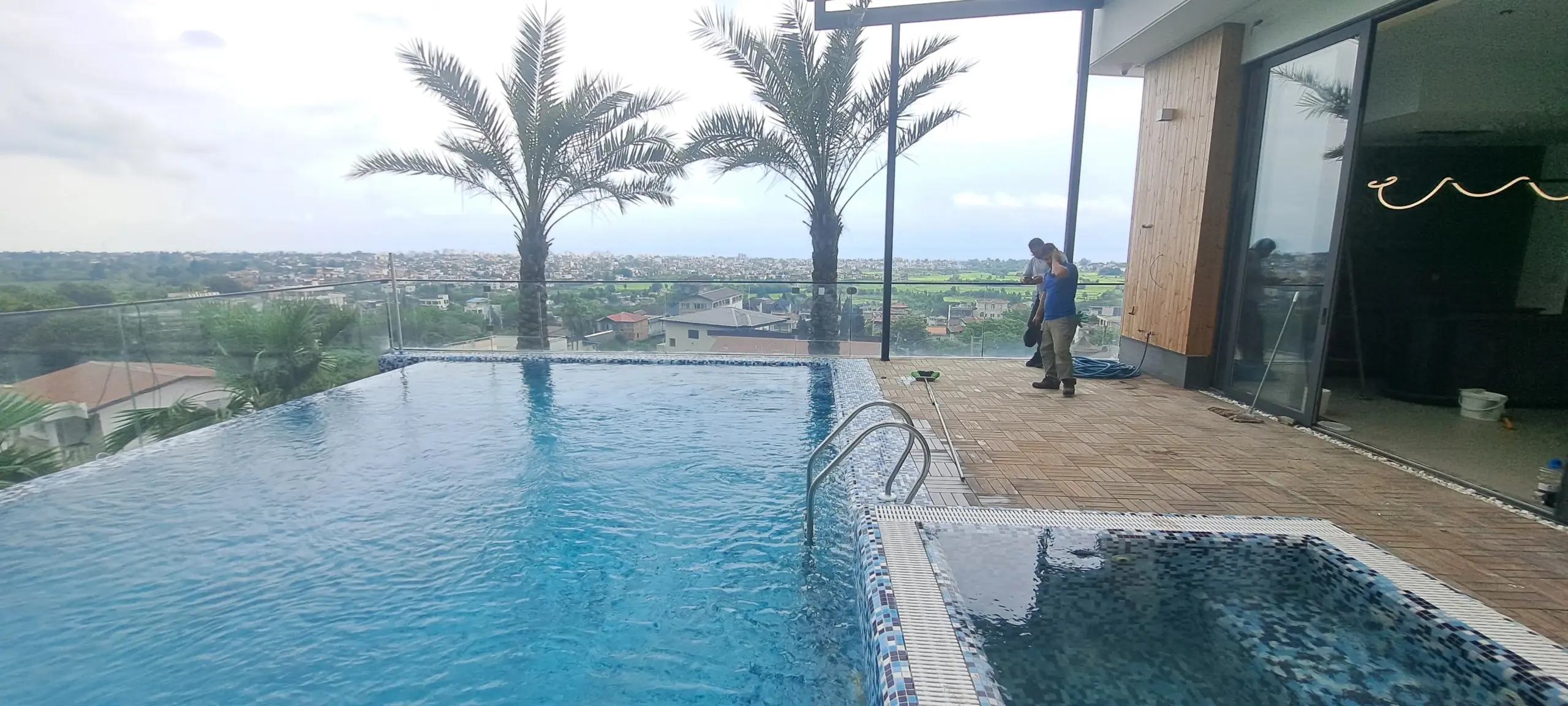

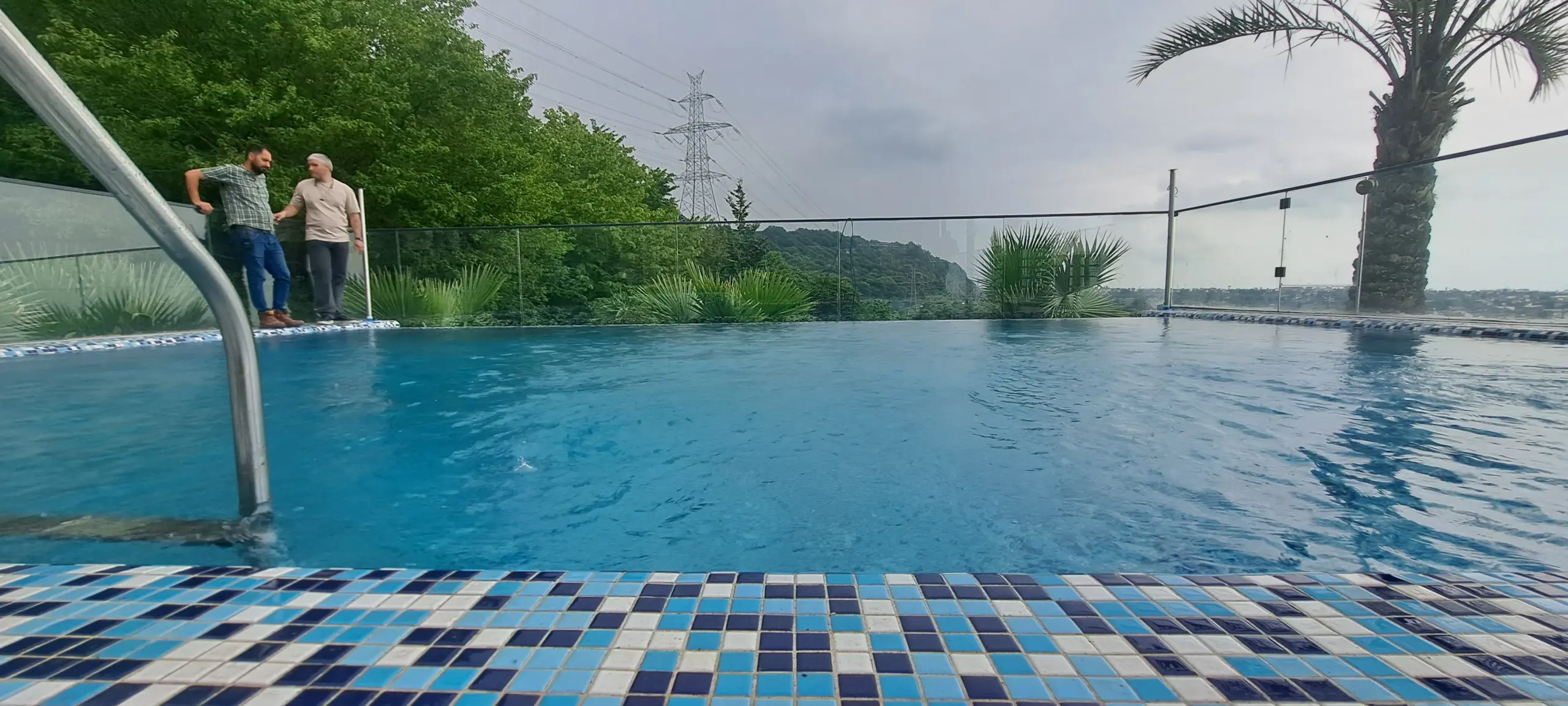

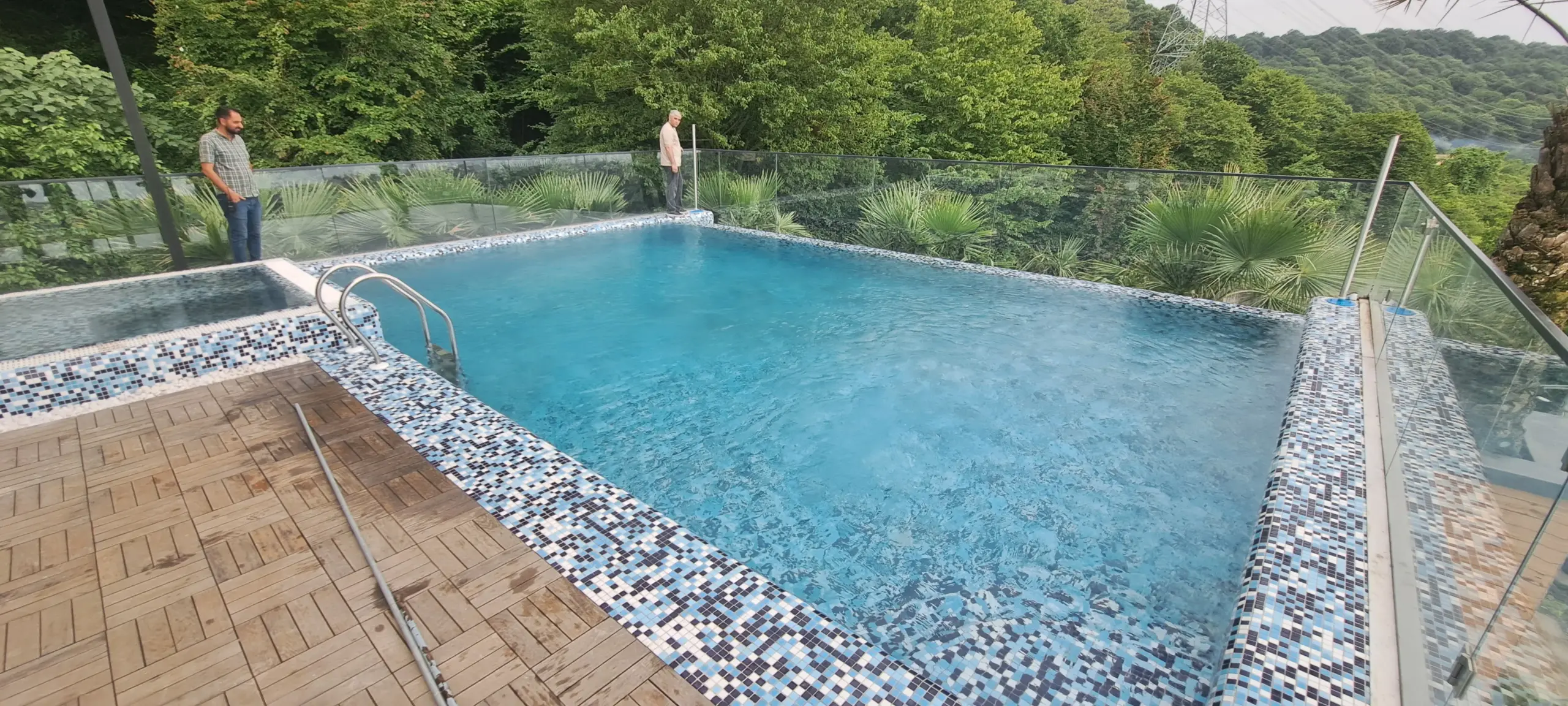

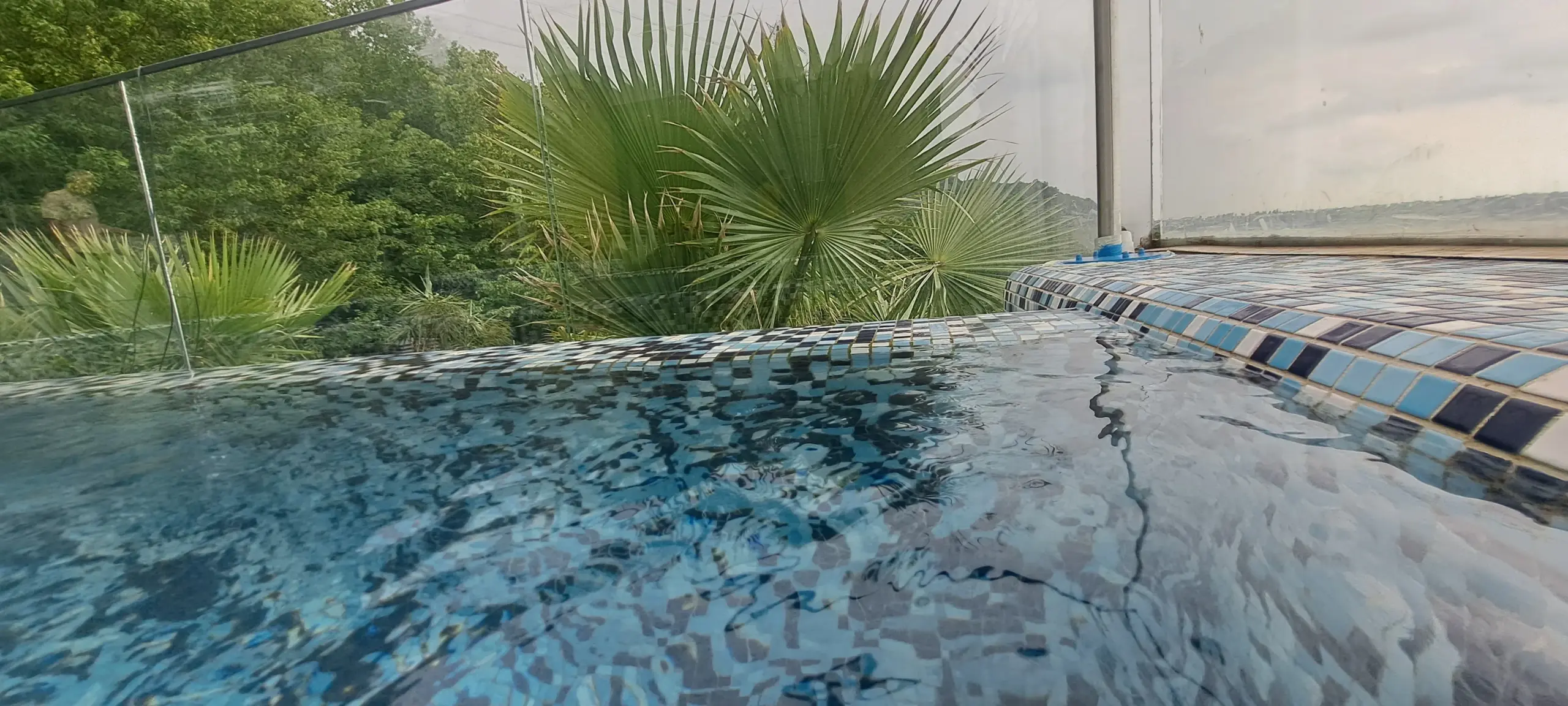

پروژه استخر شرکت ساختمانی بهساز اندیشان نور شهر ، شامل بازنگری و بازطراحی کانسپت اولیه استخر به فرم اینفینیتی است. در این پروژه، استخر اصلی به‌گونه‌ای طراحی شد که از یک ضلع سرریز داشته باشد و جریان آب به‌صورت اینفینیتی شکل بگیرد و بخشی از معماری مجموعه را تشکیل دهد. در ادامه، جکوزی نیز به مجموعه اضافه شد و برای تصفیه و کنترل کیفیت آب، سیستم کلرزن نمکی برای استخر اصلی و آنالایزر برای استخر و جکوزی در نظر گرفته شد.

مشخصات فنی پروژه بهساز اندیشان نور شهر

پروژه بهساز اندیشان با طراحی استخر اینفینیتی و تجهیزاتی که برای شرایط خاص این پروژه انتخاب شده‌اند، اجرا شده است. جدول زیر تجهیزات استفاده‌شده در این پروژه را بر اساس فایل‌های اجناس نشان می‌دهد.

فیلتر شنی PACIFIC 620 و PACIFIC 750

فیلترهای شنی PACIFIC از برند ARIONA POOLS اسپانیا، از بدنه فایبرگلاس تقویت‌شده با رزین پلی‌استر ساخته شده‌اند که در برابر تابش UV مقاوم است. شیر شش‌راهه این فیلترها در قسمت کنار مخزن تعبیه شده تا دسترسی به داخل مخزن از طریق درپوش بالای دستگاه ساده باشد و برای تعویض سیلیس نیازی به جدا کردن شیر و اتصالات نباشد. مدل PACIFIC 620  با قطر ۶۲ سانتی‌متر، آبدهی ۱۵.۱ متر مکعب بر ساعت برای استخرهای سرپوشیده با حجم ۷۰ تا ۷۵ متر مکعب و جکوزی تا ظرفیت ۱۰ نفر مناسب است. مدل PACIFIC 750 نیز با قطر ۷۵ سانتی‌متر، آبدهی ۲۲ متر مکعب بر ساعت، برای استخرهای روباز با حجم ۸۰ تا ۸۵ متر مکعب کاربرد دارد.

این پروژه، استخر اینفینیتی به یک مدار تصفیه با جریان پیوسته نیاز داشت و جکوزی نیز باید مستقل از استخر کار می‌کرد. مدل PACIFIC 750 با ظرفیت ۲۲ متر مکعب بر ساعت برای مدار اصلی استخر انتخاب شد تا جریان آب روی لبه سرریز به‌صورت یکنواخت برقرار بماند. مدل PACIFIC 620 با ظرفیت ۱۵.۱ متر مکعب بر ساعت نیز برای مدار جکوزی در نظر گرفته شد تا هر بخش متناسب با حجم خودش فیلتر شود. طراحی شیر از بغل این فیلترها، سرویس دوره‌ای و تعویض سیلیس را در موتورخانه‌ای با فضای محدود ساده‌تر کرد.

پمپ تصفیه Speck BADU SuperPro 23، 29 و 40

پمپ‌های BADU SuperPro ساخت برند Speck آلمان، از نوع خودمکش با پیش‌فیلتر ۳ لیتری و درپوش شفاف هستند. بدنه، پروانه و دیفیوزر آن‌ها از پلی‌پروپیلن تقویت‌شده با فایبرگلاس ساخته شده که در برابر مواد شیمیایی استخر مقاوم است و شفت الکتروموتور هیچ تماسی با سیال ندارد. مدل SuperPro 23 با توان ۱.۵ اسب بخار (۱ کیلووات)، دبی ۲۳ متر مکعب بر ساعت در ارتفاع ۸ متر و مناسب برای استخرهای ۳۵ تا ۵۵ متر مکعب است و مدل‌های 29 و 40 با ظرفیت‌های بالاتر، برای مدارهای اصلی و بخش‌های با نیاز به دبی بیشتر انتخاب شدند.

استخر اینفینیتی این پروژه به پمپی نیاز داشت که جریان آب را با فشار یکنواخت به لبه سرریز برساند. مدل SuperPro 23  با دبی ۲۳ متر مکعب بر ساعت، برای مدار جکوزی و مدارهای فرعی مناسب بود. مدل‌های 29 و 40 برای مدار اصلی استخر انتخاب شدند تا دبی مورد نیاز برای حفظ لایه آب روی لبه اینفینیتی تأمین شود. جداسازی کامل الکتروموتور از سیال و ماندگاری بالای آن باعث شد این برند انتخاب شود.

مبدل حرارتی MAXDPARA D-KWT و X-KWT

مبدل‌های حرارتی MAXDPARA ساخت ایتالیا، با بدنه پلی‌آمید تقویت‌شده با فایبرگلاس و کویل استیل هستند. در این سری از یک لوله شیاردار مارپیچ به جای گروه لوله‌های فشرده استفاده شده که راندمان انتقال حرارت را افزایش می‌دهد و سرعت تجمع رسوبات را کاهش می‌دهد. هر دو مدل به فلوسوییچ مجهز هستند تا در صورت قطع جریان آب استخر، فرآیند گرمایش متوقف شود و از آسیب به مبدل جلوگیری شود.

در این پروژه، استخر اینفینیتی و جکوزی هر دو به گرمایش پایدار نیاز داشتند. مبدل X-KWT با توان بالای ۱۶۱ کیلووات برای مدار اصلی استخر و مبدل D-KWT برای مدار جکوزی انتخاب شد تا هر بخش مستقل از دیگری گرم شود. بدنه پلی‌آمید و کویل استیل در برابر خوردگی آب استخر بسیار مقاوم بوده و طراحی لوله شیاردار، گرمایش را سریع‌تر و بهتر می‌کرد.

کلرزن نمکی  BSPOOL EVO BASIC

در پروژه بهساز اندیشان، برای گندزدایی استخر اینفینیتی از کلرزن نمکی برند BSPOOL اسپانیا،  سری EVO BASIC استفاده شده است. این دستگاه با الکترولیز نمک محلول در آب، به‌جای افزودن قرص یا کلر مایع، کلر آزاد تولید می‌کند که یک عامل باکتری‌کش قوی است و پس از انجام گندزدایی دوباره به نمک و آب تبدیل می‌شود؛ یعنی چرخه‌ای خودکار و پیوسته که تنها با تخلیه بخشی از آب یا بک‌واش، نیاز به افزودن نمک پیدا می‌کند. همین ویژگی باعث می‌شود کاربر از حمل و نگهداری مواد شیمیایی خطرناک بی‌نیاز شود و آب استخر نیز به دلیل شوری بسیار پایین، ملایم‌تر از حالت کلرزنی شیمیایی باشد و سوزش چشم و پوست را کاهش دهد.

استخر این پروژه، با وجود فرم خاص و ضلع سرریز، از نظر حجم آب در محدوده استخرهای خصوصی قرار می‌گیرد. کلرزن EVO BASIC دقیقاً برای همین کاربری طراحی شده و با تولید پیوسته کلر، کیفیت آب را در طول شبانه‌روز پایدار نگه می‌دارد، بدون آنکه نیاز به دخالت روزانه اپراتور باشد. سیستم قطع خودکار در زمان قطع جریان آب، از آسیب به سل الکترولیز در مواقعی که پمپ تصفیه خاموش است جلوگیری می‌کند و شستشوی خودکار سل، فاصله سرویس‌های دوره‌ای را طولانی‌تر می‌سازد.

دوزینگ پمپ میکرودوز  ME1-CA

دوزینگ پمپ برند Microdos سری ME1-CA ساخت ایتالیا، یک پمپ تزریق الکترومغناطیسی با بدنه پلی‌پروپیلن تقویت‌شده است که در برابر رطوبت و مواد شیمیایی مقاومت خوبی دارد. این پمپ برای تزریق دقیق مواد شیمیایی به آب استخر طراحی شده و به‌طور خاص برای تنظیم pH و تزریق اسید در استخرهایی که با کلرزن نمکی کار می‌کنند، کاربرد مستقیم دارد. مدل‌های مختلف این سری دبی‌های ۵ تا ۱۰ لیتر بر ساعت و فشار کاری ۴ تا ۹ بار را پوشش می‌دهند.

در این پروژه، استخر اینفینیتی با کلرزن نمکی BSPOOL گندزدایی می‌شود و همین موضوع، نیاز به تزریق دقیق اسید برای تنظیم pH را ضروری می‌کند. این دستگاه دقیقاً برای همین کاربرد یعنی تزریق اسید در استخرهای مجهز به کلرزن نمکی طراحی شده است و با آنالایزر سیستم گندزدایی هماهنگ کار می‌کند تا pH آب در محدوده مطلوب باقی بماند. دبی قابل تنظیم و نصب آسان آن، کنترل دقیق تزریق را در مدار استخر ممکن می‌سازد و از نوسان شیمیایی آب جلوگیری می‌کند.

دستگاه  UV FILTREAU UV-C SLIM

دستگاه UV سری SLIM از برند FILTREAU، با لامپ UV-C در طول موج ۲۵۳.۷ نانومتر و محفظه استیل ۳۱۶، به عنوان گندزدایی مکمل در مدار آب قرار گرفته است. این دستگاه با تخریب میکروب‌ها، بار میکروبی آب را کاهش می‌دهد و می‌تواند مصرف مواد شیمیایی را کاهش دهد.

محفظه این دستگاه از استنلس استیل ۳۱۶ ساخته شده و سطح داخلی آن پولیش‌کاری شده است تا احتمال چسبیدن آلودگی به دیواره‌ها کاهش یابد. به این ترتیب اثرگذاری اشعه UV-C تا ۳۵ درصد افزایش پیدا می‌کند. طراحی باریک و وجود کانکشن‌های تبدیل در ۵ سایز مختلف، امکان نصب آن را در باریک‌ترین فضاهای موتورخانه فراهم می‌کند.

از آنجا که استخر به سیستم کلرزن نمکی مجهز است، استفاده از UV-C به عنوان لایه مکمل، بار میکروبی آب را کاهش می‌دهد و مصرف کلر را پایین می‌آورد؛ همین موضوع به شفافیت بیشتر آب استخر اینفینیتی کمک می‌کند و از تجمع کلرامین‌ها که عامل سوزش چشم و بوی نامطبوع هستند، جلوگیری می‌کند . طراحی باریک و کانکشن‌های متعدد این مدل نیز برای موتورخانه‌ای با فضای محدود، نصب آن را ساده‌تر می‌کند.

سیلیس شیشه‌ای  CRYSTALPOOL

سیلیس شیشه‌ای CRYSTALPOOL از شیشه خالص تولید شده و دقت فیلتراسیون بالاتری نسبت به سیلیس معمولی دارد. ساختار دانه‌های شیشه‌ای باعث کاهش افت فشار و مصرف انرژی پمپ نیز می‌شود.

در این پروژه، استخر اینفینیتی با کلرزن نمکی گندزدایی می‌شود و شفافیت آب برای جلوه بصری سرریز اهمیت مستقیم دارد. سیلیس شیشه‌ای CRYSTALPOOL با دقت فیلتراسیون بالای خود آب زلال‌تری نسبت به سیلیس های معمولی تولید می‌کند و نیاز به مواد شیمیایی را کاهش می‌دهد. ساختار دانه‌های شیشه‌ای باعث می‌شود در زمان بک‌واش، دانه‌ها سریع‌تر و کامل‌تر شسته شوند و افت فشار کمتری در سیستم ایجاد شود که این موضوع به کاهش مصرف آب و افزایش عمر مفید فیلتر نیز کمک می‌کند. طول عمر بیشتر این سیلیس نسبت به نوع معمولی نیز برای یک ویلای با بهره‌برداری مداوم، هزینه تعویض بستر فیلتر را در سال‌های آینده حذف می‌کند.

الکتروپمپ کالپدا رایان مدل NF 40-160

الکتروپمپ کالپدا رایان مدل NF 40-160 C، از سری پمپ‌های سانتریفیوژ تک‌پروانه با اتصال فلنچی است. در این مدل، پمپ و الکتروموتور به‌صورت مستقیم با فلنج به یکدیگر متصل شده‌اند و نیازی به شاسی و کوپلینگ جداگانه ندارند که همین موضوع، لرزش دستگاه را کاهش می‌دهد و صدای کمتری نیز تولید می‌شود. دهانه مکش آن ۶۵ میلی‌متر و دهانه رانش آن ۴۰ میلی‌متر است. محدوده دمای سیال آن از منفی ۱۰ تا مثبت ۹۰ درجه سانتی‌گراد و حداکثر فشار کاری آن ۱۰ بار است.

در این پروژه، استخر اینفینیتی و جکوزی هر دو به گردش پیوسته آب در مدارهای گرمایشی نیاز داشتند. الکتروپمپ NF 40-160  با اتصال فلنچی مستقیم، در فضای موتورخانه بدون نیاز به شاسی اضافی نصب شد و لرزش کم آن نیز برای یک مجموعه مسکونی مناسب بود. بدنه چدنی و شفت استیل این مدل، نه تنها در برابر خوردگی مقاوم هستند، بلکه تحمل حرارتی بالایی نیز دارند و می‌توانند آب گرم مدار را بدون تغییر یا افت عملکرد، در چرخه‌ای پیوسته به گردش درآورند.

پمپ سیرکولاتور خطی AQUASTRONG سری EPM370

پمپ سیرکولاتور خطی برند AQUASTRONG مدل EPM370، از نوع روتورتر است؛ یعنی سیال در گردش به‌طور مستقیم با روتور موتور در تماس است و هم نقش خنک‌کننده را ایفا می‌کند و هم بلبرینگ‌ها را روان‌کاری می‌کند که صدای عملیاتی پمپ را به حداقل می‌رساند. بدنه آن از چدن ضدزنگ و شفت آن از استیل ۳۰۴ ساخته شده است. دمای کاری سیال آن ۲ تا ۱۰۰ درجه سانتی‌گراد و کلاس حفاظتی موتور آن نیز IP44 است. مهم‌ترین دلیل انتخاب این مدل برای این پروژه، سطح صدای بسیار پایین آن است.

موتورخانه این ویلا در فاصله نزدیکی از فضای زندگی قرار دارد و پمپ باید بدون ایجاد مزاحمت برای ساکنان، به‌صورت شبانه‌روزی کار کند. طراحی خاص و ساختار کم‌صداي این سری برای این پروژّ بسیار مناسب بود و علاوه بر این، طراحی خطی و نصب مستقیم روی لوله، فضای موتورخانه را آزاد نگه می‌داشت و نیازی به شاسی و کوپلینگ اضافی نبود. جنس بدنه چدنی و شفت استیل ۳۰۴ نیز برای گردش آب گرم در مدار بسته،‌کاملا مناسب بود.

چالش پروژه و راه‌حل

چالش اصلی این پروژه، بازنگری کانسپت اولیه استخر بود. کانسپت اولیه با فرم اینفینیتی همخوانی نداشت و نیاز بود که استخر به‌گونه‌ای بازطراحی شود که از یک ضلع سرریز داشته باشد و جریان آب به‌صورت یکنواخت روی لبه جاری شود. علاوه بر این، افزودن جکوزی به مجموعه، نیازمند طراحی سیستم تصفیه و گندزدایی جداگانه برای این بخش بود تا هر دو فضا بتوانند مستقل از هم کار کنند.

راه‌حل اجرایی:

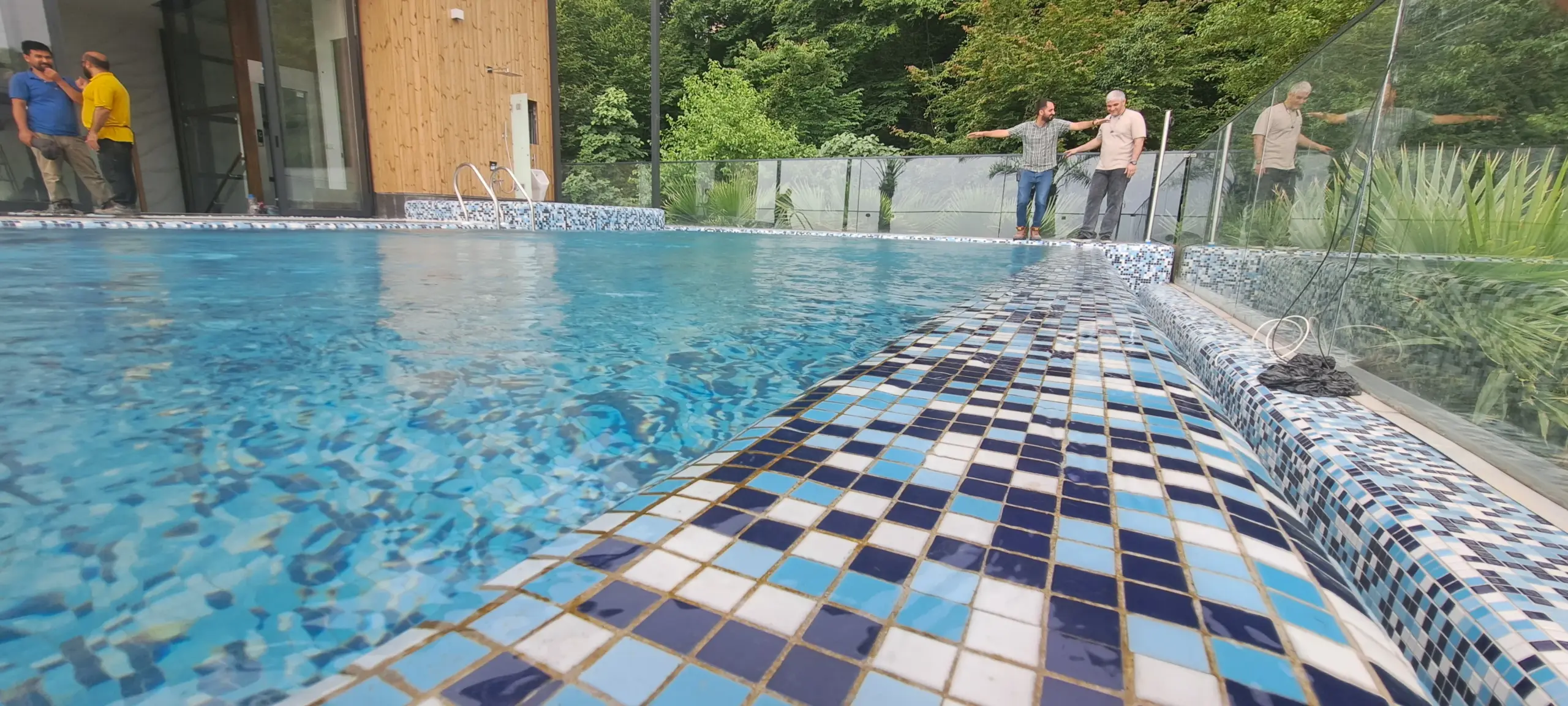

برای حل این مشکل، ابتدا کانسپت استخر بر اساس اصول طراحی اینفینیتی بازنگری شد و ضلع سرریز با شیب و تراز دقیق اجرا شد تا لایه نازک آب روی لبه به‌صورت یکنواخت جاری شود. سپس، سیستم تصفیه با پمپ‌ها و فیلترهای مناسب برای مدارهای اصلی و فرعی چیده شد تا جریان آب لازم برای سرریز به‌طور پیوسته تأمین شود.

برای جکوزی نیز مدار تصفیه و گرمایش جداگانه‌ای در نظر گرفته شد تا دمای آن مستقل از استخر تنظیم شود. سیستم گندزدایی و کنترل شیمی آب نیز به‌صورت هماهنگ برای هر دو بخش طراحی شد تا بررسی کیفیت آب در تمام طول شبانه‌روز انجام شود و نیازی به نظارت دائم اپراتور نباشد.

نظر کارفرمای پروژه بهساز اندیشان

ما از ابتدا می‌دانستیم که فرم اینفینیتی استخر، چیزی نیست که هر پیمانکاری بتواند از پس آن برآید. نگرانی اصلی‌مان این بود که ضلع سرریز، آن طور که در طرح دیده می‌شود، در واقعیت کار کند. تیم صدای آب دریا درباره نحوه توزیع جریان آب و انتخاب پمپ و فیلتر صحبت کرد و بعد از شروع کار هم، مدام جریان آب روی لبه را تست می‌کردند تا به تنظیمات درست برسند.

چیزی که برای ما ارزش داشت، این بود که تاوقتی خودشان از نتیجه راضی نشدند، کار را تحویل ندادند. حالا استخر بدون آنکه خودمان درگیر جزئیات فنی باشیم، دقیقاً همان جلوه‌ای را دارد که در طرح اولیه دیده بودیم.

درباره پروژه بهساز اندیشان

پروژه استخر شرکت ساختمانی بهساز اندیشان در منطقه نور شهر اجرا شده است. کارفرمای این پروژه، خود یک شرکت فعال در حوزه ساختمان‌سازی است و این موضوع، سطح انتظارات از کیفیت اجرا و جزئیات فنی تأسیسات را در مقایسه با پروژه‌های ویلایی معمولی بالاتر می‌برد.

طرحی که در ابتدا در نظر گرفته شده بود، با هندسه زمین و سازه ویلا همخوانی نداشت و اجرای آن به شکل متداول، امکان‌پذیر نبود. به همین دلیل، تصمیم گرفته شد استخر با فرم اینفینیتی و سرریز در یک ضلع بازطراحی شود تا هم محدودیت فضایی پوشش داده شود و هم جلوه‌ای شاخص در محوطه ایجاد گردد.

اگر شما نیز قصد دارید در ویلای خود استخری با فرم اینفینیتی اجرا کنید یا به دنبال اضافه کردن جکوزی به مجموعه آبی موجودتان هستید، توجه به این نکته ضروری است که هر کدام از این فضاها، نیازمند طراحی تأسیسات جداگانه و دقیقی هستند. پیش از هر اقدامی، یک گفت‌وگوی فنی با کارشناسان این حوزه درباره هندسه زمین، حجم آب و الگوی استفاده از مجموعه داشته باشید. کارشناسان صدای آب دریا آماده‌اند تا با بررسی شرایط پروژه شما، بهترین راهکار را پیشنهاد دهند.
