پروژه آتلانتیس کیش

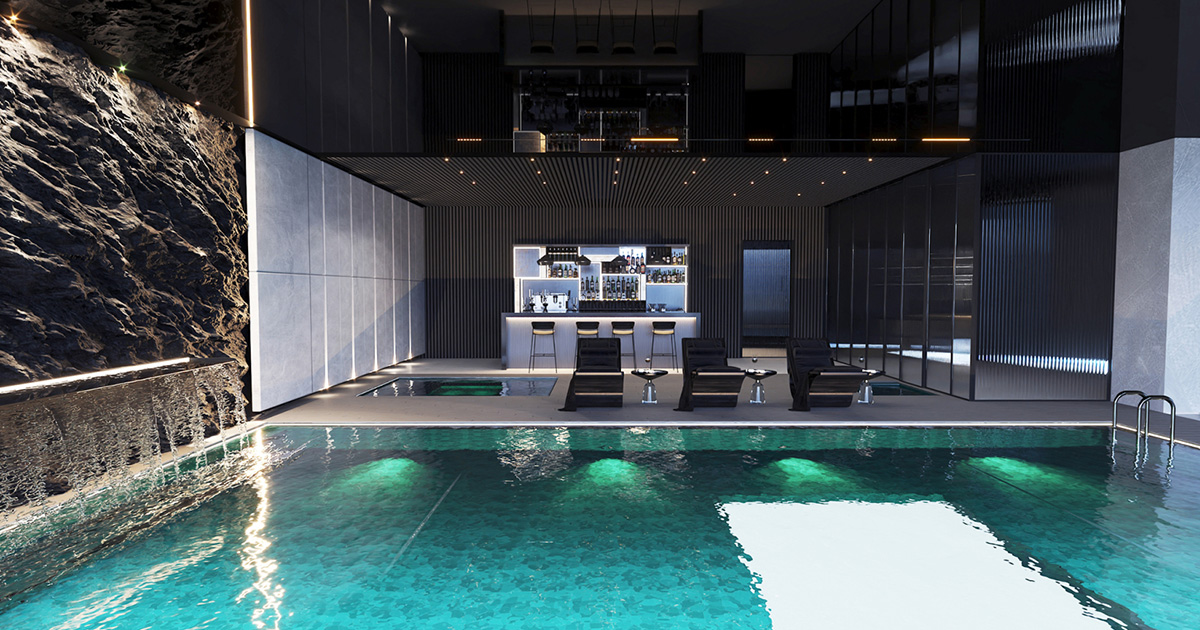

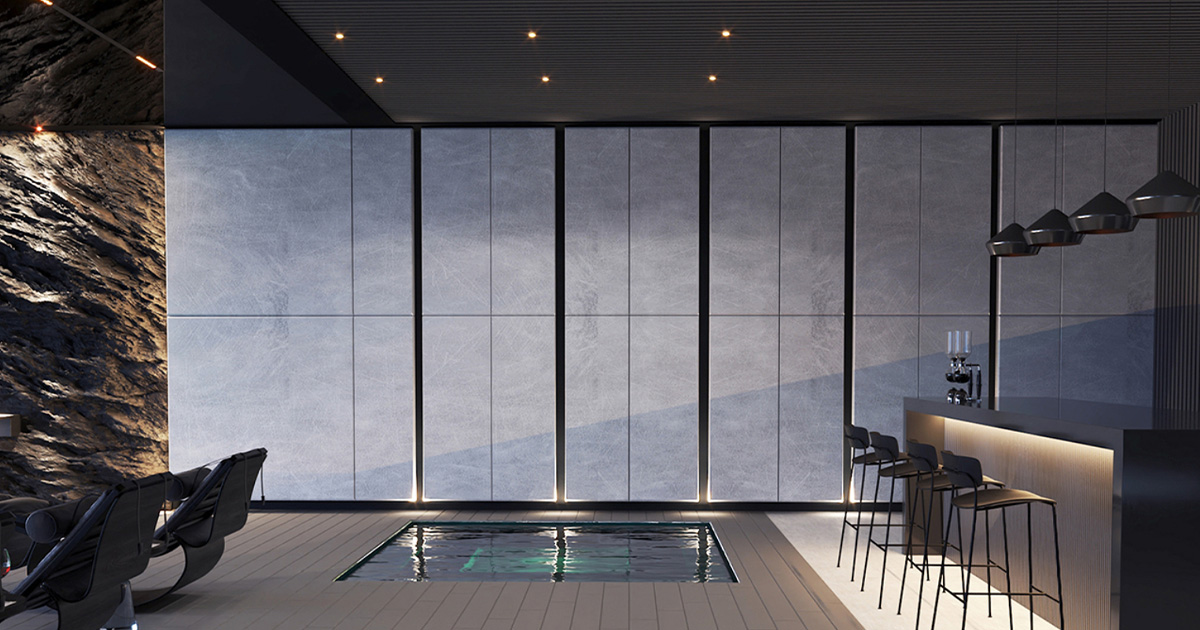

پروژه استخر برج مسکونی آتلانتیس کیش شامل دو استخر مجزای آقایان و بانوان است که به صورت معلق طراحی شده و دو بلوک اصلی برج را به یکدیگر متصل می‌کند. استخرها و تصفیه خانه در طبقه یازدهم جانمایی شده‌اند و همین موقعیت، تمهیدات ویژه سازه‌ای و تأسیساتی را ضروری کرده است. طراحی مکانیکال این پروژه توسط شرکت صدای آب دریا انجام شده و در این مجموعه به عنوان مشاور تخصصی در پروژه حضور دارد.

مشخصات فنی پروژه

مهمترین مشخصات فنی این پروژه عبارت است از:

برای سیرکولاسیون آب دو استخر این پروژه، دو پمپ Aqua master از برند Aqua Technix آلمان انتخاب شد. پمپ ۱۷ برای استخری با ظرفیت کمتر و پمپ ۲۲ برای استخری با ظرفیت بیشتر در نظر گرفته شد تا هر مدار مستقل از دیگری کار کند. پمپ ۱۷ با هد ۱۳ متر و دبی ۲۱ متر مکعب در ساعت، و پمپ ۲۲ با هد ۱۶ متر و دبی ۲۸ متر مکعب در ساعت، نیاز کامل هر استخر را پوشش می‌دهند.

بدنه و قطعات داخلی این پمپ‌ها از پلیمر تقویت‌شده ساخته شده و الکتروموتور تکنوژ آن‌ها محفظه الکتریکال را از بخش مکانیکال جدا کرده است؛ همین موضوع باعث می‌شود در رطوبت بالای تصفیه‌خانه، عمر مفید پمپ‌ها بیشتر باشد.

یک الکتروپمپ کالیدا رایان مدل B ۴۰۰-۱۶۰ NF با پروانه استیل هم به عنوان پمپ کمکی در مدار قرار گرفت که در صورت نیاز استفاده شود.

در بخش فیلتراسیون، فیلتر شنی CRYSTAL POOL CPS ۵۰۰ با بدنه ۵۰۰ میلی‌متری انتخاب شد. بدنه این فیلتر از فایبرگلاس تقویت‌شده با پلی استر رزین ساخته شده و در برابر خوردگی آب استخر بسیار مقاوم است. شیر ۶ راهه اروپایی این فیلتر نیز که کیفیت ساخت بسیار بالایی دارد، تنظیم مدار فیلتراسیون را ساده‌تر می‌کند. در کنار این فیلتر، یک فیلتر کارتریج EMAUX مدل CFV ۵۰ هم برای تصفیه تکمیلی در مدار آب قرار گرفته است.

گندزدایی آب این استخرها با کلرزن نمکی EVO BASIC برند BSPOOL انجام می‌شود. این دستگاه کلر را از نمک محلول در آب تولید می‌کند و به همین دلیل آب استخر ملایم‌تر از حالت تزریق کلر مایع است و برای کاربران، به‌ویژه در استخر بانوان، حساسیت کمتری ایجاد می‌کند.

دستگاه UV سری SLIM از برند FILTREAU هلند با لامپ ۴۰ وات هم به عنوان لایه دوم گندزدایی در مدار قرار گرفته است. برای گرمایش آب، از مبدل گرمایشی برقی NEO سری KW ۱۸ ساخت MAXDPARA  ایتالیا استفاده شده که با شرایط آب‌وهوایی کیش و نیاز گرمایشی این پروژه همخوانی کامل دارد.

چالش پروژه و راه‌حل

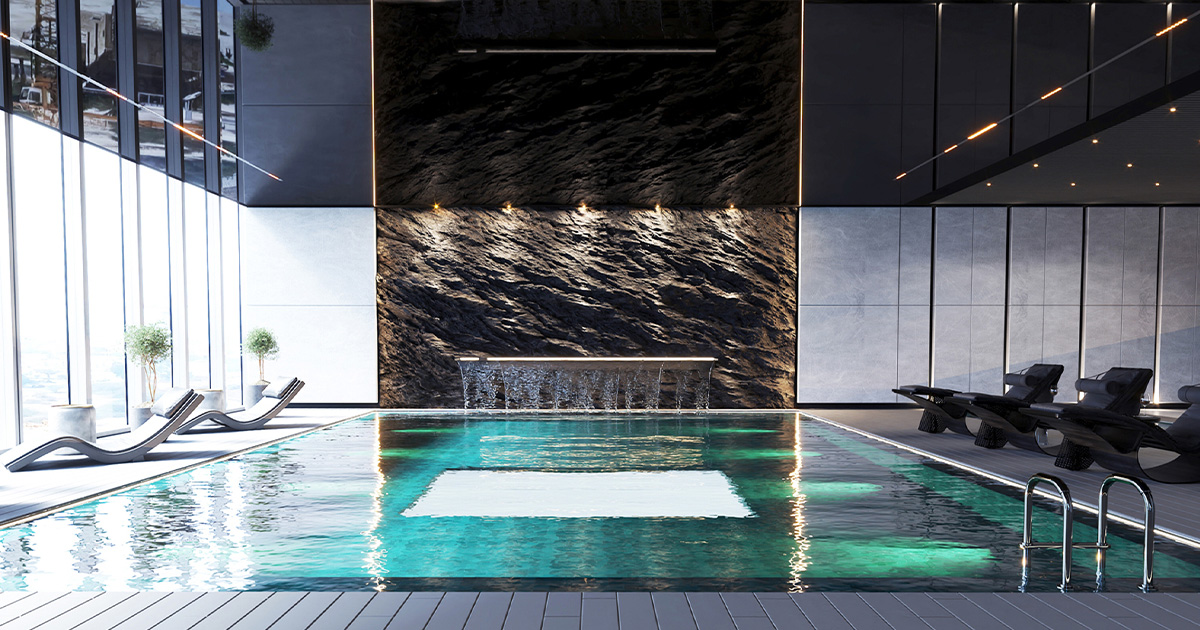

اجرای استخر معلق در طبقه یازدهم یک برج مسکونی، آن هم به شکلی که دو بلوک ساختمان را به یکدیگر متصل کند، چالش‌های سازه‌ای و تأسیساتی پیچیده‌ای به همراه داشته است. این استخرها در ارتفاع حدود ۴۰ متری از سطح زمین قرار دارند و بخشی از کف کاسه‌ها شیشه‌ای طراحی شده است که علاوه بر جلوه معماری شاخص، دقت اجرایی بالایی در آب‌بندی و محاسبات سازه‌ای می‌طلبد.

برای مواجهه با این شرایط، سازه استخر به صورت فلزی اجرا و سپس بتن‌ریزی شده است تا ترکیبی از سبکی و استحکام فراهم شود. در بخش آب‌بندی، از عایق پوششی پلی‌یوریا استفاده شده است. پلی‌یوریا نسبت به عایق‌های فایبرگلاس، مقاومت مکانیکی و کشسانی بهتری دارد و برای کاسه استخری که در ارتفاع و در معرض حرکات سازه‌ای قرار دارد، گزینه مناسب‌تری محسوب می‌شود؛ چرا که می‌تواند تغییرات جزئی ابعاد را بدون ترک‌خوردگی تحمل کند و آب‌بندی کف شیشه‌ای را هم با دقت بالاتری پوشش دهد.

در بخش تأسیسات، انتخاب پمپ‌ها بر اساس ظرفیت هر استخر انجام شد تا هر مدار مستقل از دیگری، کار چرخش آب را به صورت پایدار داشته باشد. الکتروموتور تکنوژ این پمپ‌ها در رطوبت دائمی تصفیه‌خانه طبقه یازدهم دوام بالاتری دارد و همین موضوع، هزینه نگهداری را در بلندمدت کاهش می‌دهد.

در بخش گندزدایی، کلرزن نمکی EVO BASIC ۱۰ به جای سیستم‌های کلر مایع انتخاب شد تا آب استخرها، به‌ویژه استخر بانوان، ملایم‌تر باشد و از سوزش چشم و پوست کاربران جلوگیری شود. دستگاه UV هم به عنوان لایه دوم گندزدایی در مدار قرار گرفت تا بار میکروبی آب پیش از بازگشت به استخر کاهش یابد. کنترل شیمی آب هم به صورت خودکار توسط سنسورهای ORP و pH و دستگاه pH کنترل انجام می‌شود تا کیفیت آب در تمام ساعات بهره‌برداری پایدار بماند.

نظر مشتری

چیزی که برای ما در این پروژه مهم بود این بود که دو بلوک برج از طریق یک فضای مشترک به هم متصل شوند و این فضا باید هم از نظر سازه‌ای قابل اعتماد می‌بود و هم از نظر ظاهری در شأن یک برج مسکونی لوکس می‌بود. کف شیشه‌ای استخرها از همان ابتدا بخشی از طراحی بود و همین موضوع، حساسیت آب‌بندی و اجرا را چند برابر می‌کرد.

تیم صدای آب دریا از مرحله طراحی مکانیکال، محاسبات مربوط به بار سازه‌ای و انتخاب پمپ‌ها و تجهیزات تصفیه، با در نظر گرفتن همین شرایط خاص پیش رفت. انتخاب پلی‌یوریا به جای عایق‌های رایج، با توجه به رفتار کشسان این پوشش در برابر حرکات سازه‌ای، نیز انتخاب درستی بود. روند اجرای تأسیسات هم طبق برنامه پیش می‌رود و انتظار داریم نتیجه نهایی، استانداردی درخور نام این برج باشد.

درباره پروژه آتلانتیس کیش

برج مسکونی رویال آتلانتیس در زمینی به مساحت ۱۰ هزار مترمربع در ضلع شرقی جزیره کیش واقع شده و از سه بلوک مجزا تشکیل شده و چشم‌اندازی رو به دریا و سواحل خلیج فارس دارند. این پروژه یکی از شاخص‌ترین برج‌های مسکونی جزیره به شمار می‌رود. استخرهای این برج با دید حدود ۴۰ متری از سطح زمین، از جمله المان‌های معماری منحصربه‌فرد جزیره کیش محسوب می‌شوند.

هر پروژه‌ای که در ارتفاع و با محدودیت‌های سازه‌ای خاص اجرا می‌شود، نیاز به بررسی دقیق شرایط خودش دارد و نمی‌توان برای همه از یک نسخه واحد استفاده کرد.

اگر در حال برنامه‌ریزی برای اجرای استخر معلق، استخر کف‌شیشه‌ای یا مجموعه آب‌درمانی در ساختمان‌های بزرگی هستید، کارشناسان صدای آب دریا آماده هستند تا بر اساس موقعیت پروژه شما، راهکار فنی مناسب را پیشنهاد دهند.
